Diferenças entre guilhotinas de balancim e guilhotinas

I. As guilhotinas hidráulicas oferecem maior precisão de corte do que as guilhotinas hidráulicas de corte oscilante:

(1) Tomando como exemplo as guilhotinas hidráulicas de balancim e as guilhotinas hidráulicas de 16 × 3200 mm: embora ambos os projetos apresentem uma folga nominal da lâmina inferior a 0,06 mm, o modelo de balancim sofre com a folga inevitável dos rolamentos entre o braço oscilante e a estrutura. O erro acumulado dessa folga e da folga da lâmina normalmente ultrapassa 0,10 mm. Em contraste, a guilhotina’tem o porta-lâminas apoiado por quatro rolamentos grandes no trilho-guia traseiro e mantido contra o trilho-guia dianteiro por dois rolamentos com carga de mola, eliminando a folga em ambos os trilhos. Isso mantém o erro combinado da folga e da folga da lâmina abaixo de 0,04 mm, resultando em cortes mais suaves e sem rebarbas.

(2) A guilhotina de balancim utiliza um porta-lâminas em formato de arco, baseando-se no contato pontual ao longo de um arco para garantir a retilineidade. Em contrapartida, a guilhotina’tem o porta-lâminas movendo-se verticalmente em relação à lâmina inferior, minimizando a deformação da chapa e garantindo uma retilineidade superior.

(3) Nas guilhotinas de balancim, o ponto de aplicação da força e a aresta de corte estão separados por uma distância significativa; a operação prolongada provoca fadiga e deformação do porta-lâminas. Isso causa uma considerável “abertura da folga da lâmina” (deflexão), resultando em rebarbas em partes da aresta cortada. Já as guilhotinas alinham os cilindros hidráulicos, o porta-lâminas e a aresta de corte em um único eixo vertical, tornando-as resistentes à deformação.

II. Ângulo de corte ajustável

(1) As guilhotinas de balancim operam com um ângulo de corte fixo, e a velocidade de corte não pode ser ajustada.

(2) As guilhotinas permitem o ajuste rápido do ângulo por meio da regulagem do volume de óleo nas câmaras fechadas de dois cilindros hidráulicos conectados em série. O aumento do ângulo de corte eleva a capacidade de corte, enquanto a redução do ângulo acelera a velocidade de corte—economizando energia e tempo e reduzindo efetivamente a deformação da chapa.

Vantagens das lâminas retangulares da guilhotina hidráulica QC11Y

(1) Como o porta-lâminas de uma guilhotina de balancim se move ao longo de um arco, só podem ser utilizadas lâminas rômbicas com duas arestas de corte; em contrapartida, o porta-lâminas de uma guilhotina se move verticalmente em relação à lâmina inferior, permitindo o uso de lâminas retangulares com quatro arestas de corte e, assim, dobrando a vida útil das lâminas.

(2) As lâminas rômbicas tendem a causar torção (empenamento) na chapa metálica cortada—um problema que se agrava à medida que a faixa cortada se torna mais estreita—enquanto as lâminas retangulares evitam esse defeito.

III. Vida útil dos cilindros hidráulicos:

Os blocos semicirculares internos utilizados nos cilindros das guilhotinas de balancim são difíceis de lubrificar e reparar. Em contrapartida, os cilindros de nível industrial utilizados nas guilhotinas não necessitam de lubrificação separada, pois o óleo que preenche as câmaras superior e inferior fornece a lubrificação necessária, prolongando significativamente sua vida útil.

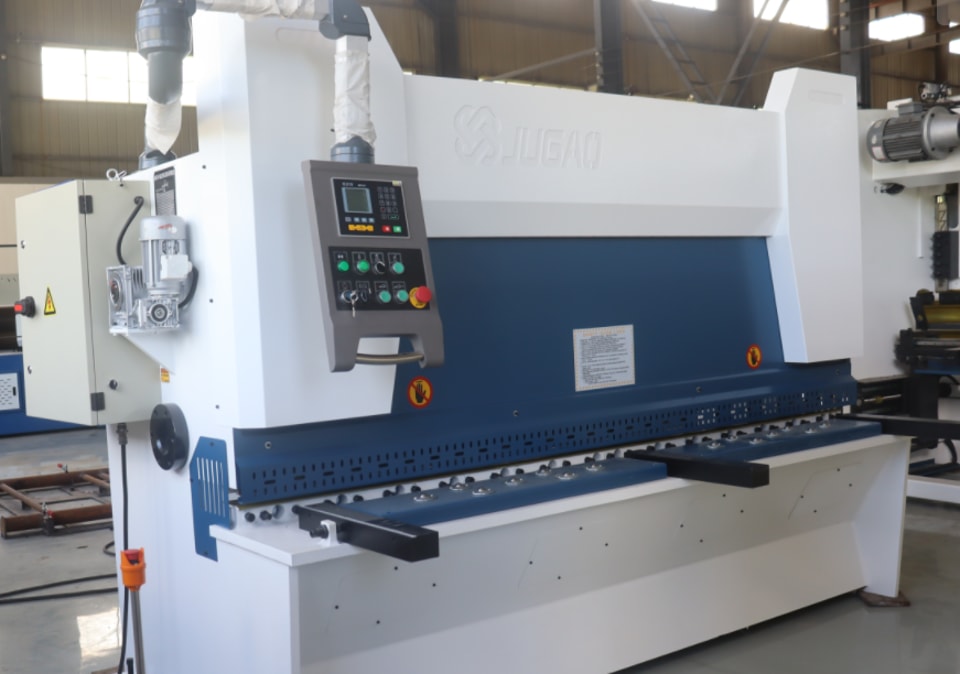

Características estruturais e desempenho da guilhotina hidráulica QC11Y:

1. Estrutura soldada totalmente em aço; as tensões internas são eliminadas por meio de tratamentos abrangentes (alívio de tensões por vibração e tratamento térmico), garantindo excelente rigidez e estabilidade.

2. Utiliza um sistema hidráulico integrado avançado, de alta confiabilidade.

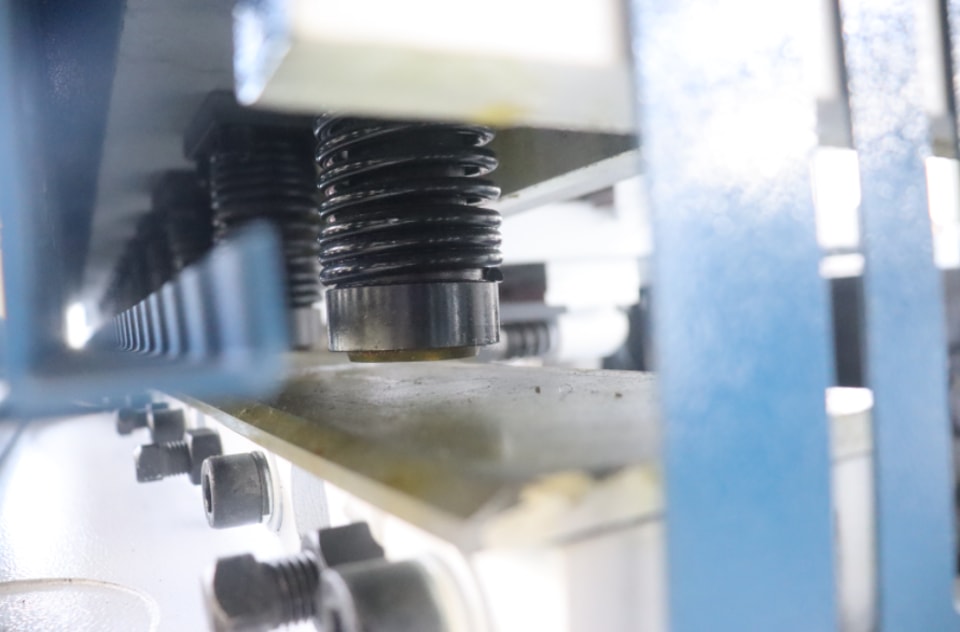

3. Emprega um sistema de trilhos-guia com rolamento em três pontos para eliminar a folga e melhorar a qualidade do corte.

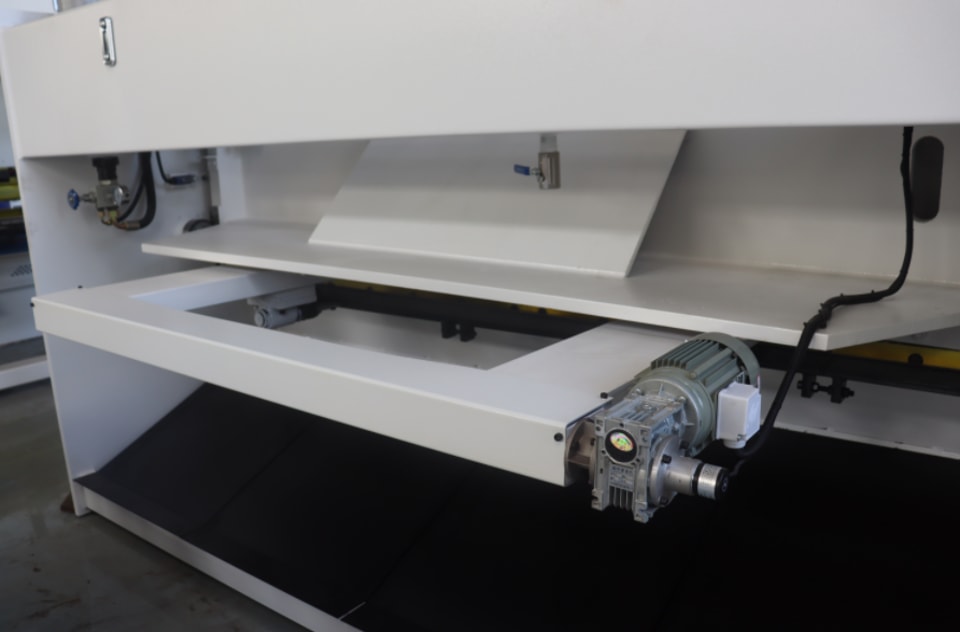

4. Possui um batente traseiro motorizado com ajuste fino manual e visor digital.

5. A folga da lâmina é ajustável por meio de um volante, proporcionando uma configuração rápida e conveniente.

6. As lâminas retangulares permitem utilizar as quatro arestas de corte, garantindo uma longa vida útil.

7. O ângulo de corte ajustável minimiza a torção e a deformação da chapa metálica.

8. O porta-lâminas superior possui um projeto com inclinação para dentro, facilitando a saída do material e aumentando a precisão do corte.

9. Equipada com funções de corte segmentado e iluminação de linha de sombra.
