Procedimento eficiente para substituição do espelho refletor na cabeça de soldagem a laser JUGAO

Índice

1. Visão geral introdutória

2. Ferramentas manuais e consumíveis necessários

3. Tutorial completo de operação passo a passo

￮ Passo 1: Solte os parafusos de fixação e desmonte a carcaça traseira do motor

￮ Passo 2: Desligue cuidadosamente o conector do cabo de sinal

￮ Passo 3: Solte o parafuso de fixação da posição superior

￮ Passo 4: Extraia o módulo funcional do motor

￮ Passo 5: Vede a cavidade aberta com fita adesiva para proteção contra poeiras

￮ Passo 6: Solte os parafusos do suporte para substituir o espelho refletor

￮ Passo 7: Preste atenção à orientação ao instalar o novo espelho refletor

￮ Passo 8: Ajuste com precisão a posição angular do espelho refletor

￮ Passo 9: Volte a inserir o módulo do motor no corpo da pistola de soldadura

￮ Passo 10: Aperte os parafusos e volte a ligar o cabo de sinal

￮ Passo 11: Execute a calibração de centragem da luz vermelha

￮ Passo 12: Instale a tampa traseira do motor e fixe todos os elementos de fixação

4. Resumo final

A substituição do espelho ótico refletor é uma das principais operações de manutenção das pistolas de soldadura a laser JUGAO, contribuindo para manter um desempenho de saída estável e prolongar a vida útil geral do equipamento. A manutenção de rotina adequada é de grande importância para os equipamentos de soldadura a laser. Este manual técnico fornece orientações completas para que os operadores realizem a substituição do espelho refletor nas cabeças de soldadura JUGAO. Siga rigorosamente cada operação indicada para concluir a manutenção no local de forma independente e manter a sua unidade de soldadura a funcionar de forma estável.

Visão geral introdutória

A substituição correta do espelho refletor é essencial para manter uma elevada eficiência de saída e a precisão de processamento das máquinas de soldadura a laser JUGAO. Com o aumento das horas acumuladas de funcionamento, a superfície do espelho refletor acumula poeiras, salpicos de metal e outras impurezas, provocando gradualmente desgaste superficial e degradação do desempenho ótico.

Esta deterioração enfraquece o efeito de reflexão e transmissão do feixe laser, reduzindo ainda mais a qualidade da costura de soldadura. Componentes óticos danificados podem causar juntas de soldadura defeituosas, desempenho insatisfatório da máquina e custos adicionais de reparação. A substituição atempada dos espelhos refletores defeituosos evita a redução da eficiência da produção, garantindo que o equipamento JUGAO produza resultados de soldadura estáveis e repetíveis, em conformidade com os requisitos da produção industrial.

Este guia de operação passo a passo permite que os técnicos da oficina realizem a substituição do espelho refletor de forma eficiente, sem recorrer ao apoio de engenheiros externos. Tanto os profissionais de manutenção experientes como os operadores da linha da frente podem seguir estas instruções claras em cada fase de desmontagem e montagem. A execução correta não só restabelece o estado ideal de funcionamento da pistola de soldadura, como também prolonga a vida útil do equipamento. Manter os espelhos óticos livres de contaminação e riscos ajuda a reduzir as paragens de produção não programadas, melhorar a segurança operacional e garantir a precisão dimensional da soldadura. Dominar estas competências de manutenção representa um investimento valioso na fiabilidade do equipamento e nos resultados dos projetos da oficina.

Ferramentas manuais e consumíveis necessários

Antes de iniciar a desmontagem, prepare previamente os materiais listados abaixo:

• Kit de chaves de fendas de vários tamanhos

• Fita adesiva de proteção

• Espelho refletor de substituição original JUGAO, novo

• Toalhetes especiais para limpeza de lentes ou pano macio sem fiapos

A preparação destes materiais facilitará todo o processo de substituição do espelho e evitará a falta de qualquer elemento essencial à operação.

Tutorial completo de operação passo a passo

Este capítulo apresenta operações detalhadas para uma substituição bem-sucedida do espelho refletor. Cada procedimento foi concebido para ser facilmente compreendido, permitindo que os operadores realizem a manutenção das cabeças de soldadura JUGAO no interior das instalações fabris.

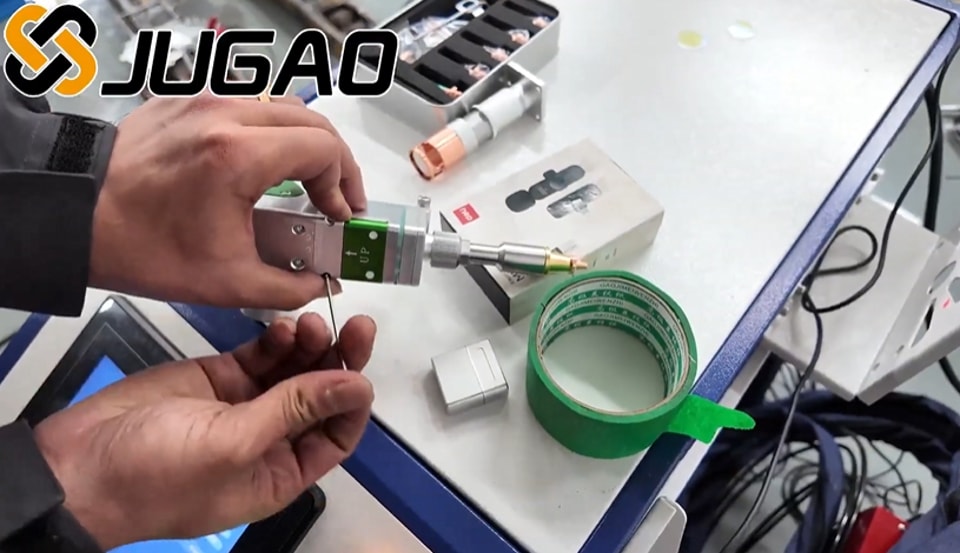

Passo 1: Solte os parafusos de fixação e desmonte a carcaça traseira do motor

Inicie o trabalho de manutenção desapertando os elementos de fixação da cabeça de soldadura a laser JUGAO. Retire cuidadosamente a carcaça traseira do motor. Esta operação expõe os conjuntos mecânicos internos e cria espaço de trabalho para as etapas seguintes de substituição do espelho refletor.

Passo 2: Desligue cuidadosamente o conector do cabo de sinal

Retire o conector do cabo de sinal aplicando uma força moderada. Garanta espaço de trabalho suficiente para a desmontagem subsequente. Manuseie o chicote elétrico com especial cuidado; não risque nem torça os cabos, caso contrário, a remontagem será dificultada.

Passo 3: Solte o parafuso de fixação da posição superior

Localize o parafuso de fixação superior e solte-o. Essa operação cria as condições necessárias para retirar o módulo do motor, uma etapa indispensável no processo de substituição do espelho refletor.

Passo 4: Extraia o módulo funcional do motor

Deslize todo o módulo do motor para fora, lenta e firmemente. Isso dará acesso ao suporte de montagem do espelho refletor, onde será realizada a substituição do espelho.

Passo 5: Vede a cavidade aberta com fita adesiva para proteção contra poeiras

Cubra as aberturas internas expostas com fita adesiva de proteção. Essa medida preventiva impede que poeira, resíduos metálicos e contaminantes suspensos no ar caiam nas câmaras internas da pistola de soldagem durante a substituição dos componentes, preservando a limpeza do ambiente óptico interno.

Passo 6: Solte os parafusos do suporte para substituir o espelho refletor

Desparafuse os parafusos de fixação instalados no suporte do espelho refletor. Retire o espelho refletor antigo e danificado e instale a peça sobressalente nova. Tenha sempre muito cuidado ao tocar nos elementos ópticos; riscos na superfície prejudicarão o desempenho da reflexão do feixe.

Passo 7: Preste atenção à orientação ao instalar o novo espelho refletor

Ao instalar o novo espelho refletor, alinhe sua face de recepção da luz voltada para a direção da porta do conector do cabo. A orientação correta é fundamental para garantir uma reflexão óptica ideal e o funcionamento normal do equipamento.

Passo 8: Ajuste com precisão a posição angular do espelho refletor

Ajuste o ângulo de inclinação do espelho refletor recém-instalado. Verifique se a amplitude de oscilação para a esquerda e para a direita permanece uniforme. Essa calibração garante uma trajetória qualificada de reflexão da luz.

Passo 9: Volte a inserir o módulo do motor no corpo da pistola de soldadura

Após concluir a instalação e o ajuste angular do espelho, coloque cuidadosamente o módulo do motor de volta no corpo principal da pistola de soldagem. Certifique-se de que os componentes estejam firmemente posicionados após a substituição.

Passo 10: Aperte os parafusos e volte a ligar o cabo de sinal

Aperte todos os parafusos de fixação correspondentes e, em seguida, reconecte o conector do cabo de sinal à respectiva tomada. Esta etapa conclui a maior parte da remontagem mecânica, deixando a cabeça de soldagem pronta para a verificação do alinhamento.

Passo 11: Execute a calibração de centragem da luz vermelha

A substituição do espelho refletor deve ser seguida pelo ajuste de centralização da luz vermelha. O posicionamento preciso da luz vermelha é essencial para garantir a precisão da soldagem a laser nas etapas seguintes. O alinhamento do feixe determina diretamente o resultado final do processamento do equipamento de soldagem JUGAO.

Passo 12: Instale a tampa traseira do motor e fixe todos os elementos de fixação

Monte novamente a carcaça traseira do motor no corpo da pistola de soldagem e aperte completamente todos os parafusos de fixação. Com isso, o processo completo de substituição do espelho refletor chega ao fim e todo o conjunto fica travado para a operação normal.

Resumo final

Desde que você siga as operações acima passo a passo, a substituição do espelho refletor na tocha manual de soldagem a laser JUGAO poderá ser realizada com facilidade. A realização de inspeções periódicas e a substituição oportuna do espelho mantêm a pistola de soldagem em excelentes condições de funcionamento, proporcionando continuamente um desempenho de soldagem estável e preciso.

Com este tutorial, a equipe no local poderá concluir esse trabalho de manutenção de forma independente, reduzindo os custos com a contratação de assistência técnica externa.

Quando todas as etapas são executadas corretamente, o equipamento de soldagem a laser JUGAO pode oferecer uma capacidade de processamento confiável para sua oficina. Lembre-se de que a manutenção oportuna dos espelhos ópticos refletores é um dos fatores fundamentais para obter resultados de soldagem de alta qualidade em todos os trabalhos de fabricação.
