Como escolher uma calandra de chapa com rolo superior

A escolha de uma calandra de chapa com rolo superior começa por compreender o produto. Só depois de conhecer plenamente o seu desempenho, características, funções e as suas próprias necessidades é que pode avançar.

As calandras de chapa de três rolos estão disponíveis em versões mecânicas e hidráulicas: as mecânicas dividem-se ainda em tipos simétrico e assimétrico. Podem calandrar chapas metálicas em peças circulares, em arco e cónicas dentro de uma determinada gama.

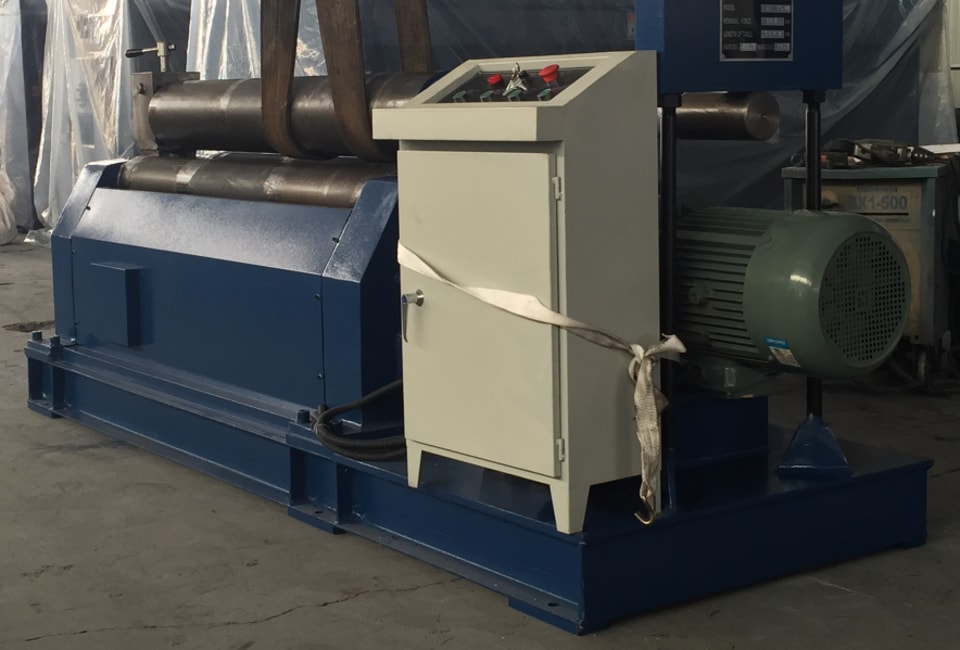

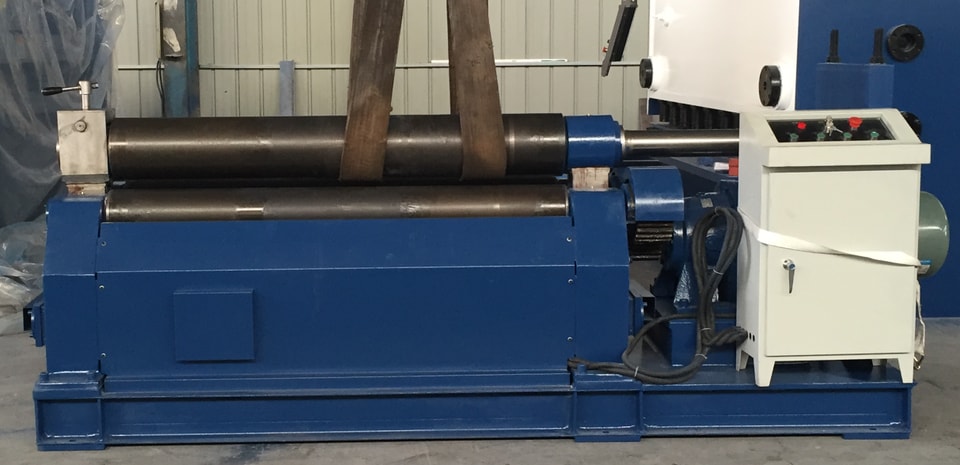

Características de desempenho de uma calandra mecânica simétrica de três rolos: esta máquina tem uma estrutura simétrica de três rolos. O rolo superior move-se verticalmente para cima e para baixo, de forma simétrica, no centro dos dois rolos inferiores, acionado por parafuso de avanço, porca e engrenagem sem-fim. Os dois rolos inferiores rodam, acionados por um motor. A engrenagem de saída do redutor engrena com a engrenagem do rolo inferior para fornecer o binário necessário à calandragem da chapa. A desvantagem desta máquina é que as extremidades da chapa precisam de ser pré-curvadas com outro equipamento.

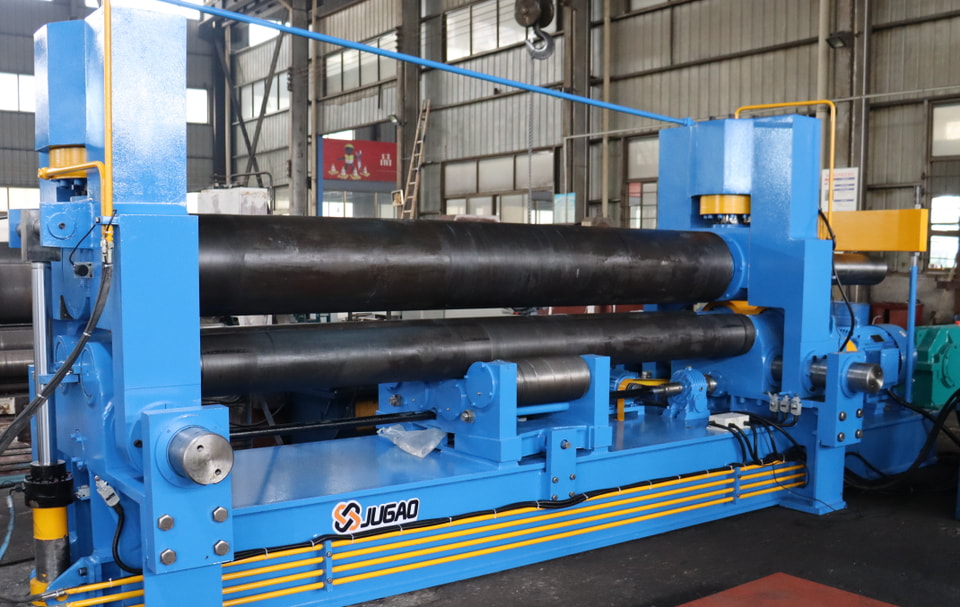

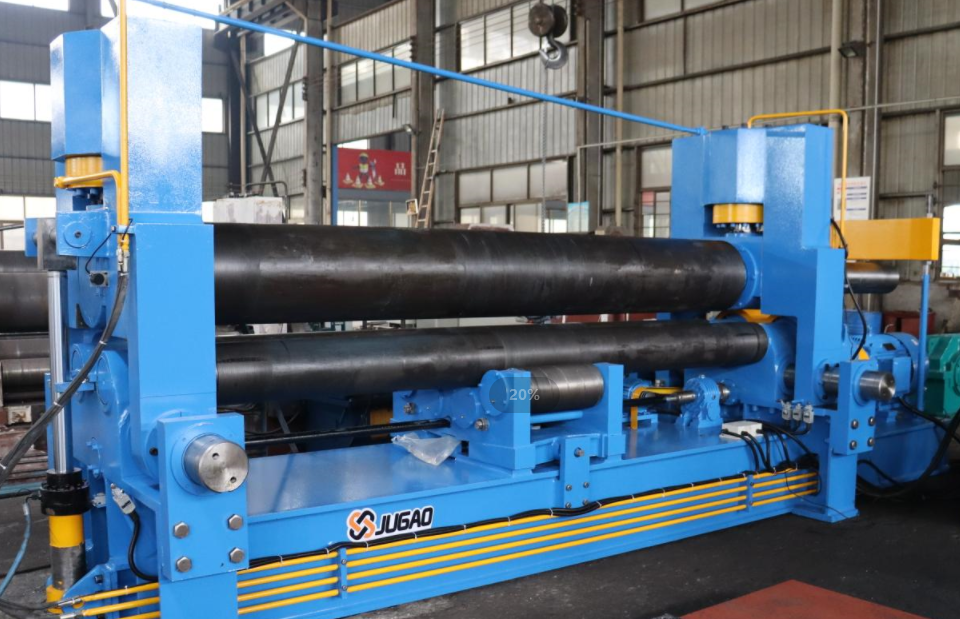

A calandra hidráulica simétrica de três rolos tem uma estrutura simétrica de três rolos. O rolo superior move-se verticalmente para cima e para baixo, de forma simétrica, entre os dois rolos inferiores, acionado pelo óleo hidráulico num cilindro hidráulico que atua sobre um pistão. Os dois rolos inferiores rodam, e o binário para calandrar a chapa é fornecido pela engrenagem de saída de um redutor, em engrenamento com a engrenagem do rolo inferior.

Ao adquirir uma calandra de chapa de rolo superior, podemos obter uma compreensão inicial das características exclusivas de várias calandras de chapa.

1. Calandra mecânica simétrica de chapa: características exclusivas: estrutura simples, peso reduzido, fácil de fabricar e manter, e baixo investimento. Os dois rolos laterais podem ser colocados muito próximos, resultando numa conformação mais precisa, mas deixando uma grande borda reta. Um inconveniente é que as extremidades da chapa precisam de ser pré-curvadas com outras instalações.

Aplicações e condições adequadas: para várias aplicações de calandragem de chapa que exijam meios de pré-curvatura ou sem bordas de dobra, é adequada uma versão simétrica standard; para aplicações que exijam bordas de dobra, pode ser usada uma versão simétrica com almofadas para bordas de dobra.

2. Calandra hidráulica simétrica de três rolos: características exclusivas: este modelo é a opção preferida entre as calandras de chapa simétricas de três rolos de grande porte.

Aplicações e condições adequadas: adequada para várias aplicações de calandragem de chapa que exijam pré-curvatura ou sem dobra; uma versão simétrica standard é adequada para aplicações que exijam dobra. Pode ser usada uma versão simétrica com almofadas para bordas de dobra para aplicações de calandragem que exijam dobra.

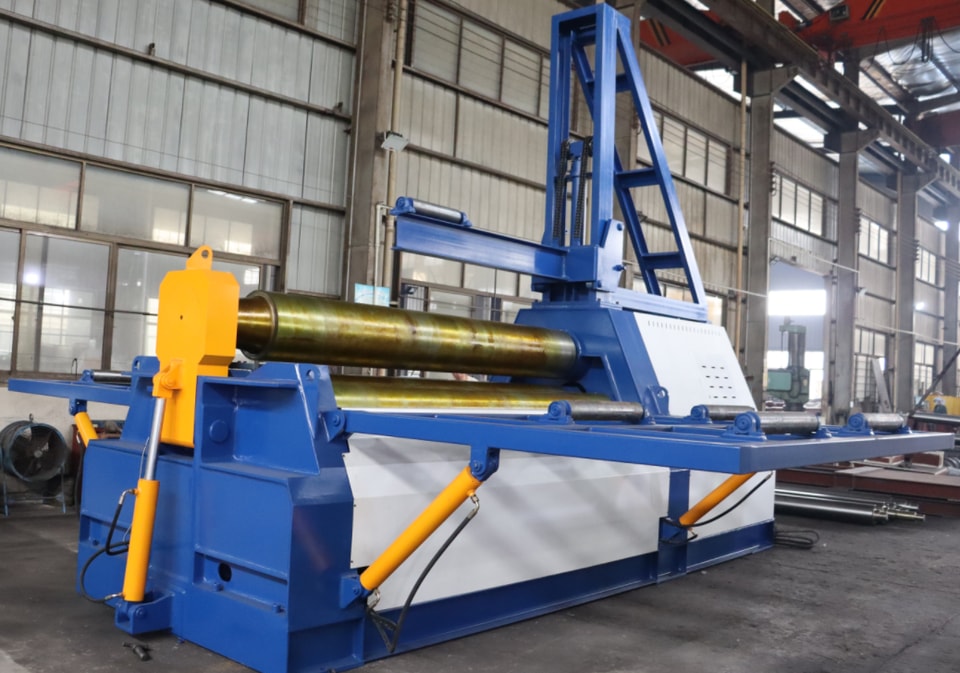

3. Calandra de chapa de quatro rolos: características exclusivas: a calandra de quatro rolos é a máquina de calandragem de chapa mais funcional, mais rápida e mais precisa. Em comparação com as máquinas simétricas de três rolos com ajuste superior, possui função de pré-curvatura; em comparação com as máquinas de ajuste descendente e de ajuste horizontal, apresenta as vantagens de bordas retas mais pequenas e maior precisão de calandragem. Também pode executar determinados trabalhos de conformação e nivelamento de chapas metálicas, oferecendo pré-curvatura direta, poupando tempo e material, o que a torna uma calandra de chapa grande moderna e ideal.

Aplicações e condições adequadas: adequada para calandragem de peças pesadas e para aplicações que exijam elevados níveis de automação e controlo estático.

4. Características exclusivas da calandra universal de chapa com rolo superior:

A. Pré-curvatura de extremidade de alta precisão: o comprimento da borda reta pode ser definido livremente. O rolo superior aumenta diretamente a pressão durante a pré-curvatura, permitindo uma pré-curvatura de extremidade de alta precisão.

B. Controlo NC, elevada taxa de produção: os parâmetros do processo de calandragem são controlados por NC, simplificando a operação e aumentando significativamente a velocidade.

C. Precisão excecional do produto: o rolo superior tem formato de tambor e o rolo inferior possui rolos de apoio ajustáveis. A curvatura contínua permite calandrar produtos ideais numa gama mais ampla, de chapas finas a grossas.

D. Segurança operacional: os dois rolos inferiores são fixos, enquanto o rolo superior se move para cima e para baixo e para a esquerda e para a direita. A peça não se desloca com o rolo inferior, garantindo a segurança do operador.

E. Estrutura integrada, fundação simples, fácil mobilidade: o chassis integrado elimina a necessidade de chumbadores, simplificando a fundação e facilitando a relocação.

F. Diferentes aplicações requerem métodos de controlo correspondentes. Com base na aplicação, aplicam-se os seguintes métodos de controlo: TNC (NC superior): para produção de pequenos lotes e múltiplas variedades; T & BNC (NC superior e inferior): para produção de grandes lotes e poucas variedades.

G. O mecanismo de curvatura apresenta dispositivos do tipo O, do tipo U, do tipo R multissegmentado e dispositivos cónicos auxiliares, permitindo a calandragem de cones dentro de uma determinada gama. Curvatura tipo O: tipo traseiro; curvatura tipo U: tipo frontal; curvatura tipo R multissegmentado: tipo combinado. Adequado para: ideal para calandras de chapa médias e pesadas.

5. Calandra simétrica de três rolos para o setor naval: características exclusivas: esta máquina apresenta uma estrutura simétrica de três rolos. O rolo superior move-se verticalmente para cima e para baixo, de forma simétrica, entre os dois rolos inferiores, acionado por óleo hidráulico num cilindro hidráulico que atua sobre uma haste de pistão, proporcionando assim transmissão hidráulica. Os dois rolos inferiores rodam, sendo o binário para calandrar a chapa fornecido pela engrenagem de saída do redutor, em engrenamento com a engrenagem do rolo inferior. Vários conjuntos de rolos de apoio estão localizados por baixo dos dois rolos inferiores para aumentar a sua rigidez e permitir ajuste vertical. Uma viga rígida situa-se acima do rolo superior, com vários conjuntos de rolos de apoio entre a viga e o rolo superior para aumentar ainda mais a sua rigidez. Adequada para calandrar peças curvas de ultra grande largura.

6. Máquina de calandragem de chapa com ajuste descendente curvo: características exclusivas: esta máquina adota tecnologia alemã, é fácil de operar e tem alta velocidade. É totalmente acionada hidraulicamente e conta com tecnologia avançada. Adequada para peças cilíndricas de alta precisão.

7. Máquina de calandragem de chapa assimétrica de três rolos: características exclusivas: esta máquina pode calandrar peças cilíndricas de pequeno diâmetro, e as extremidades podem ser conformadas em uma única operação.
