Como realizar a curvatura precisa de tubos em máquinas pesadas?

Na fabricação de máquinas pesadas (escavadeiras, guindastes, carregadeiras etc.), a dobra de tubos afeta diretamente a confiabilidade dos sistemas hidráulicos, das linhas de combustível e das estruturas. Um desvio de apenas 1 grau em um tubo pode causar vazamentos de óleo sob alta pressão ou até mesmo a parada do equipamento. A seguir, mostramos como obter dobra de tubos de alta precisão em quatro dimensões: equipamento, processo, materiais e inspeção de qualidade.

I. Equipamentos de dobra de tubos mais utilizados

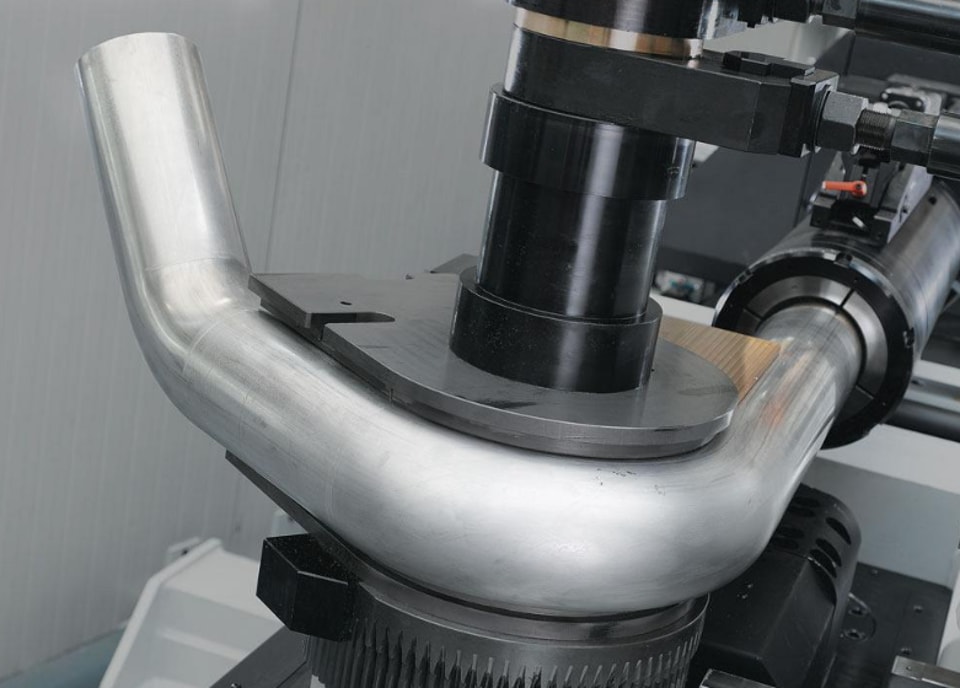

Máquina CNC de dobra de tubos: alto grau de automação, adequada para produção repetitiva em lote, com precisão estável.

Máquina de dobra de tubos com mandril: utiliza um mandril para apoiar a parede interna do tubo, evitando o colapso e a formação de rugas ao dobrar tubos de parede fina ou de pequeno raio.

Máquina de dobra por estiramento rotativo: adequada para componentes estruturais com seções transversais complexas ou formatos especiais, oferecendo controle preciso.

II. Seis etapas para uma dobra precisa de tubos

1. Preparação: limpe cuidadosamente a superfície do tubo, removendo rebarbas, ferrugem e óleo. Verifique se a base da máquina está nivelada e se o molde está firmemente instalado—deixar de fazer esse trabalho fundamental tornará todo o resto inútil.

2. Escolha do molde certo: os raios do molde de dobra, do molde de fixação e do molde de pressão devem corresponder ao diâmetro e à espessura da parede do tubo. Máquinas pesadas geralmente utilizam moldes de aço temperado, que suportam alto esforço e são menos propensos à deformação.

3. Configuração dos parâmetros CNC: o sistema CNC permite inserir com precisão o ângulo de dobra, o ângulo de rotação e o comprimento de avanço. Ao definir esses parâmetros, considere o valor de retorno elástico do material para garantir resultados consistentes em cada dobra.

4. Ajuste da posição do mandril: ao dobrar tubos de parede grossa ou fina, o mandril deve ser colocado adequadamente atrás do ponto de dobra para apoiar a parede interna e evitar colapso e enrugamento.

5. Dobra de teste e ajuste fino

Após a primeira dobra de teste, verifique as dimensões usando um goniômetro digital ou uma máquina de medição por coordenadas. Se houver desvios de ângulo ou raio, faça ajustes finos no sistema de controle até que atenda aos requisitos.

6. Controle de qualidade

Após concluir a dobra, inspecione as dimensões e a qualidade da superfície e, se necessário, realize testes de pressão. Sistemas avançados podem até usar software para comparar a forma medida do tubo com o modelo CAD, não deixando passar nem mesmo pequenos desvios.

III. Principais fatores que afetam a precisão

Características do material: aço carbono, aço inoxidável e alumínio apresentam diferentes valores de retorno elástico. Os valores de compensação​​devem ser medidos novamente sempre que um novo material for utilizado.

Temperatura e lubrificação: o uso de um bom lubrificante reduz o atrito e evita fissuras na superfície. Para tubos de parede espessa ou de grande diâmetro, manter uma temperatura estável ajuda o fluxo do material.

Calibração da máquina: inspecionar regularmente as curvaturas, os sistemas hidráulicos e os servomotores é essencial para manter a precisão a longo prazo.

IV. Problemas comuns e soluções

P: Como garantir que todos os tubos sejam curvados da mesma maneira?

R: Use uma máquina de curvar tubos CNC com feedback em tempo real, calibrando-a antes de cada lote de produção. Mantenha a consistência na preparação do molde e do material.

P: Como evitar enrugamento ou achatamento durante a curvatura de tubos?

R: Tubos de parede fina devem usar um mandril e um molde antirrugas. Ajuste simultaneamente a força de fixação e a velocidade de curvatura para alcançar o equilíbrio de tensões.

P: Quais materiais são mais comumente usados em máquinas pesadas?

R: Principalmente aço carbono e aço inoxidável, devido à sua alta resistência e resistência à corrosão. O alumínio também é usado quando é necessária redução de peso.

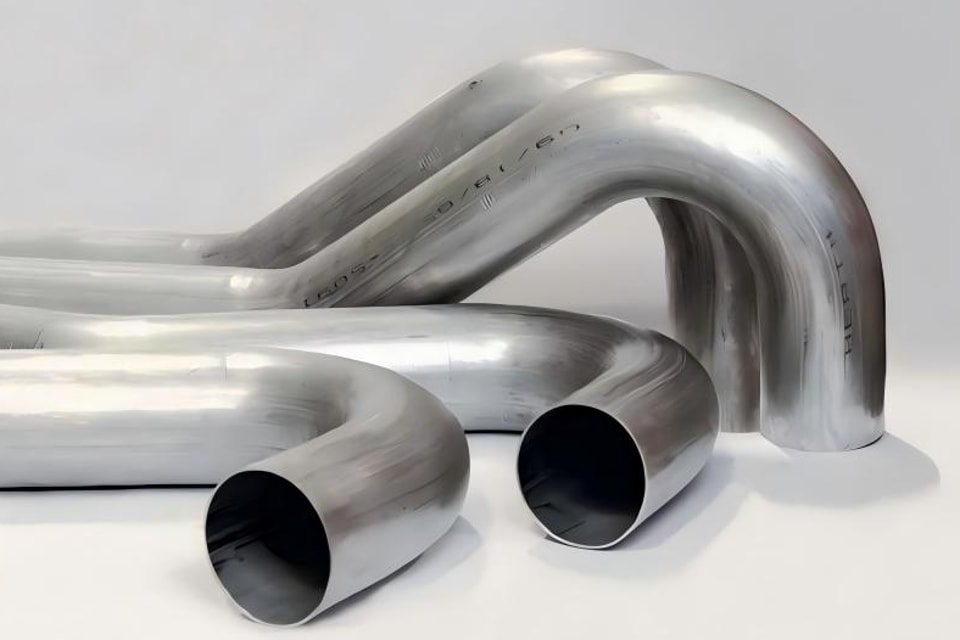

No setor de máquinas pesadas, a precisão da curvatura de tubos determina diretamente a confiabilidade e a segurança dos equipamentos. Da limpeza do tubo, seleção do molde adequado e configuração dos parâmetros CNC, até o ajuste do mandril, a curvatura de teste e o refinamento, além da rigorosa inspeção de qualidade, cada etapa deve ser executada corretamente para produzir conexões tubulares de alta qualidade que atendam aos padrões de engenharia.

Se você busca otimizar sua linha de produção ou explorar soluções avançadas de curvatura de tubos, a JUGAO oferece uma linha de máquinas CNC e NC para curvar tubos projetadas para precisão, eficiência e durabilidade. Entre em contato com nossa equipe de engenharia hoje mesmo para saber como podemos ajudar a aumentar sua capacidade de produção.
