Como resolver o problema da precisão insuficiente em máquinas de dobragem de tubos?

Quando uma máquina de dobrar tubos apresenta uma falha, a parte mais frustrante não é o problema em si, mas não saber por onde começar a investigação. O programa não foi alterado, o molde não foi trocado, mas o ângulo do tubo dobrado continua incorreto. A seguir, analisaremos o problema por sistema, apresentando as possíveis causas e os métodos de diagnóstico.

I. Aspectos da precisão mecânica

**Desgaste dos trilhos-guia e dos fusos de avanço**

Os trilhos-guia lineares e os fusos de esferas são componentes fundamentais para garantir a precisão do avanço. Com o passar do tempo, as superfícies dos trilhos-guia sofrem desgaste e a porca do fuso desenvolve folgas. Comprimentos de avanço imprecisos fazem com que a posição de dobra se desvie, resultando naturalmente em um ângulo descentralizado.

**Método de inspeção:** Use um relógio comparador para medir se a distância real percorrida pelo eixo de avanço corresponde ao valor exibido pelo sistema. Se o desvio exceder o limite permitido, será necessário ajustar a pré-carga do fuso ou substituir os componentes desgastados.

**Folga no eixo do braço de dobra**

Rolamentos desgastados ou uma porca de travamento solta no eixo do braço de dobra podem causar uma leve oscilação do braço durante a operação. O ângulo definido no programa pode ser atingido, mas a posição real do braço de dobra pode ficar descentralizada.

Método de inspeção: Com a máquina parada, empurre manualmente o braço de dobra para verificar se há alguma folga axial ou radial evidente. Se houver folga, será necessário ajustar a pré-carga do rolamento ou substituí-lo.

II. Aspectos do sistema de controle

Desvio no feedback do encoder

Se o encoder de ângulo estiver instalado de forma inadequada ou se o sinal sofrer interferência, o feedback de ângulo recebido pelo sistema não corresponderá ao ângulo real. O programa pode indicar uma dobra de 90 graus, enquanto o ângulo real pode ser de apenas 89,5 graus.

Método de verificação: Dobre o tubo em determinado ângulo, meça o ângulo real com um medidor de ângulo e compare-o com o valor exibido pelo sistema. Se o desvio exceder o limite permitido, verifique se a conexão mecânica do encoder está firme e se o cabo de sinal possui blindagem inadequada.

Incompatibilidade dos parâmetros do sistema servo

Se o ganho, o tempo de aceleração/desaceleração e outros parâmetros do servoacionamento estiverem configurados incorretamente, o braço de dobra poderá ultrapassar a posição ou parar prematuramente ao atingir a posição desejada, resultando em um desvio angular.

Método de verificação: Observe o movimento do braço de dobra ao atingir a posição desejada—a parada é suave ou há vibração ou retorno evidente? Se houver qualquer anormalidade, será necessário reajustar os parâmetros do servo.

III. Problemas no sistema hidráulico

**Pressão instável**

A pressão do sistema hidráulico oscila, resultando em uma força de dobra inconsistente. No mesmo procedimento, uma pressão mais alta produz uma dobra mais completa, enquanto uma pressão mais baixa resulta em uma dobra menor.

**Método de inspeção:** Observe a leitura do manômetro durante o processo de dobra para verificar se ela permanece estável. Se as oscilações forem significativas, verifique o nível e a qualidade do óleo hidráulico, o estado da válvula de alívio e o funcionamento da bomba de óleo.

**Vazamento interno no cilindro**

Retentores desgastados do cilindro fazem com que o óleo sob alta pressão vaze de um lado do pistão para o outro, resultando em força de avanço insuficiente no braço de dobra. Uma força de dobra insuficiente naturalmente produz um ângulo de dobra menor.

**Método de inspeção:** Após dobrar até a posição desejada, mantenha a pressão e observe se o ângulo retorna lentamente. Se o retorno elástico for significativo e não estiver relacionado ao springback do material, isso pode indicar um vazamento interno no cilindro.

IV. Problemas relacionados às matrizes

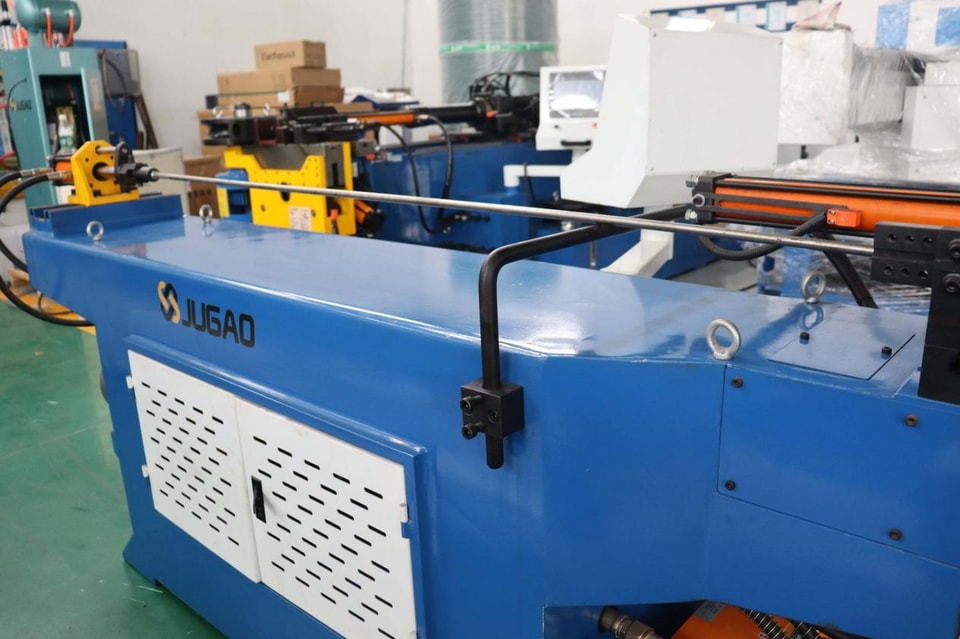

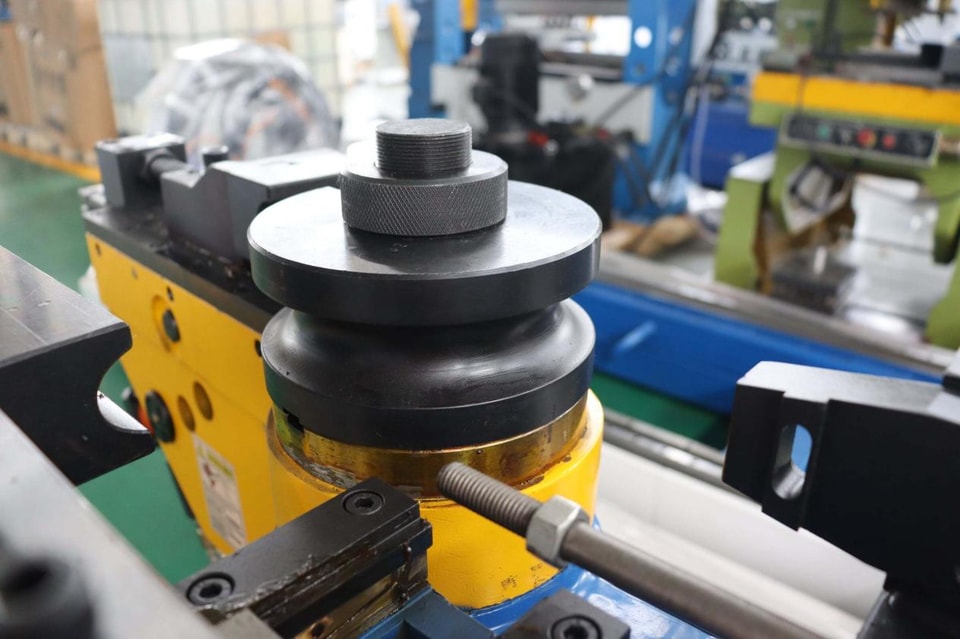

**Desgaste da matriz de dobra**

Após um longo período de uso, os canais da matriz de dobra sofrem desgaste, fazendo com que o tubo não se encaixe corretamente na matriz. Isso provoca o deslizamento do tubo durante a dobra e resulta em ângulos instáveis.

**Método de inspeção:** Verifique se há marcas brilhantes ou ranhuras de desgaste evidentes na superfície de trabalho dos canais da matriz de dobra. Se houver, será necessário repará-la ou substituí-la.

**Desvio da posição do mandril**

A extensão do mandril está incorreta, avançada ou recuada demais. O posicionamento inadequado do suporte altera o estado de deformação do tubo e causa desvios angulares.

**Método de inspeção:** Verifique se a extensão do mandril está dentro da faixa especificada. Confirme novamente a posição do mandril após cada alteração de especificação ou matriz.

V. Ordem recomendada para o diagnóstico

Comece pelo que é mais fácil de verificar: primeiro, confira se a matriz está instalada corretamente e se o mandril está posicionado de forma adequada—isso é simples e leva apenas alguns minutos.

Em seguida, verifique se a pressão do sistema hidráulico está estável e se o nível de óleo está normal. Depois, use um medidor de ângulo para confirmar se o ângulo real de dobra corresponde ao valor exibido pelo sistema.

Se tudo estiver normal, verifique as folgas mecânicas e os parâmetros do servo. Esses dois procedimentos envolvem desmontagem mecânica e ajuste de parâmetros, exigindo pessoal mais especializado.

VI. Estabelecimento de um padrão de precisão

Após configurar com sucesso os parâmetros adequados de dobra de tubos, registre os seguintes dados: especificações do tubo (material, diâmetro externo e espessura da parede), raio de dobra, ângulo definido, valor de compensação do retorno elástico, velocidade de dobra e pressão de fixação. Na próxima vez que trabalhar com as mesmas especificações, use diretamente esses parâmetros, economizando bastante tempo em tentativas e ajustes repetidos.

Se notar uma redução gradual na precisão, consulte os registros de manutenção para identificar qual componente precisa ser substituído.

Quando você encontra problemas de precisão, por onde costuma começar a investigação? Compartilhe suas experiências.
