Introdução aos principais componentes e pontos-chave de uma calandreira universal

A calandreira universal é uma máquina-ferramenta de conformação usada para o dobramento contínuo por pontos de chapas metálicas. Nas calandras simétricas comuns de três rolos, normalmente é deixada uma certa largura de borda morta nas duas extremidades da chapa durante a calandragem. Após a conformação em cilindro, utiliza-se a função de pré-dobra para eliminar essa borda morta, formando um formato cilíndrico. As peças calandradas frequentemente têm bordas retas em ambas as extremidades, exigindo soldagem antes de uma nova calandragem, o que consome tempo e reduz a eficiência do trabalho.

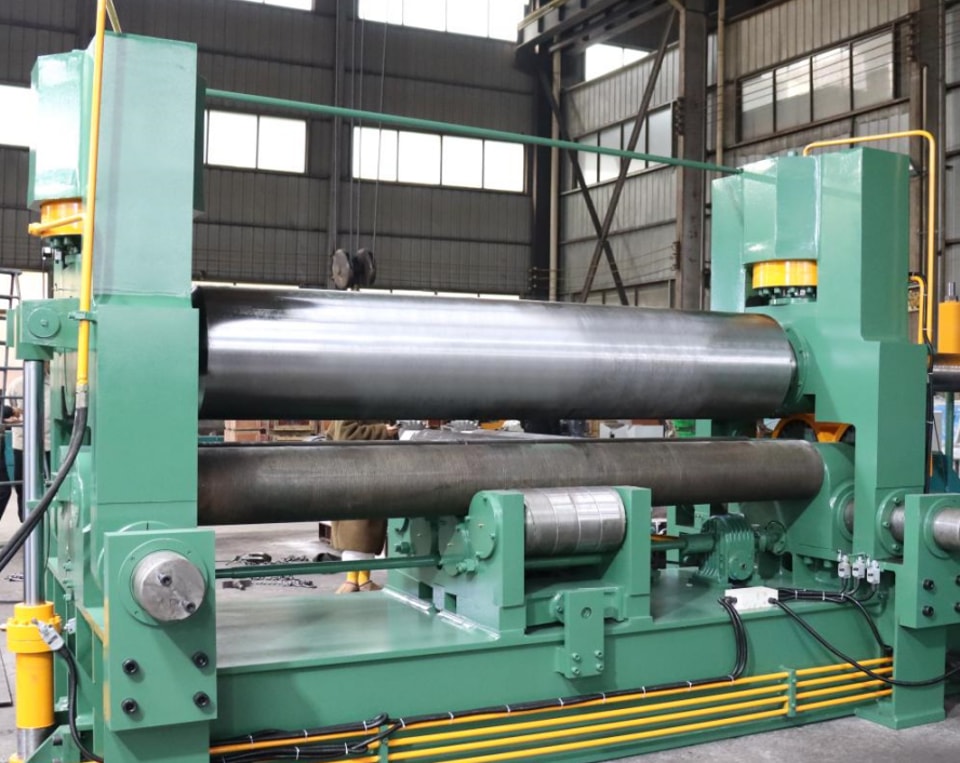

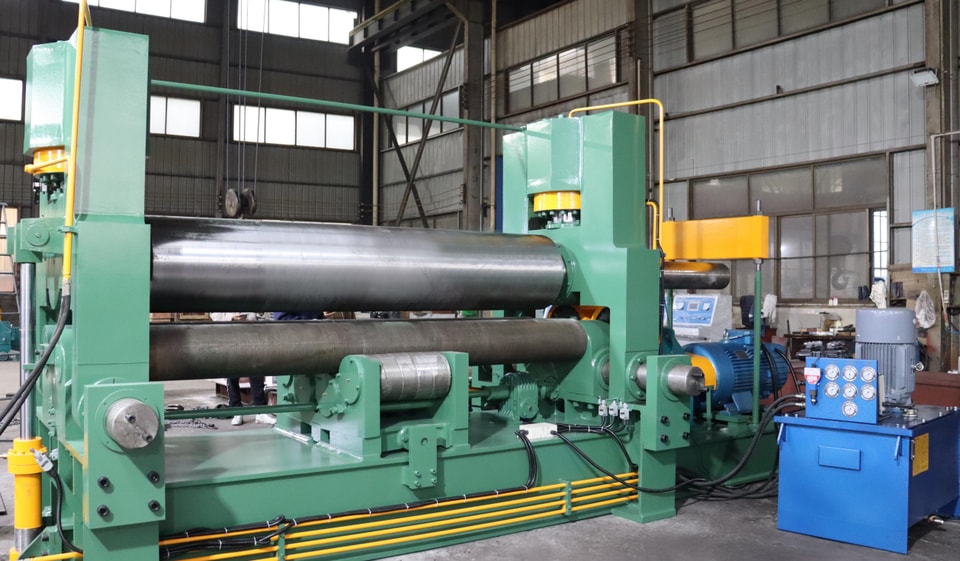

Principais componentes de uma calandreira universal:

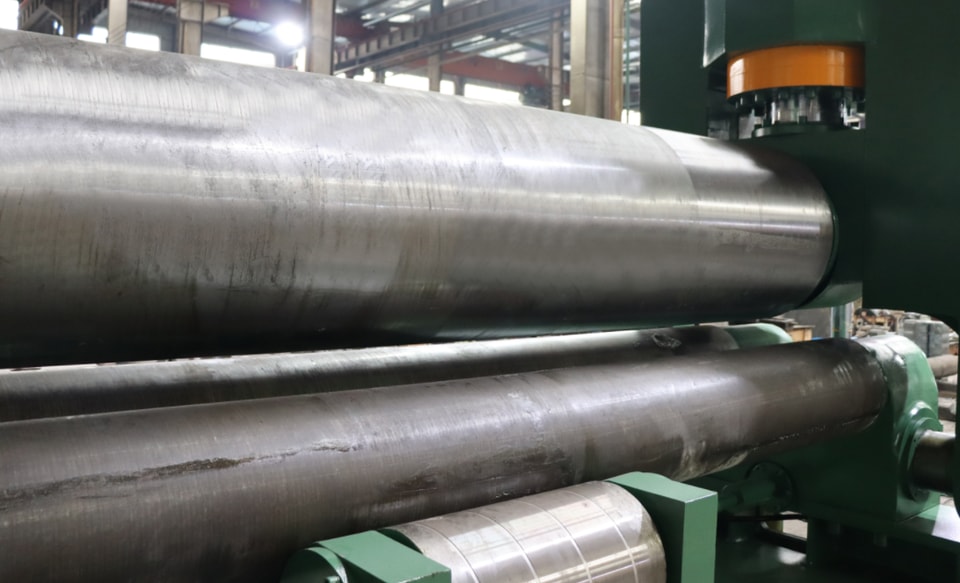

(1) Rolos superior e inferior: São componentes importantes da calandreira, fabricados em aço carbono forjado de alta qualidade.

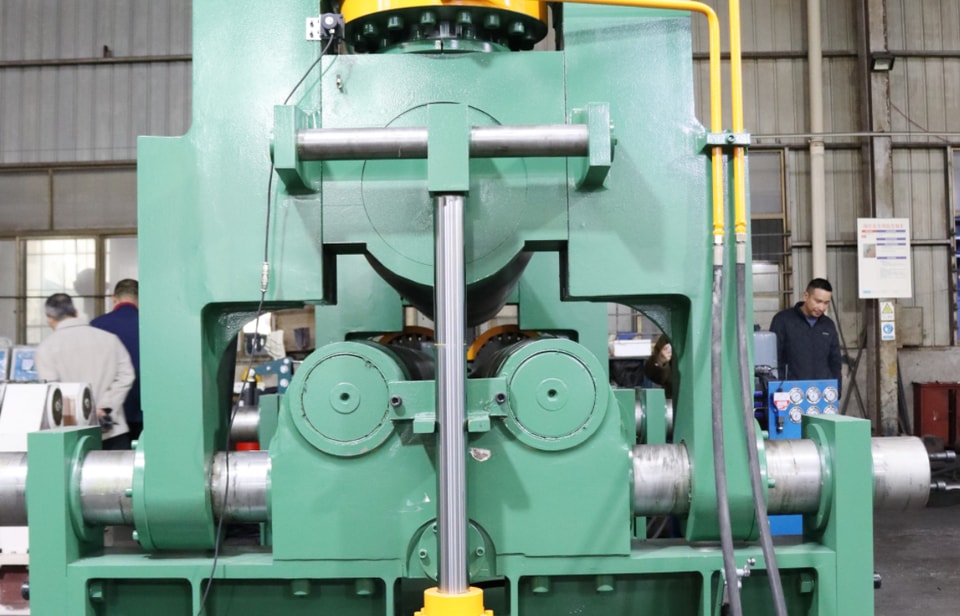

(2) Estrutura da máquina: Há duas estruturas, uma à esquerda e outra à direita. O mancal do rolo inferior é montado na estrutura. No interior da estrutura há um parafuso de rosca quadrada, cuja extremidade superior é articulada aos assentos dos mancais nas duas extremidades do rolo superior. Um conjunto de engrenagem sem-fim e um par helicoidal são montados na parte inferior. A rotação da porca no conjunto sem-fim faz o rolo superior subir ou descer.

(3) Redutor: Um redutor de dentes endurecidos ZSY280 é instalado sobre uma base de perfil U, juntamente com uma calça.

(4) Dispositivo de descarga da calandreira: instalado em um dos lados do redutor para equilibrar o rolo superior durante a descarga; a descarga e o retorno são concluídos por um cilindro hidráulico.

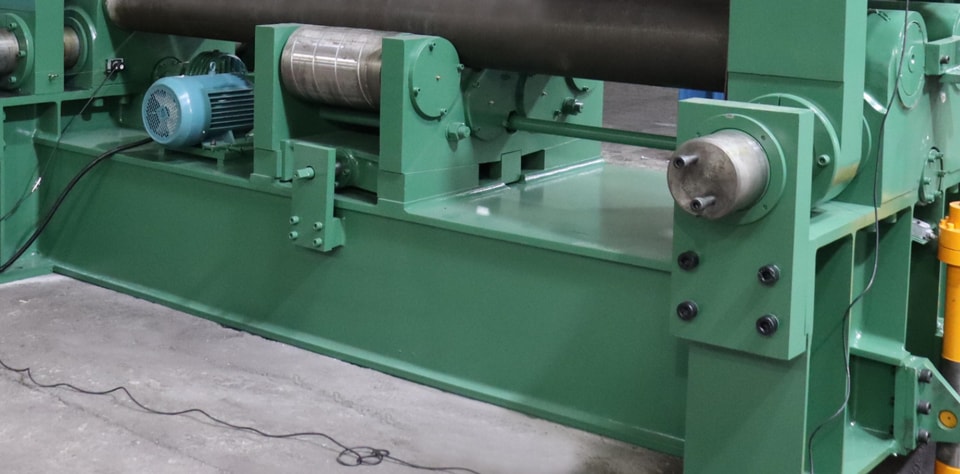

(5) Base: soldada com aço perfilado e chapas de aço. A estrutura, o redutor, o motor etc. são todos instalados sobre ela, formando um conjunto.

(6) Componentes elétricos: todos são instalados em uma caixa de comando para facilitar a operação.

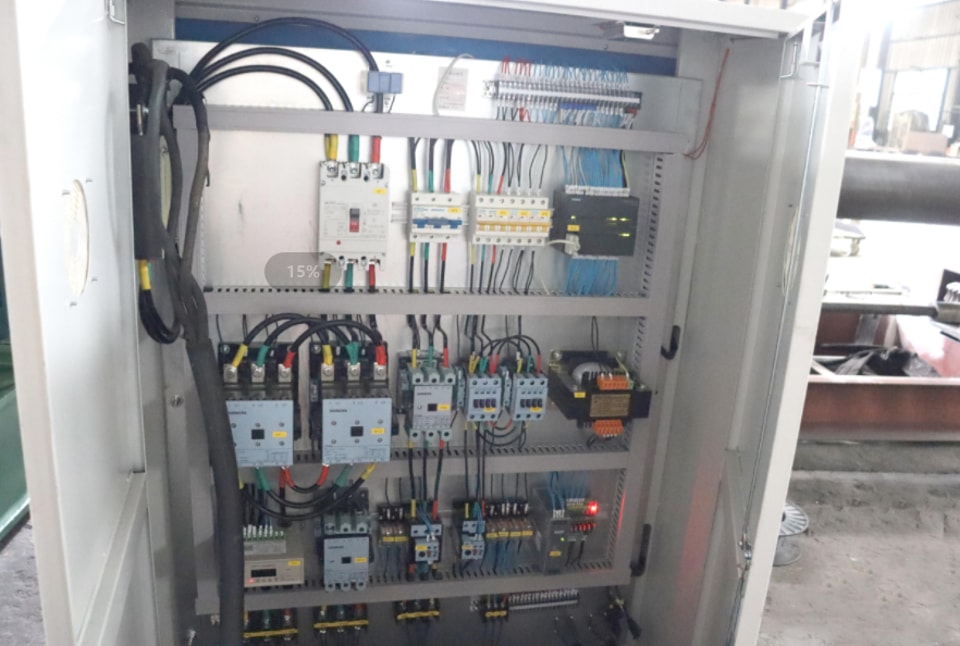

O sistema de controle elétrico da calandreira universal é composto por um painel elétrico de controle e um console de operação. Alimentação: 380 V/50 Hz. A chave principal possui proteção contra curto-circuito e proteção contra sobrecarga para o motor principal. A rotação direta e reversa do motor é controlada por um contator CA; o circuito de controle utiliza comando por relés, garantindo operação confiável e longa vida útil. O console de operação é equipado com botões de controle do produto acabado e luzes indicadoras para controlar a operação e o estado de funcionamento de toda a máquina.

As calandreiras universais são amplamente utilizadas nas indústrias de caldeiras, construção naval, petróleo, marcenaria, estruturas metálicas e outras indústrias de fabricação de máquinas. Como uma máquina especializada, ela desempenha um papel vital no processamento industrial básico. Quase todos os materiais de aço moldados em formas cilíndricas são laminados com uma calandreira. Ela tem aplicações nos setores automotivo, militar e em outros. Dependendo das diferentes necessidades, pode calandrar colunas de aço para atender a requisitos específicos, tornando-se um equipamento altamente prático.
