Pontos principais sobre máquinas de curvar perfis para tubos quadrados

A máquina de curvar perfis pode realizar os processos de pré-curvamento, calandragem e endireitamento dos perfis em uma única operação de alimentação. Ela apresenta estrutura avançada, funções abrangentes e pode ser instalada na posição vertical ou horizontal, conforme as necessidades do usuário. A máquina possui uma estrutura ajustável curva para baixo. O eixo do rolo superior é fixo, enquanto os dois eixos dos rolos inferiores se movimentam em arco em relação ao eixo do rolo superior, ao redor de um eixo central. Sua principal função é pré-curvar as extremidades do perfil e deformá-lo. Ao mesmo tempo, os dois eixos dos rolos inferiores também atuam como eixos principais de acionamento, movidos por motores hidráulicos, para conformar o perfil curvado.

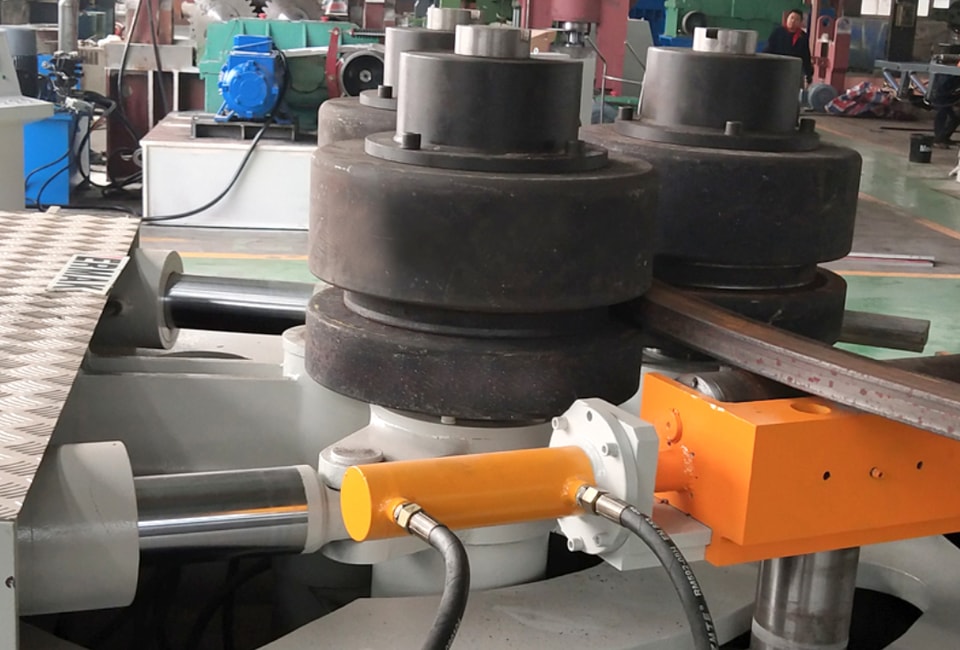

Os três rolos de trabalho da máquina de curvar perfis para tubos quadrados são todos rolos principais de acionamento, movidos por motores hidráulicos e engrenagens. A elevação dos dois rolos inferiores é acionada hidraulicamente, e eles podem se movimentar em arco ao redor de um centro de rotação fixo. Rolos de apoio e rolos-guia de endireitamento são instalados em ambos os lados dos rolos de trabalho, ajudando a garantir a qualidade da calandragem de perfis com seções transversais assimétricas, como cantoneiras. Esta máquina é um modelo de três rolos com acionamento total, capaz de pré-curvar as extremidades dos perfis. Ao ajustar os rolos-guia, é possível corrigir a torção gerada durante a calandragem assimétrica. Todos os movimentos são controlados por botões no quadro de comando elétrico, com visor digital de deslocamento e precisão de 0,1 mm. A máquina pode calandrar diferentes formatos de acordo com a seção transversal do perfil. As vantagens deste tipo de equipamento são a alta precisão na calandragem de perfis e a elevada eficiência de trabalho.

Os rolos-guia e os rolos de endireitamento desta máquina de curvar perfis possuem três movimentos:

(1) Podem realizar movimentos de elevação e descida;

(2) Podem realizar simultaneamente movimentos de elevação e descida em arco com os rolos inferiores;

(3) Podem realizar simultaneamente movimentos de rotação, garantindo a qualidade de conformação do perfil durante o processo de calandragem. Os deslocamentos de elevação e descida dos dois rolos inferiores são exibidos digitalmente, tornando as informações claras e intuitivas. A máquina está equipada com uma mesa de operação vertical para facilitar o uso.

A estrutura da máquina de curvar perfis para tubos quadrados é fabricada em chapas de aço soldadas e passa por tratamento de recozimento para eliminar as tensões internas. A máquina possui resistência e rigidez suficientes para curvar perfis dentro de sua capacidade. Com a troca da matriz, é possível calandrar e curvar perfis como cantoneiras, barras chatas, barras quadradas, perfis U, perfis I, barras redondas e tubos de aço.
