A função dos rolos nas calandras

Uma calandra de três rolos é uma máquina de forjamento e prensagem de uso geral, capaz de curvar chapas não metálicas em cones, esferas, cilindros ou outros formatos. Essa capacidade é amplamente utilizada nos setores de fabricação, produção de caldeiras e vapor, indústria química, estruturas não metálicas e fabricação de máquinas. Uma calandra de quatro rolos é adequada para curvar e conformar chapas metálicas. Ela pode conformar peças redondas, arqueadas e cônicas dentro de uma determinada faixa, além de possuir uma função de pré-curvamento das extremidades da chapa, resultando em uma pequena borda reta residual, alta eficiência de trabalho e nivelamento preliminar das chapas metálicas.

Os padrões de movimento dos rolos das calandras de três e quatro rolos são diferentes. No entanto, seus princípios de funcionamento são iguais: ambas utilizam o princípio de que três pontos definem um círculo para conformar raios diferentes. As diferenças entre as calandras de quatro e três rolos são as seguintes:

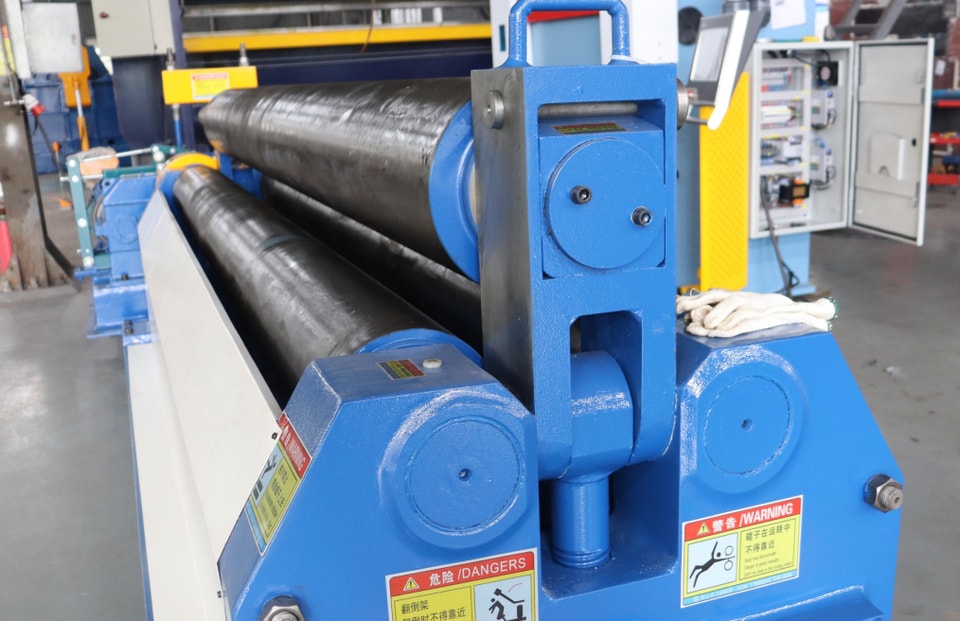

1. Em uma calandra de três rolos, o rolo superior fica posicionado simetricamente entre os dois rolos inferiores. O óleo hidráulico no cilindro hidráulico aciona um pistão para realizar o movimento vertical de subida e descida. A engrenagem final do redutor principal aciona a rotação dos dois rolos inferiores, fornecendo torque para a calandragem da chapa metálica. Uma calandra de quatro rolos é adequada para curvar e conformar chapas metálicas. Ela pode conformar peças redondas, arqueadas e cônicas dentro de uma determinada faixa. Também possui uma função de pré-curvamento das extremidades da chapa metálica, resultando em uma pequena borda reta residual, alta eficiência e capacidade de realizar o nivelamento preliminar da chapa metálica na própria máquina.

2. Em uma calandra assimétrica de três rolos, o rolo superior é o acionamento principal, enquanto o rolo inferior se move verticalmente para fixar a chapa metálica. A engrenagem do rolo inferior engrena com a engrenagem do rolo superior e também atua como acionamento principal. Os rolos laterais inclinam-se e elevam-se, proporcionando as funções de pré-curvamento e calandragem. A máquina possui uma estrutura compacta e é fácil de operar e manter. O rolo superior da calandra de quatro rolos é o acionamento principal, conectado ao redutor e ao acoplamento do cursor transversal para fornecer torque para a calandragem da chapa; o rolo inferior move-se verticalmente para cima e para baixo, por meio da engrenagem sem-fim do redutor (engrenagem cônica) e do conjunto parafuso-porca, a fim de fixar a chapa, constituindo o acionamento mecânico; os rolos laterais estão dispostos em ambos os lados do rolo inferior e movem-se inclinados ao longo do trilho-guia da estrutura, acionados pelo conjunto parafuso-porca e engrenagem sem-fim (ou engrenagem cônica); os quatro rolos de trabalho utilizam rolamentos.
