Tubulações na Fabricação Aeroespacial: Como Garantir a Segurança de Voo?

No setor aeroespacial, a curvatura de tubos está diretamente relacionada à segurança de voo. As linhas de combustível da aeronave, os sistemas hidráulicos, o fornecimento de oxigênio e os circuitos de refrigeração dependem da curvatura de tubos. A falha dessas linhas pode ter consequências catastróficas. A seguir, explicamos como a curvatura precisa de tubos garante a segurança sob três aspectos: materiais, processos e controle de qualidade.

1. Manter a integridade estrutural e evitar trincas por fadiga

As aeronaves sofrem vibrações severas, mudanças drásticas de temperatura e flutuações de pressão durante o voo. Microfissuras, rugas ou arranhões na parede interna das curvas podem se propagar gradualmente, levando eventualmente à ruptura do tubo.

A curvatura precisa de tubos utiliza um mandril para apoiar a parede interna do tubo, combinado com um molde antirrugas para pressionar a parte externa, garantindo deformação uniforme do material sem enrugamento ou colapso. Os ensaios não destrutivos após a curvatura (líquido penetrante fluorescente ou ensaio por correntes parasitas) asseguram uma superfície livre de defeitos. Os tubos produzidos dessa forma podem suportar dezenas de milhares de ciclos de pressão sem falha.

2. Garantir o fluxo desobstruído do fluido e evitar perda de pressão

Combustível, óleo hidráulico e oxigênio exigem fornecimento desobstruído. Rugas ou afinamento excessivo da parede interna das curvas podem aumentar a resistência ao fluxo, causar pressão insuficiente a jusante e até provocar o entupimento de válvulas de precisão por detritos.

A curvatura CNC de precisão garante uma parede interna lisa ao otimizar o raio de curvatura (normalmente≥2 vezes o diâmetro do tubo) e controlar a taxa de redução da espessura da parede (os requisitos aeroespaciais≤15% da espessura nominal da parede). Tubos críticos também passam por polimento da parede interna.

3. Redução de peso sem comprometer a resistência

As aeronaves utilizam amplamente ligas de titânio, ligas de alumínio, aço inoxidável e ligas de alta temperatura. Esses materiais são sensíveis aos processos de curvatura: uma curvatura inadequada pode causar afinamento excessivo da parede, reduzindo a resistência à pressão.

Ao analisar previamente o comportamento de deformação por meio de simulação por elementos finitos para determinar os parâmetros ideais de curvatura (velocidade, força de fixação, extensão do mandril) e usar um sistema de controle servo para monitorar torque e pressão em tempo real, podemos garantir que o afinamento da parede permaneça dentro dos limites seguros, ao mesmo tempo em que aproveitamos as vantagens de redução de peso dos materiais leves.

4. Montagem precisa, eliminando tensões de instalação

O espaço interno compacto das aeronaves exige um roteamento preciso dos tubos. Desvios excessivos nos ângulos ou comprimentos das curvas fazem com que os trabalhadores precisem puxar com força durante a montagem, introduzindo tensões de montagem. Em conjunto com as vibrações de voo, isso pode facilmente levar a vazamentos prematuros nas juntas.

A curvatura precisa garante "formação em uma única etapa, ajuste perfeito", com interfaces naturalmente alinhadas, eliminando a necessidade de força bruta e, assim, as tensões de montagem.

Tecnologias principais

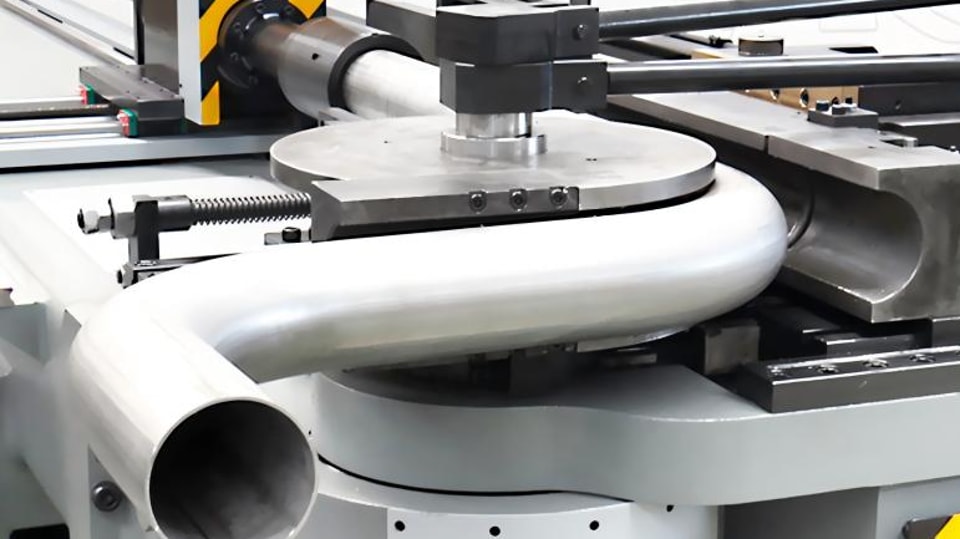

Curvatura CNC com mandril: um mandril esférico com articulação suporta a parede interna, enquanto uma matriz antirrugas pressiona a parte externa para evitar colapso e enrugamento.

Controle servo multieixos: permite curvaturas complexas em múltiplos planos, garantindo precisão angular entre as curvas.

Medição a laser online: detecta imediatamente cada ângulo após a curvatura, corrige automaticamente os valores de compensação e arquiva os dados para criar um registro de qualidade.

Materiais comuns: liga de titânio Ti-3Al-2.5V (linhas hidráulicas), aço inoxidável 321/347 (áreas de alta temperatura), liga de alumínio 6061 (sistemas de ar-condicionado), Inconel 625 (tubos de refrigeração do motor).

Padrões de qualidade: as tolerâncias normalmente exigem ângulos≤ ±0.5°, comprimentos≤ ±, comprimentos≤ ±0,25 mm. Deve estar em conformidade com as normas AS9100 e as especificações do OEM.

Na indústria aeroespacial, o curvamento de tubos não é um processo rotineiro, mas sim a primeira linha de defesa para a segurança. Tecnologia CNC, moldes de precisão, inspeção online e um sistema de qualidade rigoroso trabalham em conjunto para garantir que cada tubo curvado seja impecável sob condições extremas.
