Quais são alguns métodos para resolver o problema de dobras assimétricas em tubos?

A curvatura assimétrica de tubos é um problema frustrante. O tubo é dobrado de maneira desigual: um lado fica no ângulo correto e o outro fica descentralizado; os lados esquerdo e direito ficam diferentes; ou as partes frontal e traseira ficam inconsistentes. Esse problema raramente é causado por um único fator. Já lidei com muitos casos desse tipo e, abaixo, listei algumas causas comuns e os respectivos métodos de solução de problemas.

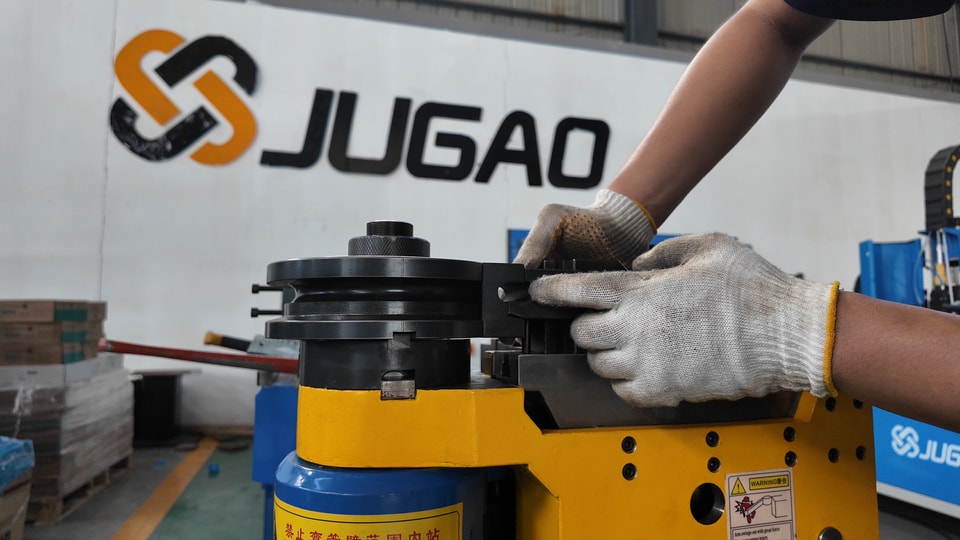

I. Assimetria causada por problemas de fixação

Se o tubo não estiver firmemente fixado, um dos lados sofrerá uma força maior durante a dobra, enquanto o outro lado deslizará, sendo essa a causa mais direta da assimetria.

Uma força de fixação desigual nos dois lados da matriz de fixação puxará o tubo para um lado; superfícies de fixação desgastadas resultarão em uma distribuição desigual da força de fixação; um curso de fixação insuficiente impedirá que o tubo seja totalmente preso.

Verifique se o desgaste nos dois lados da superfície de trabalho da matriz de fixação é uniforme; se a pressão de fixação está equilibrada em ambos os lados; e se o tubo pode ser girado manualmente após a fixação.—Se puder girar, a força de fixação é insuficiente.

II. Assimetria causada por problemas de posicionamento

Se o tubo não tiver sido empurrado até a posição correta durante o carregamento, ou se houver objetos estranhos na superfície de posicionamento, o posicionamento do tubo à esquerda e à direita será inconsistente. Se o ponto inicial da dobra estiver deslocado, o ângulo de dobra resultante também ficará incorreto.

Verifique se a extremidade do tubo está totalmente encostada na superfície de posicionamento; verifique se há limalhas metálicas ou óleo na superfície de posicionamento; confirme se a configuração do comprimento de avanço está correta. Após alterar as especificações, confirme novamente a referência de posicionamento; não use automaticamente a posição do lote anterior.

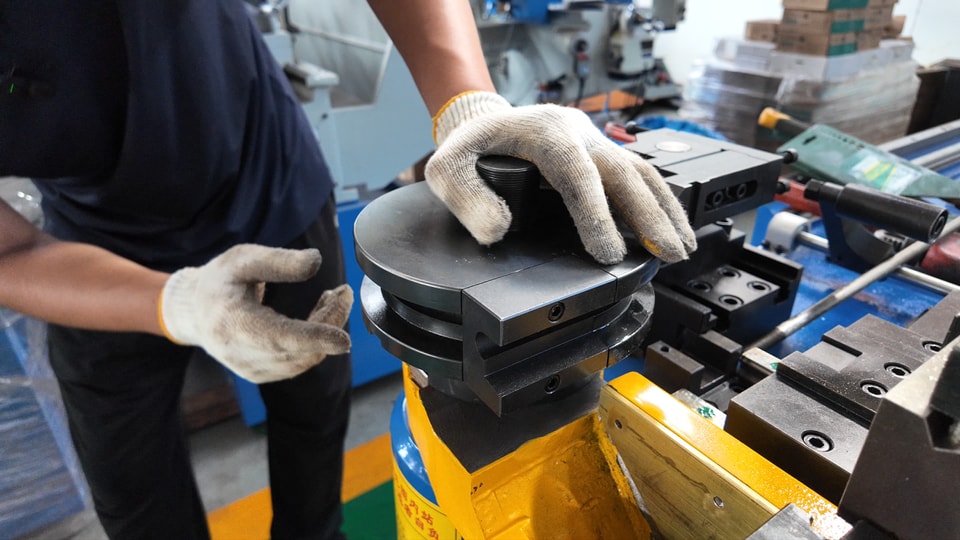

III. Assimetria causada por problemas de instalação das matrizes

A matriz de dobra, a matriz de fixação e a matriz antirrugas não estão alinhadas, ou suas posições de instalação nos lados esquerdo e direito são inconsistentes. Durante a dobra, a direção da força aplicada ao tubo fica desalinhada, resultando em um ângulo assimétrico.

Verifique se as linhas centrais da matriz de dobra e da matriz de fixação estão alinhadas; verifique se as posições de instalação das matrizes nos lados esquerdo e direito são consistentes; verifique se há desgaste assimétrico nas matrizes.

IV. Desgaste desigual da matriz de dobra

Se um lado do canal da matriz de dobra estiver mais desgastado que o outro, a força aplicada ao tubo durante a dobra será direcionada para o lado menos desgastado, causando uma diferença no ângulo.

Observe as condições dos lados esquerdo e direito do canal da matriz de dobra. Se um dos lados apresentar marcas brilhantes ou sulcos de desgaste evidentes, isso indica um desgaste desigual. Repare ou substitua a matriz de dobra imediatamente.

V. Espessura desigual da parede do tubo

A espessura da parede do tubo está distribuída de maneira desigual ao longo da circunferência, com um lado mais espesso que o outro. Durante a dobra, o lado mais espesso sofre maior resistência à deformação, enquanto o lado mais fino se deforma com mais facilidade, fazendo com que o tubo se curve em direção ao lado mais fino.

Tente substituir o tubo por outro de um lote diferente. Se a assimetria desaparecer após a substituição, é provável que o problema esteja no próprio material. Entre em contato com o fornecedor para confirmar a faixa de tolerância da espessura da parede do tubo.

VIDesvio do eixo de avanço ou de rotação

Para tubos com várias dobras, desvios no comprimento de avanço e no ângulo de rotação entre cada dobra causarão desvios nas dobras subsequentes. Esses desvios se acumulam nas dobras posteriores, levando finalmente à assimetria geral do tubo.

Verifique a repetibilidade dos eixos de avanço e de rotação. Use um relógio comparador para medir a distância real de deslocamento e compará-la com o valor configurado. Se o retorno do encoder não corresponder à posição real, faça uma recalibração.

VII. Ordem recomendada para a solução de problemas

Primeiro, confirme se o tubo foi empurrado até a posição correta e se a força de fixação é suficiente—essa é a etapa mais simples e mais facilmente esquecida.

Em seguida, verifique se o desgaste da superfície de trabalho da matriz de fixação é uniforme em ambos os lados e se há sinais de desgaste unilateral no canal da matriz de dobra.

Experimente um tubo com a mesma especificação, mas de um lote diferente, para descartar a possibilidade de espessura desigual do material.

Se tudo acima estiver normal, verifique se há desvios na precisão de posicionamento do eixo de avanço e do eixo rotativo.

Um detalhe facilmente ignorado

Se a assimetria ocorrer apenas em um ângulo de dobra específico, enquanto os demais ângulos estiverem normais, o problema geralmente está na instalação da matriz ou no posicionamento correspondente a essa dobra. Se todas as dobras forem assimétricas, isso pode indicar um problema no equilíbrio geral entre os lados esquerdo e direito da máquina, como uma força de aperto inconsistente dos parafusos de ancoragem nos dois lados ou uma base da máquina nivelada incorretamente.

Ao encontrar problemas de assimetria, você observou se eles ocorrem apenas em um ângulo específico ou em todas as dobras? Essa característica pode ajudar a delimitar o escopo da solução de problemas. Fique à vontade para discutir conosco.
