Quais são as diferenças entre as tesouras guilhotina e as tesouras de viga oscilante? Continue lendo para descobrir!

No contexto da Indústria 4.0, as máquinas de corte CNC estão substituindo muitas máquinas de corte mecânicas tradicionais. No entanto, os modelos CNC ainda se dividem em tipos guilhotina e de viga oscilante, o que deixa muita gente em dúvida sobre qual escolher. A seguir, esclarecemos as diferenças entre os dois sob várias perspectivas-chave para ajudá-lo a tomar uma decisão mais informada.

I. Princípio de funcionamento

A lâmina superior de uma tesoura de viga oscilante é fixada ao porta-faca, e a lâmina inferior é fixada à mesa de trabalho. O porta-faca se movimenta em arco em torno de um eixo fixo para concluir a operação de corte.

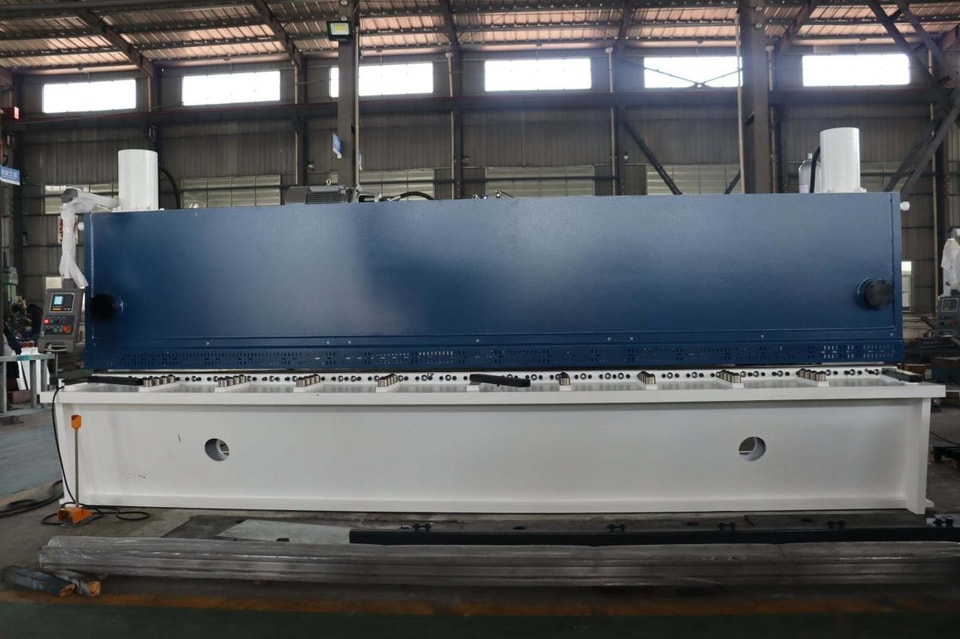

Os cilindros hidráulicos de uma tesoura guilhotina são montados verticalmente em ambos os lados da máquina. O movimento de subida e descida dos cilindros aciona o porta-faca para se mover verticalmente, realizando um corte reto na chapa metálica.

Essa diferença de princípio determina diretamente os cenários de aplicação—a tesoura guilhotina oferece uma força de corte vertical mais direta e é adequada para chapas grossas; a tesoura de viga oscilante, com seu movimento em arco, é eficiente para cortar chapas finas.

II. Vida útil da lâmina

A tesoura de viga oscilante possui 2 arestas de corte na lâmina superior e 4 arestas de corte na lâmina inferior.

A tesoura guilhotina possui 4 arestas de corte tanto na lâmina superior quanto na inferior. As arestas de corte são substituíveis, o que resulta em maior vida útil.

O número de arestas de corte afeta diretamente a vida útil das lâminas. A tesoura guilhotina tem mais arestas de corte e substituíveis, o que reduz a frequência de troca das lâminas sob a mesma carga de trabalho e prolonga a vida útil total da máquina.

III. Ajuste da folga entre as lâminas

As tesouras de viga oscilante são equipadas com um mecanismo de ajuste manual rápido, permitindo o ajuste manual da folga de acordo com a espessura e o material da chapa. No entanto, o ângulo de corte e a folga mudam quando o porta-faca gira.

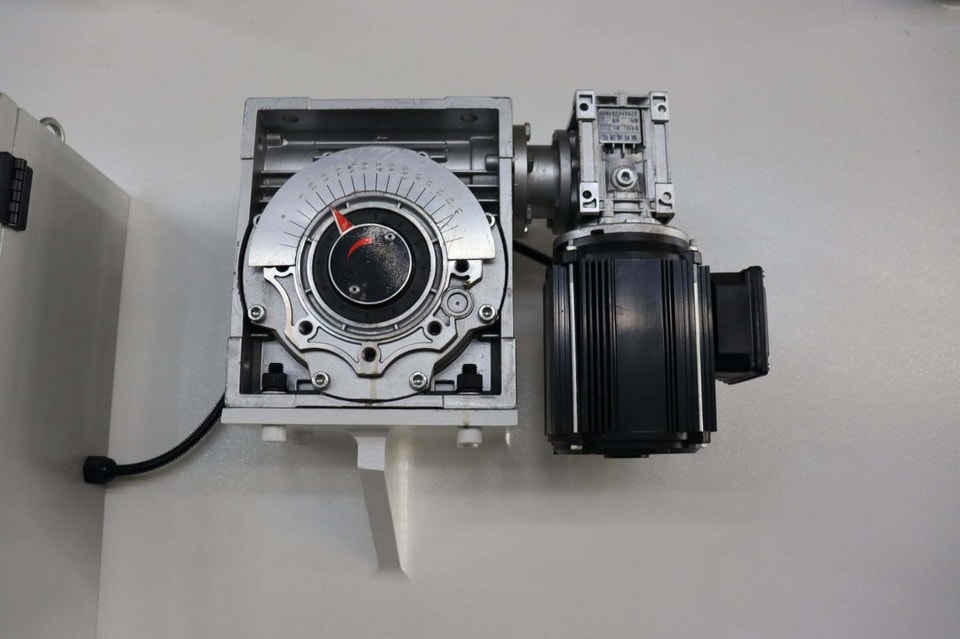

As tesouras guilhotina utilizam uma estrutura de guia por roletes de três pontos, com o porta-faca se movendo sem folga contra os trilhos-guia superior e inferior. A folga entre as lâminas é ajustada eletricamente pelo sistema, oferecendo maior praticidade e precisão.

A diferença entre ajuste manual e elétrico é significativa durante trocas frequentes de material. O ajuste elétrico economiza tempo e permite um controle de precisão mais fácil.

IV. Ajuste do ângulo de corte

O ângulo de corte de uma tesoura de viga oscilante é fixo e não pode ser ajustado, o que limita sua faixa de aplicação e a torna inadequada para chapas grossas.

O ângulo de corte de uma tesoura guilhotina pode ser ajustado entre 0° e 2°, permitindo ajustes conforme diferentes materiais de chapa, o que oferece uma clara vantagem no processamento de chapas grossas.

Um ângulo de corte ajustável significa que o equipamento pode se adaptar a mais tipos e espessuras de chapas. Essa função é especialmente útil se você trabalha com chapas de espessuras variadas.

V. Processamento e uso

A folga entre as lâminas de uma tesoura de viga oscilante precisa ser ajustada manualmente, e o ângulo de corte é fixo. O efeito de corte em chapas grossas é, em geral, mediano. Sua vantagem é o preço baixo; se não houver necessidade de alta precisão e a espessura da chapa estiver dentro de 8 mm, ela pode ser escolhida por uma questão de economia.

A folga entre as lâminas de uma tesoura guilhotina é ajustável eletricamente, alcançando o dobro da precisão de uma tesoura de viga oscilante. O ângulo de corte é ajustável, e a estrutura soldada integral passa por tratamento de envelhecimento por vibração, resultando em boa rigidez e alta precisão. Para chapas com espessura superior a 8 mm, recomenda-se uma tesoura guilhotina, pois o princípio da viga oscilante limita sua precisão de corte em chapas grossas. Sua desvantagem são os custos de fabricação e o preço mais elevados.

Em resumo, escolha uma tesoura de viga oscilante para chapas finas e orçamento limitado; escolha uma tesoura guilhotina para chapas grossas e exigências de alta precisão.

VI. Configuração e sistema

As tesouras de viga oscilante normalmente são equipadas com o sistema E21S, que controla o curso do batente traseiro e o curso da lâmina, e pode armazenar 40 programas. A alimentação frontal e o suporte pneumático traseiro são opcionais.

Além do E21S, as tesouras guilhotina também costumam ser equipadas com sistemas como P40 e DAC360S. Estruturalmente, geralmente contam com motor servo. Ao usar o P40, não é necessário um sistema separado para a alimentação frontal; o P40 pode ser usado diretamente na operação.

O sistema do tipo guilhotina superior oferece maior flexibilidade, e ambas as configurações externas estão disponíveis como opcionais.

VII. Recomendações de compra

As tesouras de chapa de viga oscilante são adequadas para cortar chapas finas quando não se exige alta precisão, e têm custo relativamente baixo. Se você precisa apenas de uso regular, cortes de pequenas espessuras, operação pouco frequente e tem orçamento limitado, uma tesoura de chapa de viga oscilante será suficiente.

As tesouras guilhotina têm ampla faixa de aplicação, processando aço inoxidável, ligas de alumínio e chapas de liga de alta resistência. Embora sejam um pouco mais caras, oferecem ótimo custo-benefício. Para cortar grandes volumes de chapas grossas com exigência de alta precisão, recomenda-se uma tesoura guilhotina.

Ambas podem lidar com chapas finas, mas uma tesoura de chapa de viga oscilante pode não fazer tudo o que uma tesoura guilhotina consegue. Se você não tem certeza se precisará processar chapas grossas no futuro, é aconselhável ter uma margem de segurança suficiente—comprar uma máquina subdimensionada ou com funções insuficientes resultará em custos de substituição muito mais altos no futuro do que adquirir a máquina certa desde o início.

Que espessura de chapa metálica você corta principalmente? Quais materiais você está cortando? Essas informações ajudarão você a determinar com mais precisão qual modelo de máquina escolher. Entre em contato para conversar.
