Quais são os pontos-chave das conexões elétricas de uma máquina de curvar tubos?

Quando se trata das conexões elétricas de máquinas de curvar tubos, já vi casos demais: a máquina é montada, as partes mecânicas estão ok, mas assim que é energizada, dispara um alarme, o servomotor vibra de forma irregular ou até queima a placa de acionamento. No fim, o problema sempre acaba sendo nas conexões elétricas. A fiação parece simples, mas há inúmeros detalhes.

A compatibilidade da alimentação elétrica e a sequência de fases são fundamentais.

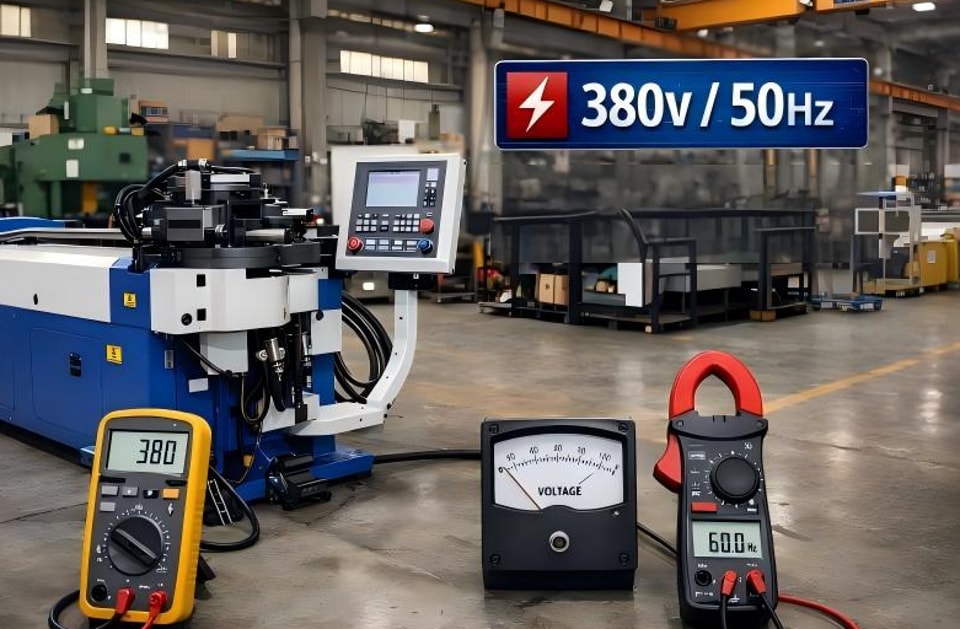

Antes de conectar a alimentação, confirme primeiro se a tensão e a frequência da oficina correspondem às indicadas na placa de identificação da máquina. Uma máquina de 380 V ligada a 220 V simplesmente não funciona, e uma máquina de 460 V ligada a 380 V pode gerar alarme no acionamento por subtensão. Se a tensão estiver incorreta, ajustá-la depois não resolverá.

A sequência de fases é facilmente esquecida. Se a sequência de fases de um motor trifásico estiver invertida, a bomba de óleo girará ao contrário e o sistema hidráulico não fornecerá pressão. Nos modelos de máquina de curvar tubos com braço sujeito a risco de cedência por gravidade, a rotação inversa pode fazer com que o braço de dobra caia inesperadamente sob a ação da gravidade, representando um risco à segurança. Antes de acionar a máquina para um teste, confirme se o sentido de rotação corresponde à seta na bomba de óleo; isso leva menos de meio minuto.

Especificações do cabo: não olhe apenas para a bitola

A seção transversal do cabo de alimentação deve ser selecionada com base na corrente nominal da máquina, com uma certa margem. Fios mais finos causarão queda de tensão sob cargas pesadas, resultando em movimentos fracos do braço de dobra e ângulos instáveis. Em algumas oficinas, por conveniência, usam-se os fios disponíveis, o que leva a superaquecimento, envelhecimento do isolamento e aumento significativo da taxa de falhas após certo período de operação.

Cabos de controle e linhas de sinal devem passar separadamente das linhas de potência e não devem ser agrupados. Se os cabos de sinal do servomotor e do encoder correrem paralelamente a linhas de potência de alta corrente por uma longa distância, a interferência é inevitável. A interferência no sinal de feedback do ângulo fará com que o ângulo do tubo dobrado oscile.

O aterramento não pode ser enfatizado o suficiente.

O aterramento inadequado é a causa raiz de muitas falhas inexplicáveis. Alarmes do servoacionamento, oscilações no sinal do encoder, interrupções na comunicação da tela sensível ao toque, falhas ocasionais—muitos problemas, após investigação, acabam decorrendo de um aterramento inadequado.

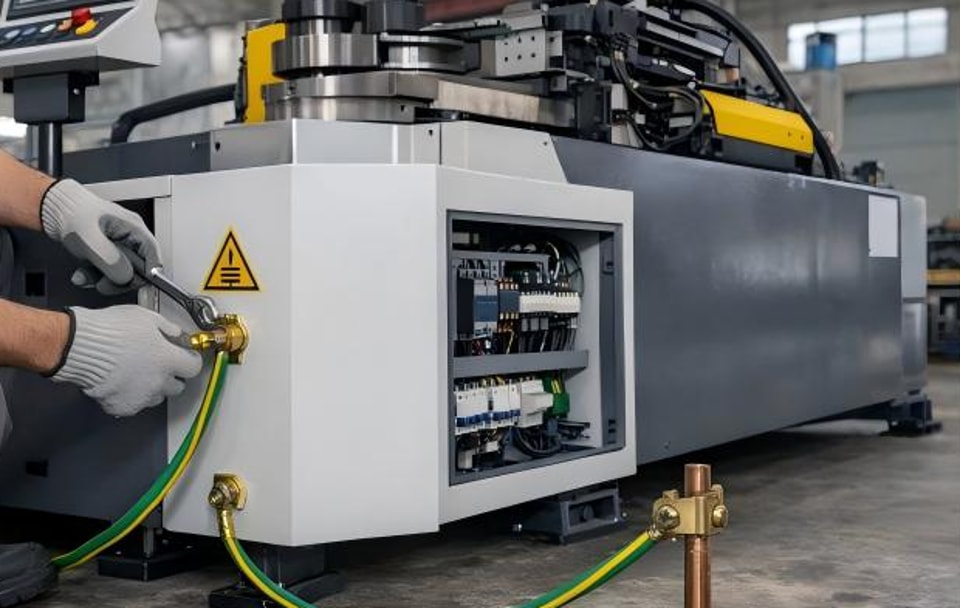

O aterramento deve ser feito separadamente, sem compartilhar o eletrodo de aterramento com máquinas de solda ou motores de alta potência. A resistência de aterramento deve ser a mais baixa possível, e o fio de aterramento deve ser um fio de cobre de espessura adequada. Se as condições de aterramento do sistema de distribuição de energia da oficina forem ruins, considere instalar uma haste de aterramento separada. Um aterramento adequado eliminará naturalmente muitas falhas elétricas.

O botão de parada de emergência e os circuitos de segurança devem passar por testes rigorosos.

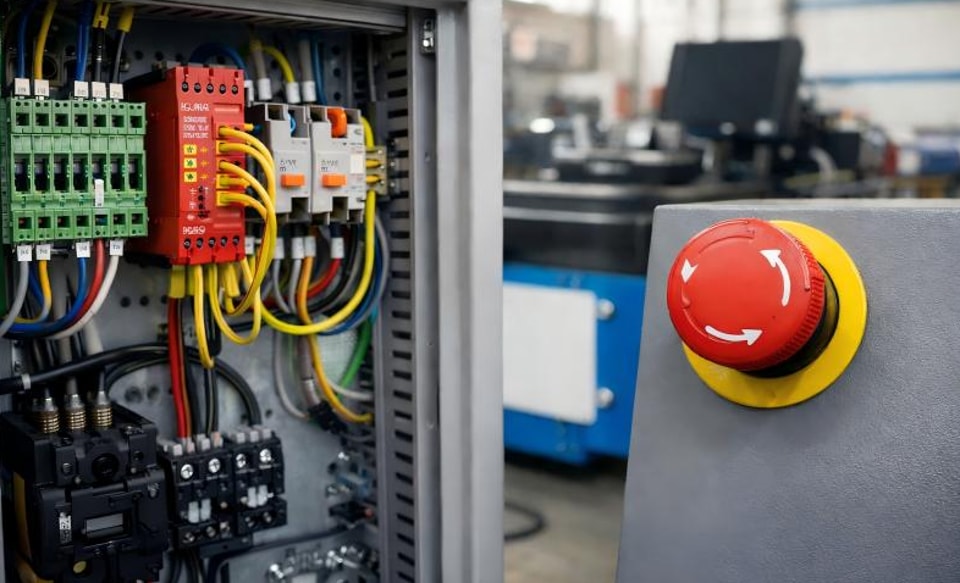

Um circuito de parada de emergência não é apenas uma questão de ligar os fios; cada componente deve ser testado individualmente. Ao pressionar o botão de parada de emergência no painel de controle, todos os movimentos devem parar imediatamente, sem atraso, e nenhum eixo deve permanecer em movimento. Os interruptores da porta de segurança e os fins de curso também devem ser verificados—a máquina deve parar automaticamente ou permanecer imóvel quando a porta for aberta.

Testes adequados nessa área garantem a segurança do operador. Não subestime o tempo gasto no teste de parada de emergência; vale a pena.

Aperto e identificação dos terminais de fiação.

Em ambientes com vibração, os terminais de fiação podem se soltar gradualmente. Terminais frouxos aumentam a resistência de contato, levando a superaquecimento, arco elétrico e sinais intermitentes. Use o torque adequado ao apertar; um aperto excessivo pode danificar os terminais.

Identifique claramente cada fio: qual é de alimentação, qual é de sinal e a qual terminal ele vai. Isso será crucial na solução de problemas.

Lista de verificação antes da energização

Você confirmou a sequência de fases? O fio de aterramento está conectado corretamente? Todos os terminais foram apertados? Os testes do botão de parada de emergência e do circuito de segurança foram realizados? Quando essas verificações forem concluídas, energizar a máquina praticamente eliminará falhas de partida causadas por problemas de fiação.

A padronização das conexões elétricas determina em grande parte a estabilidade e a taxa de falhas do equipamento durante a operação subsequente. Você já enfrentou algum problema na sua oficina por negligência em detalhes ao fazer a fiação dos equipamentos?
