Quais são os métodos de inspeção das calandras?

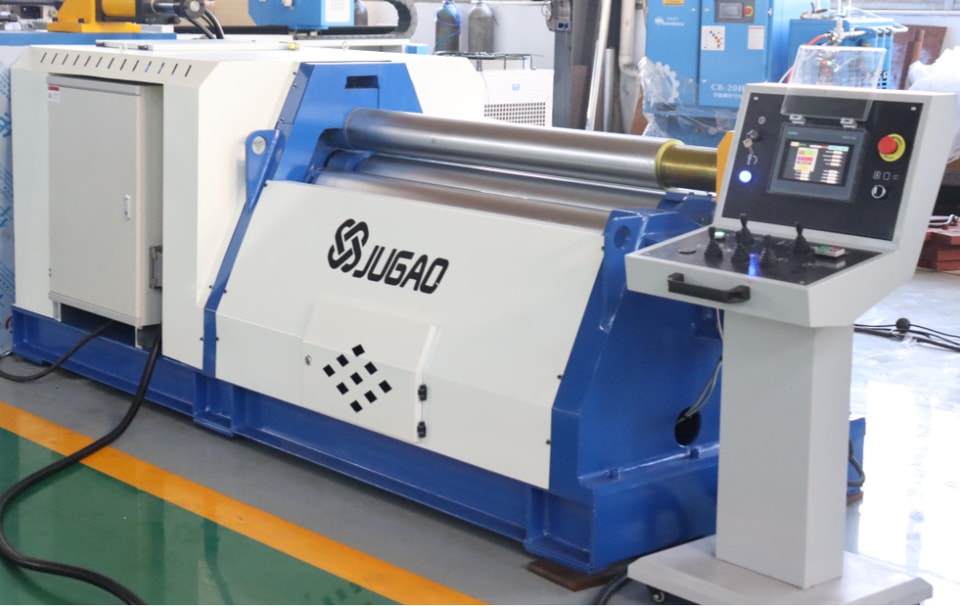

As máquinas de calandragem de três rolos e de quatro rolos são dois dos principais tipos de equipamentos de conformação usados para dobrar, encurvar e aplainar chapas metálicas. São amplamente utilizadas na construção naval, fabricação de caldeiras, aviação, hidrelétricas, decoração, estruturas metálicas e outros setores. A JUGAO CNC MACHINE produz uma linha completa de calandras com diversas especificações, estrutura racional e tecnologia avançada, oferecendo aos clientes produtos satisfatórios.

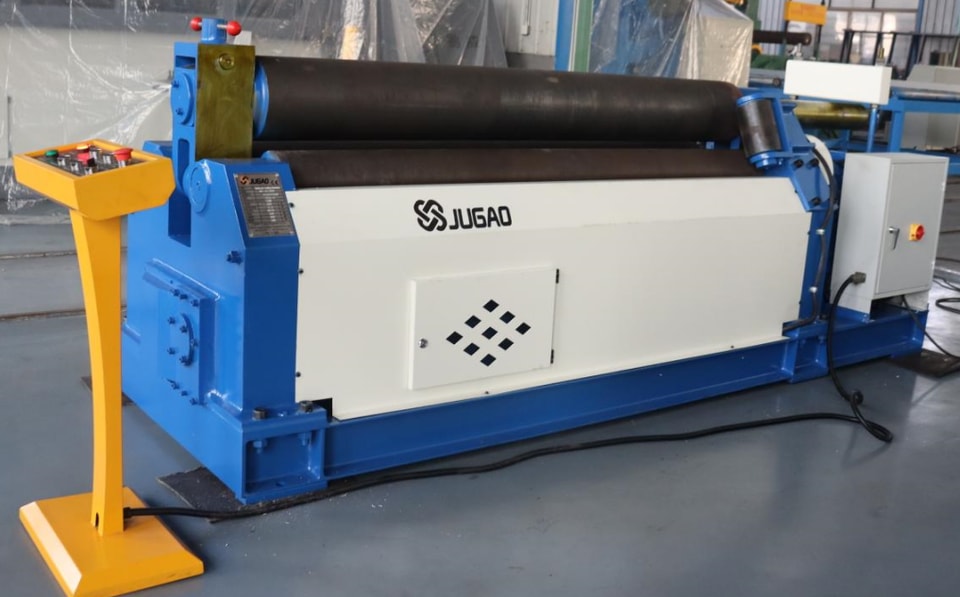

A calandra mecânica de três rolos é usada para laminar chapas de aço em formas cilíndricas. A pressão do rolo superior é acionada por um motor por meio de redutor, rolo de acionamento, sem-fim e fuso. A laminação é obtida pelo motor principal, que aciona o rolo inferior por meio do redutor principal e da engrenagem aberta, tornando-o o rolo ativo durante a laminação. Como a altura do rolo inferior permanece constante, isso facilita a alimentação e a operação.

A estrutura principal da calandra de três rolos é composta por um conjunto do rolo superior e dispositivo de prensagem, um conjunto do rolo inferior, um dispositivo de acionamento principal, um dispositivo de inclinação, chassis laterais esquerdo e direito e uma base.

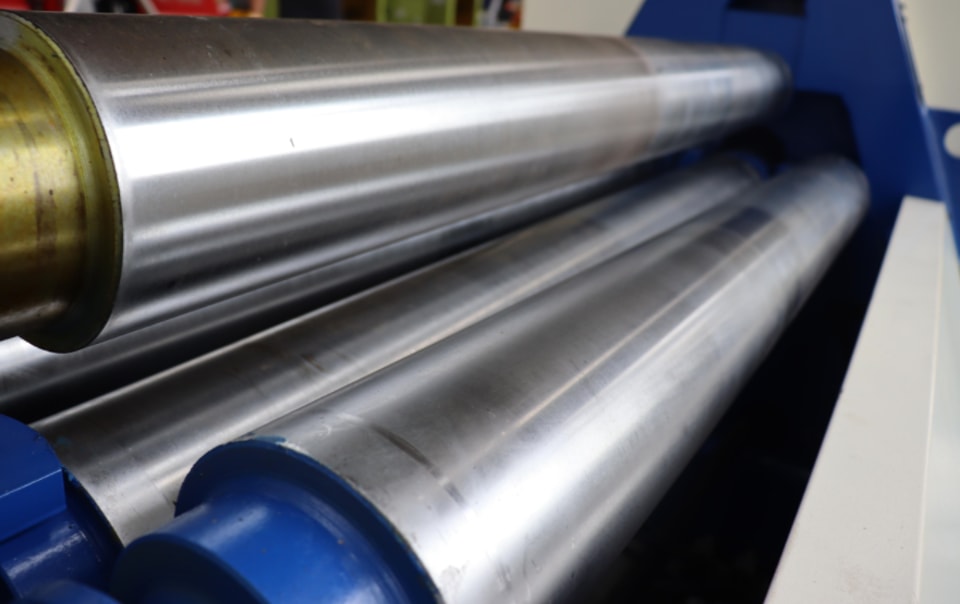

1. Rolo superior e dispositivo de prensagem da calandra: o conjunto do rolo superior é composto pelo rolo superior, caixa de mancais do rolo superior etc. O rolo superior é forjado em aço 45#, com tratamento térmico até HB245-285. Mancais de deslizamento são instalados nas caixas de mancais nas duas extremidades do rolo superior. Os mancais de deslizamento do rolo superior são feitos de material composto SF-2. O dispositivo de prensagem é acionado por um motor auxiliar, que transmite mecanicamente o torque por meio de redutor, engrenagem sem-fim e porca do fuso, fazendo o rolo superior subir e descer. A engrenagem sem-fim e a porca são feitas de liga à base de zinco ZA27; o sem-fim é forjado em aço 45# e tratado termicamente até HB245-285.

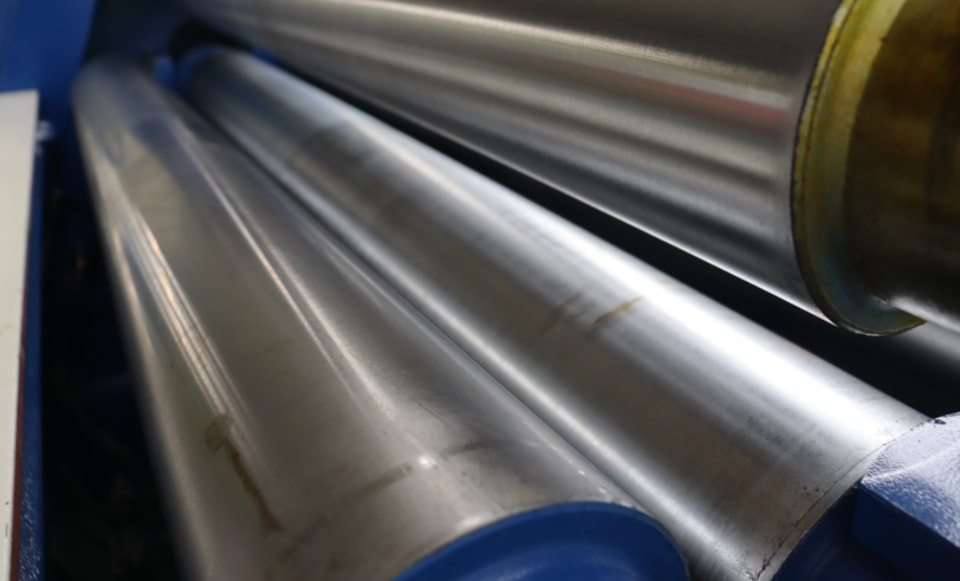

2. Conjunto do rolo inferior: o conjunto do rolo inferior é composto por rolo inferior, caixa de mancais do rolo inferior, engrenagem aberta do rolo inferior, mancal de deslizamento do rolo inferior etc. O rolo inferior é o rolo motriz, transmitindo torque ao rolo inferior por meio da engrenagem de saída do acionamento principal, da engrenagem aberta do rolo inferior etc. O rolo inferior é forjado em aço 45#, com tratamento térmico até HB245-285; a engrenagem do rolo inferior também é feita de aço 45#, com tratamento térmico até HB245-285, e a superfície dos dentes é temperada por alta frequência até HRC45-50. O mancal de deslizamento do rolo inferior é feito de material composto SF-2.

3. Unidade de acionamento principal: a unidade de acionamento principal é composta por motor principal, redutor de engrenagens, freio etc.

4. Dispositivo de inclinação: o dispositivo de inclinação é composto por estrutura de inclinação, pinos etc.

5. Chassis laterais esquerdo e direito e base: os chassis laterais esquerdo e direito e a base são chapas de aço soldadas, submetidas a envelhecimento por vibração após a soldagem.

Sistema de controle elétrico: o sistema de controle é composto por um armário de controle elétrico e um console de operação. Alimentação: 380 V/50 Hz. O interruptor principal possui proteção contra curto-circuito e proteção contra sobrecarga para o motor principal. O avanço e o reverso do motor são controlados por um contator CA; os componentes de controle de alta tensão incluem disjuntores, fusíveis, contatores, relés térmicos, botões, interruptores, luzes indicadoras etc. Para garantir a segurança operacional e do equipamento, são instalados fins de curso nas extremidades de todas as partes móveis do equipamento, e um botão de parada de emergência fica localizado no lado fixo da estrutura. O armário de controle está equipado com todos os botões de comando e luzes indicadoras de todo o processo de laminação do produto, permitindo o controle da operação da máquina e de vários estados de trabalho.
