Princípio de funcionamento e características estruturais de uma máquina de curvar perfis de três rolos

Uma máquina de curvar perfis é um equipamento de processamento de alta eficiência, especialmente projetado para curvar diversos materiais de aço com formatos irregulares, como cantoneiras, perfis U, perfis I, barras chatas, barras quadradas e barras redondas. Ela pode realizar os processos de calandragem e endireitamento em uma única operação de alimentação.

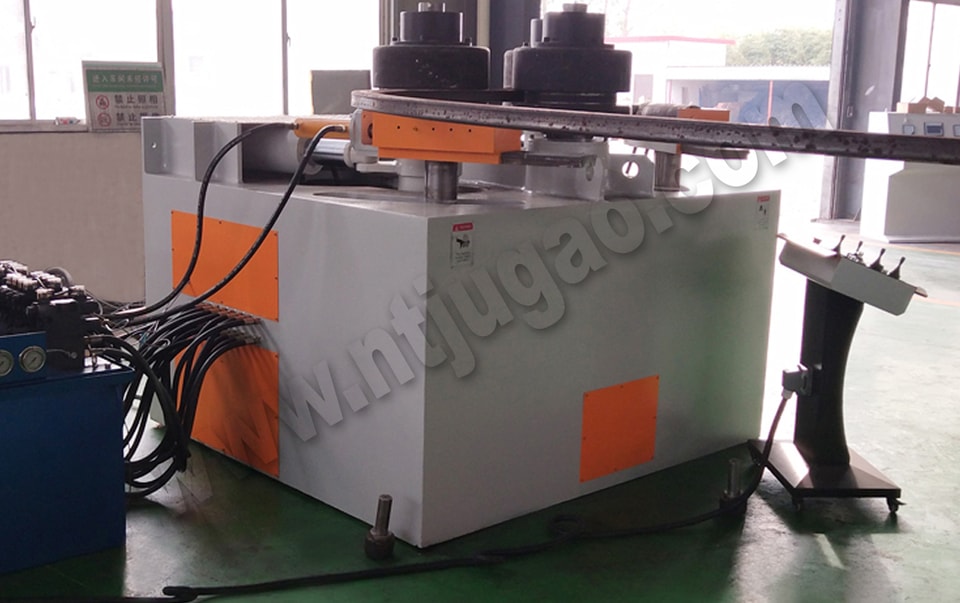

A máquina de curvar perfis de três rolos da nossa empresa foi projetada e fabricada com base em tecnologia estrangeira avançada. Ela é composta principalmente por uma bancada, rolos laterais, rolos de apoio, sistema de transmissão, sistema elétrico, sistema hidráulico e matrizes. A máquina de curvar perfis de três rolos possui função de pré-curvatura. Os três rolos de trabalho são rolos de acionamento principal, movidos por motores hidráulicos e engrenagens. Os dois rolos inferiores são acionados hidraulicamente e podem se mover em arco ao redor de um centro de rotação fixo. Os rolos de apoio e os rolos-guia de endireitamento ficam posicionados em ambos os lados dos rolos de trabalho, ajudando a garantir a qualidade da calandragem de perfis com seções transversais assimétricas, como cantoneiras.

O rolo de endireitamento da máquina de curvar perfis de três rolos possui três movimentos:

(1) Pode mover-se para cima e para baixo;

(2) Pode mover-se simultaneamente para cima e para baixo em arco com o rolo inferior;

(3) Pode girar simultaneamente para garantir a qualidade de conformação do perfil durante o processo de calandragem.

O deslocamento de elevação dos dois rolos inferiores é exibido digitalmente, de forma clara e intuitiva. A máquina é equipada com uma mesa de operação independente para facilitar o uso. A bancada da máquina possui uma estrutura de chapas de aço soldadas e passa por recozimento para eliminar as tensões internas. Os rolos laterais são instalados na cavidade da bancada. Por meio dos dois cilindros dos rolos laterais, eles podem mover-se para cima e para baixo em arco ao redor do eixo central, acompanhando a ranhura em arco da bancada. Os rolos de apoio são instalados nos braços rotativos esquerdo e direito. Eles podem mover-se em arco junto com os rolos laterais. Ao mesmo tempo, por meio do cilindro de rotação e do cilindro de elevação dos rolos de apoio, podem girar e elevar-se ao redor dos braços rotativos em um ângulo especificado. A elevação dos cilindros dos rolos laterais conta com um dispositivo de exibição digital para facilitar a operação. A máquina possui resistência e rigidez suficientes para curvar perfis dentro de sua capacidade. Com a troca da matriz, ela pode calandrar e curvar perfis como cantoneiras, barras chatas, barras quadradas, perfis U, perfis I, barras redondas e tubos de aço.
