Guilhotina de feixe oscilante 6-3200 QC12K com controlador E21
Guilhotina de feixe oscilante 6-3200 QC12K com controlador E21
Características do produto
1. Transmissão hidráulica, suporte de ferramenta do tipo pêndulo. A soldagem geral da estrutura é robusta e durável, e o uso de um cilindro de nitrogênio proporciona retorno suave e rápido.

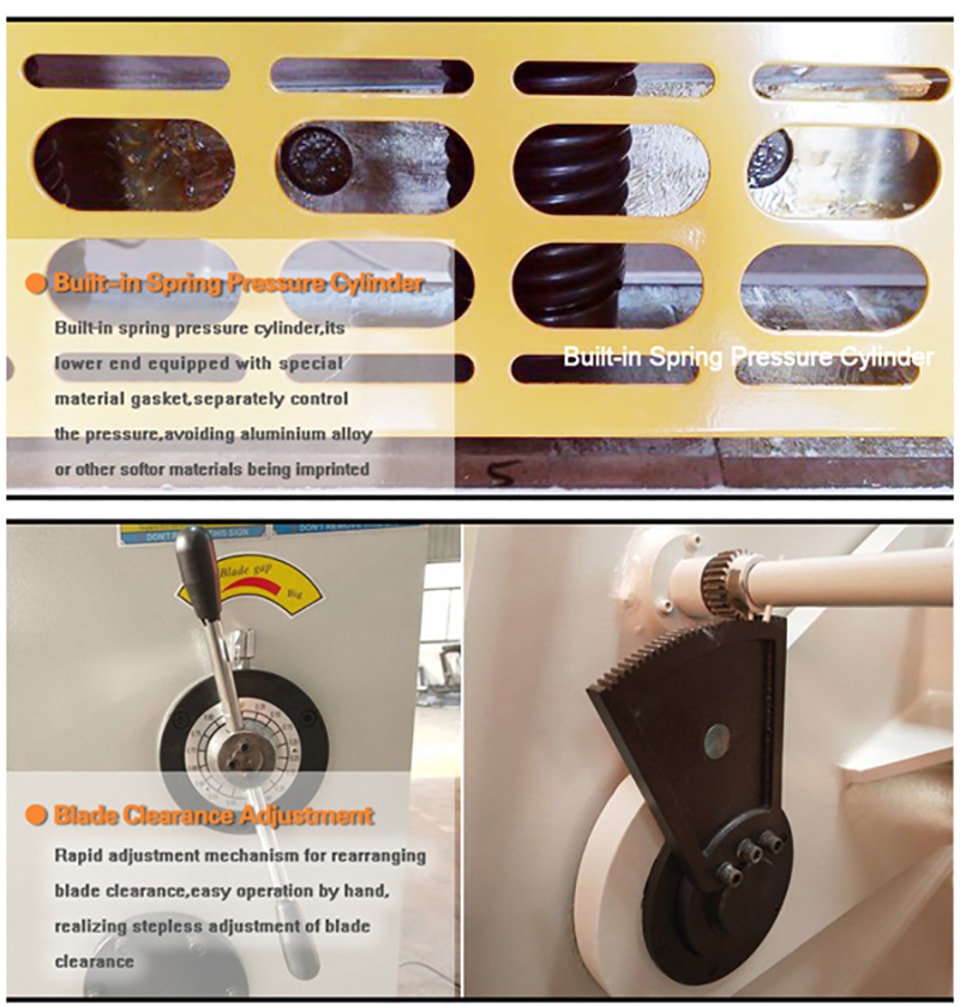

2. Possui função de ajuste contínuo do curso. A folga entre as lâminas superior e inferior é ajustada pela alavanca, e o vão da lâmina é uniforme e rápido.
3. Sistema de controle NC e encoder de posição, inversor, sistema de controle em malha fechada, alta velocidade, alta precisão de posicionamento, boa estabilidade, garantindo com precisão a exatidão do deslocamento do batente traseiro, enquanto o sistema CNC conta com compensação de precisão e detecção automática, entre outras funções adicionais.

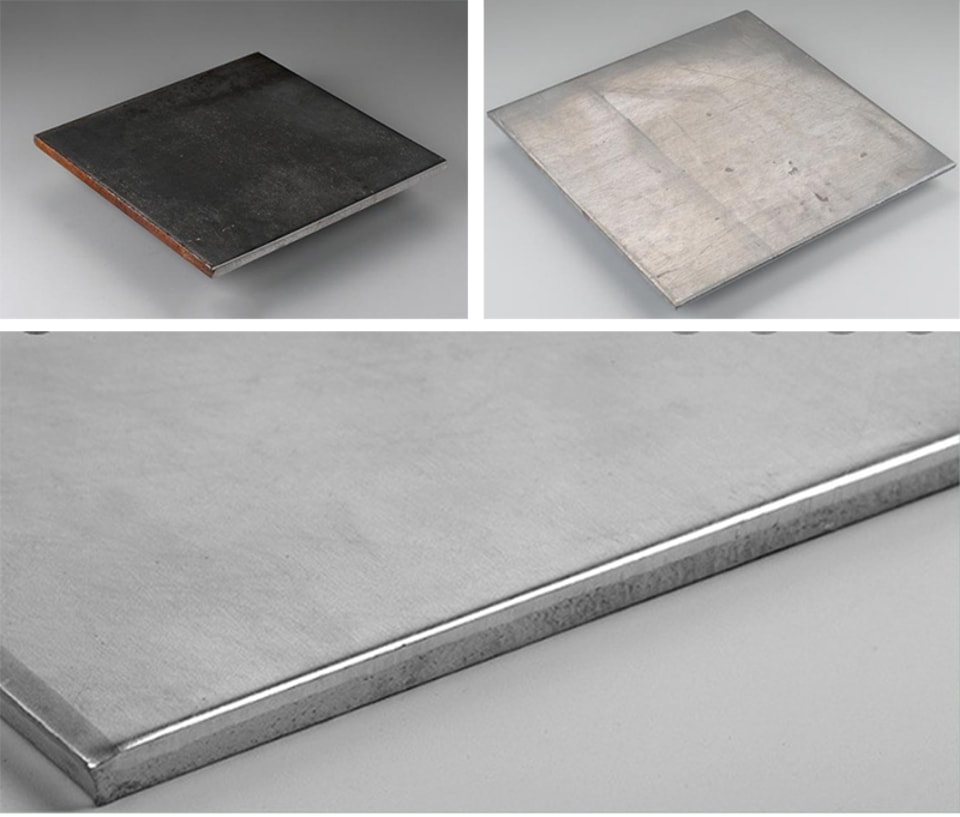

Exibição de amostra
Parâmetro técnico
Nome | Dados | Unidade | Observações | |
Espessura máxima de corte | 6 | mm |
| |
Largura máxima de corte | 3200 | mm |
| |
Resistência do material a ser cisalhado | 500 | N/mm2 |
| |
Ângulo de corte | 1°30′ |
| ||
Curso máximo do batente traseiro | 20-600 |
| ||
Frequência de curso | 14 | Por/min |
| |
Distância entre colunas verticais | 3400 | mm |
| |
Comprimento da lâmina | 3300 | mm |
| |
Altura da bancada de trabalho | 800 | mm |
| |
Motor principal | Modelo | Y132M-4 |
| |
Potência | 7.5 | KW |
| |
Velocidade | 1450 | rpm |
| |
Motor do batente traseiro | Modelo | Y802-6 | B5 | |
Potência | 0.55 | KW |
| |
Velocidade | 900 | rpm |
| |
Bomba de engrenagem | Modelo | 25MCY14-1B |
| |
Potência | 25 | L/min |
| |
Pressão | 31.5 | MPa |
| |
Dimensões | Comprimento | 3820 | mm |
|
Largura | 1660 |
| ||
Altura | 1620 |
| ||
Peso | 6100 | Kg | ||
Lista de marcas de acessórios
DETALHES DO PRODUTO
Não | Nome do acessório | Modelo/Fabricante | Outros | Configuração |
1 | Sistema CNC | Sistema NC þE21 Estun | Padrão | |
2 | Elétrica | Schneider Electric da Alemanha | Chave de fim de curso e interruptor de limite | |
3 | Motor principal | Motor Siemens | ||
4 | Conversor de frequência | JRACDRIVE | Controle de posicionamento | |
Precisão garantida | ||||
5 | Interruptor de pedal | Coreia do Sul KACON | ||
6 | Batente traseiro | Guia linear com parafuso de esferas - HIWIN Taiwan | ||
7 | Sistema hidráulico | Bosch Rexroth Alemanha | ||
8 | Bomba de óleo | SUNNY USA | ||
9 | Anel de vedação | PARKER-América | ||
10 | Conector do tubo de óleo | Conector da carcaça | ||
11 | Protetor de segurança frontal | Produzido pela ERMAK | ||
12 | Proteção de segurança traseira | Produzido pela ERMAK | ||
13 | Lâmina | Um conjunto de lâminas superior e inferior | ||
14 | Dispositivo de prensagem | Produzido pela ERMAK | ||
15 | Mesa de alimentação automática | Produzido pela ERMAK | Opcional | |
16 | Grande abertura de garganta | Produzido pela ERMAK | ||
17 | Sistema de lubrificação automática | Produzido pela ERMAK | ||
18 | Esquadro frontal | Produzido pela ERMAK | ||
19 | Linha de corte a laser | Produzido pela ERMAK | ||
20 | Sistema de refrigeração | Produzido pela ERMAK | ||
21 | Sistema de segurança traseiro | Produzido pela ERMAK | ||
22 | Suporte pneumático | Produzido pela ERMAK | ||
23 | Proteção por cortina de luz | Kele | ||
24 | Opções de sistema | E200P DA310 DA360 | ||
25 | Norma de segurança | þCE ¨CSA þNR-12 ¨OSHA | ||
PEÇAS DE REPOSIÇÃO E FERRAMENTAS ESPECIAIS
Acessório | ||||
1 | GB801-2011 | Parafuso M16X500 | Peça | 4 |
2 | GB7160-2016 | Porcas M16 | Peça | 4 |
3 | GB98-2015 | Ferramentas infláveis | Peça | 1 |
4 | GB610-2014 | Chave da caixa elétrica | Peça | 1 |
5 | GB766-2018 | Chave de energia da caixa de botões | Peça | 2 |
6 | GB568-2018 | Interruptor de pedal | Peça | 1 |
Peças de reposição | ||||
7 | GB689-2018 | Anel de vedação tipo O | Peça | 17 |
8 | GB638-2018 | Anel de vedação combinado | Peça | 16 |
LISTA DE DOCUMENTOS ANEXOS:
Documento | |||
1 | Manual de operação | Copiar | 1 |
2 | Certificado CE | Copiar | 1 |
3 | Lista de embalagem/Fatura comercial (Certificado de origem) | Copiar | 1 |
4 | Inspeção aprovada | Copiar | 1 |
PEÇAS OPCIONAIS
Controlador
- Sistema de refrigeração
- Mesa de alimentação automática
- Apoio traseiro pneumático
- Sistema de segurança traseiro

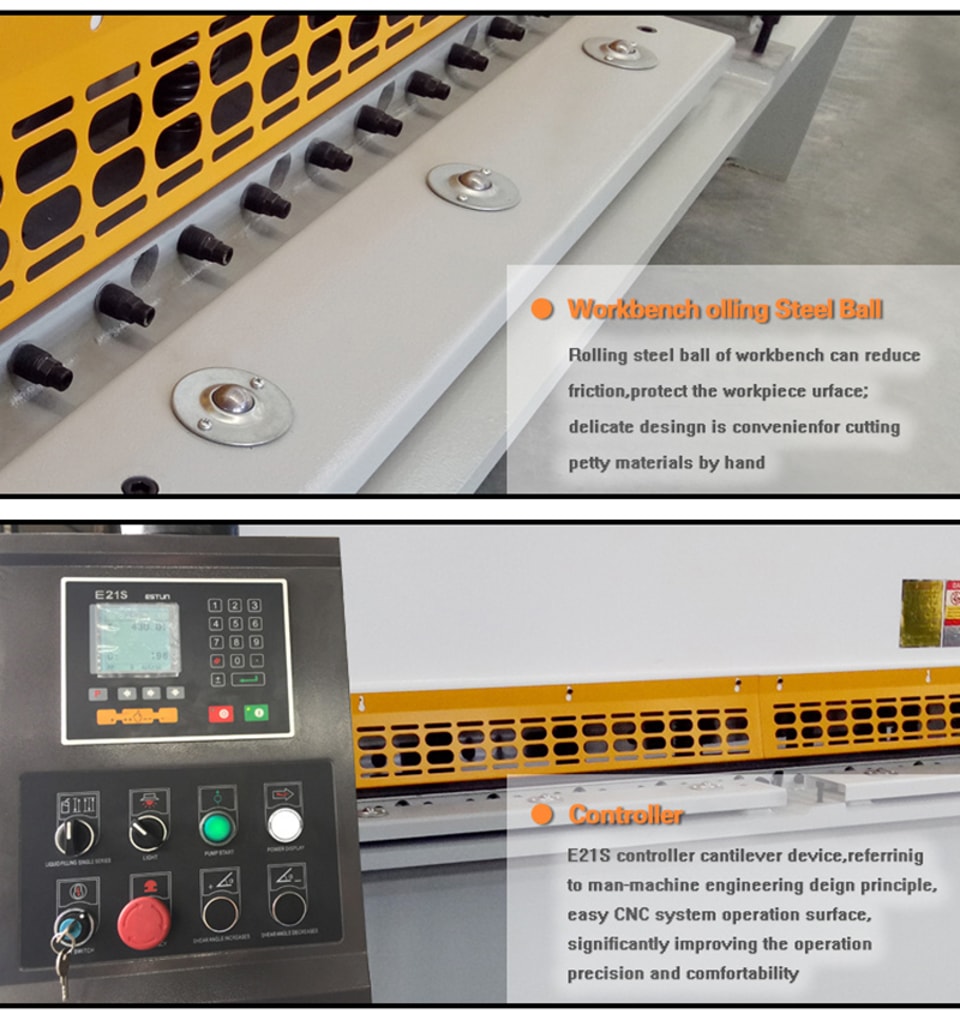

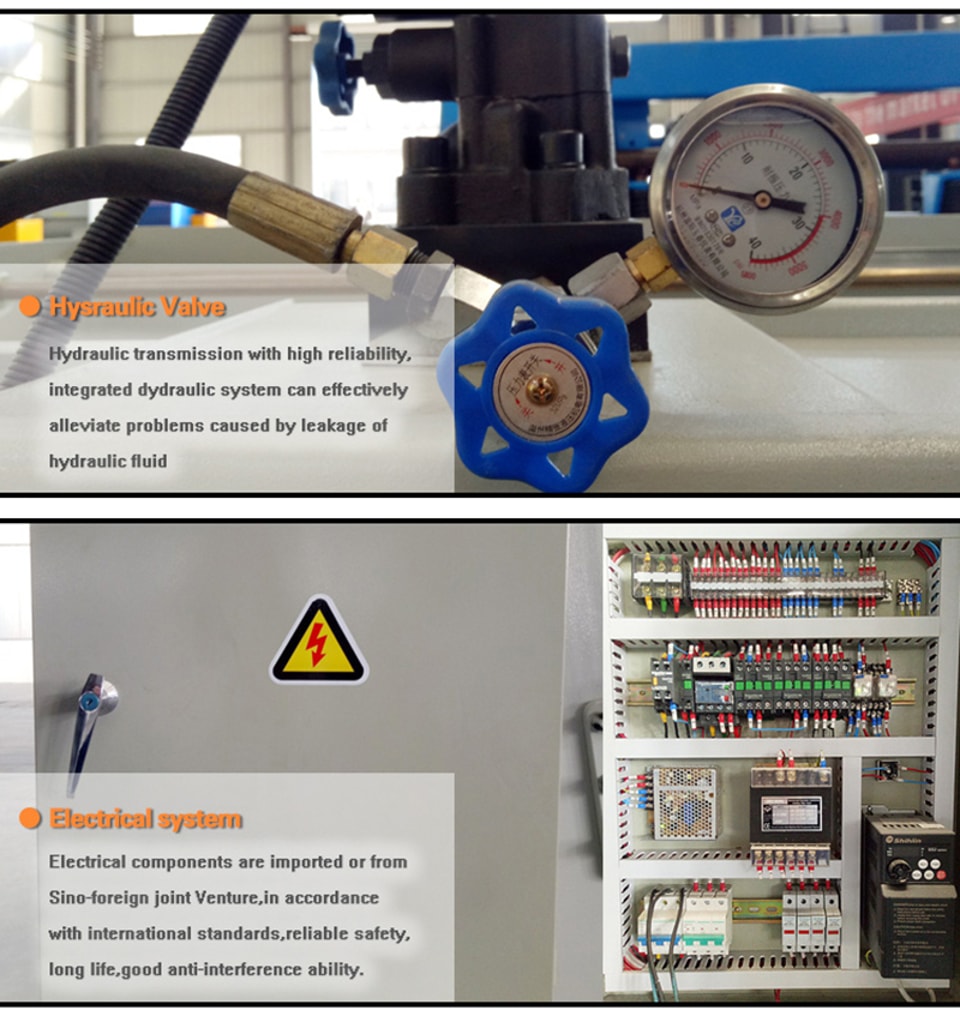

Detalhes do produto
