Descrição do produto

Funções

A prensa hidráulica de calibração e montagem da série Y41 é uma prensa hidráulica multifuncional de porte médio e pequeno. É adequada para peças de eixo e outros materiais de aço, bem como para peças de manga ou bucha para montagem por prensagem. Também pode ser usada para prensar peças em pó ou plásticas com requisitos de prensagem simples.

Desempenho Técnico

1. Design totalmente europeu; estrutura de aço soldado, rígida à flexão e com alta resistência à tração, em material ST44 A1;

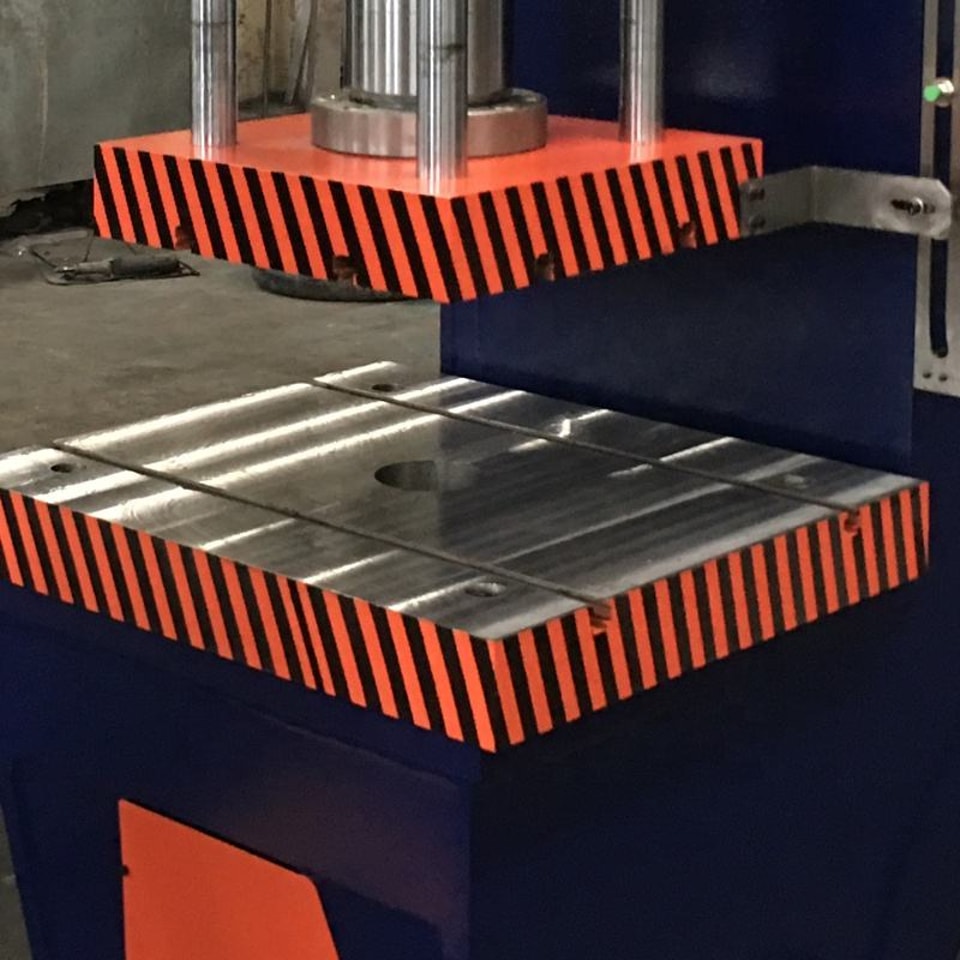

2. Transmissão totalmente enclausurada, de fácil acesso para manutenção; elimina partes salientes expostas; mesas deslizantes e de apoio com ranhuras em T;

3. Utiliza bomba de pistão de vazão variável — oferece alta resistência à pressão, alta velocidade, durabilidade e baixo ruído;

4. O sistema de tubulação hidráulica utiliza circuitos integrados — o bloco manifold se encaixa dentro da prensa para reduzir a tubulação e os vazamentos de óleo; fácil de manter, simples e seguro. O sistema hidráulico é da Bosch, Alemanha;

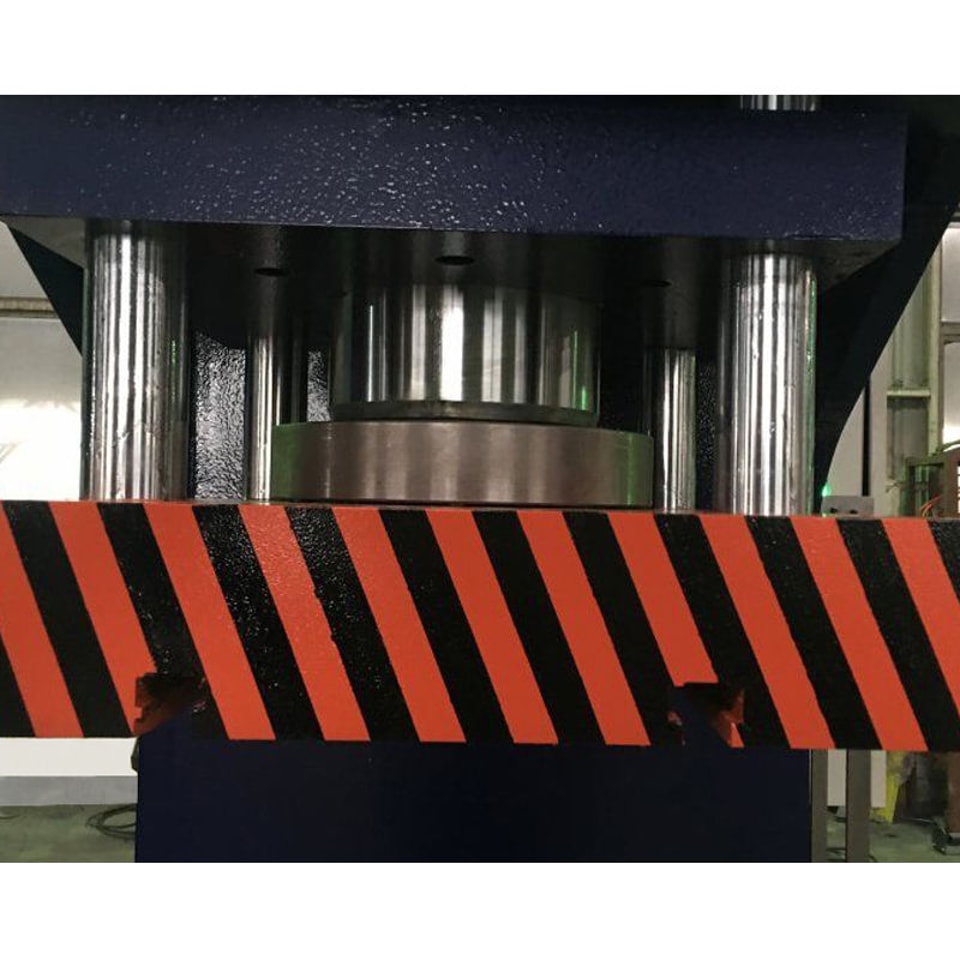

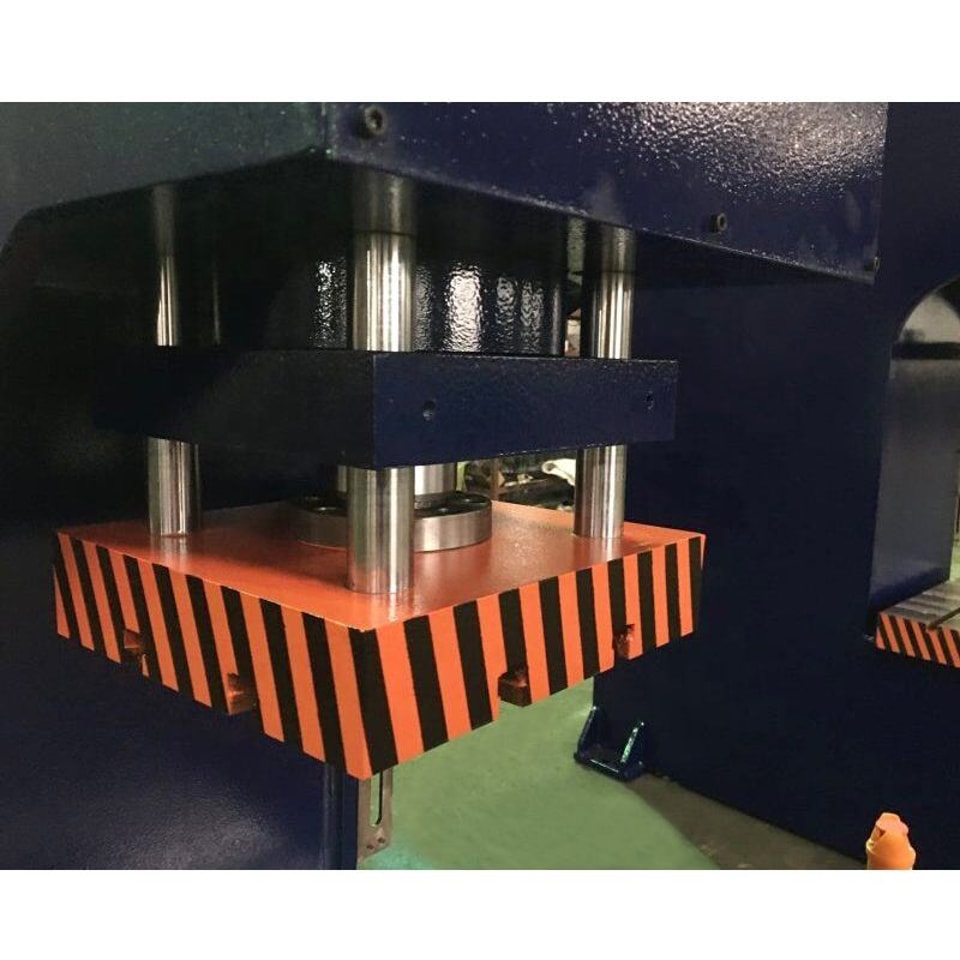

5. Dispositivo de guia: adota quatro guias cilíndricas de posicionamento para garantir precisão estável, além de facilitar testes e manutenção;

6. As prensas operam com design automático de um ciclo; design com dois botões manuais para operação simples e segura. As prensas podem realizar três modos de operação: ajuste, manual e semiautomático;

7. O controle PLC da prensa é flexível e seguro. Os sensores de proximidade ajustáveis permitem ajustar o curso em segundos;

8. A máquina conta com controle por botão bimanual e pedal: antiamarração, controles sem repetição e com proteções circulares; em conformidade com a OSHA;

9. Você pode escolher entre dois controles:

# Pedestal móvel com altura ajustável para conforto e facilidade de operação, com botões duplos tipo palma e parada de emergência adicional.

# Interruptor pedal móvel de acionamento manual

Aplicação

A série Y41 é amplamente utilizada em setores como máquinas-ferramenta, motores de combustão interna, máquinas têxteis, eixos, rolamentos, máquinas de lavar, motores de veículos, motores de ar-condicionado, indústria elétrica, empresas militares e linhas de montagem automotivas etc.

Parâmetro

Força de prensagem (não inferior a)	kN	1600
Coxim hidráulico com extrator (força não inferior a)	kN	600
Curso do extrator (não inferior a)	mm	0-170
Velocidade de aproximação para baixo (não inferior a)	mm/s	230
Velocidade de trabalho (não inferior a)	mm/s	23
Velocidade de retração para cima (não inferior a)	mm/s	220
Tamanho da mesa (não inferior a)	mm	1000 x 650
Ranhuras em T na mesa 22Н8 (não inferior a)	pcs	4
Dimensão do cursor (não inferior a)	mm	1000 x 650
Ranhuras em T no cursor 22N8 (não inferior a)	pcs	4
Diâmetro do furo na mesa	mm	indicar
Ranhuras em T na mesa (não inferior a)	pcs	3
Guias lineares do cursor (não inferior a)	pcs	8
Distância cursor-mesa (altura aberta) (não inferior a)	mm	650
Curso de trabalho (não inferior a)	mm	0-350
Potência do motor	kW	indicar
Velocidade do motor	rpm	indicar
Volume do tanque	L	indicar
