Calandra de perfis hidráulica W24S-16

E-mail:info@ntjugao.com

Tel:008613222111178

Whatsapp:+8613222111178

SOLICITE UM ORÇAMENTO

Descrição do produto

Principais características estruturais

1. Os rolos são temperados e fabricados em aço de alta qualidade.

2. Os eixos de transmissão são temperados e retificados, com suporte de rolamento cônico duplo.

3. A máquina pode ser configurada na posição de trabalho horizontal ou vertical.

4. Guias angulares laterais hidráulicas, rolos de conformação hidráulicos de dupla prensagem.

5. Guias laterais duplamente ajustáveis; os rolos são acionados por 3 motores hidráulicos separados; os rolos inferiores movem-se hidraulicamente para cima e para baixo.

6. Pré-dobramento, enrolamento e calibração por rolos perfeitamente completos.

7. Três rolos são acionados. Princípio de funcionamento: dois rolos inferiores como rolos principais de acionamento, transmissão tripla com engrenagens, display digital com precisão de ±0,1 mm.

Aplicação

Pode processar vários perfis metálicos, como aço cantoneira, aço chato, barra redonda e outros perfis de seção transversal.

Exibição de amostra

Parâmetros técnicos

Nº	Nome		DADOS	UNIDADE	OBSERVAÇÕES
1	Diâmetro do eixo superior		80	mm
2	Diâmetro dos eixos inferiores		70	mm
3	Diâmetros dos rolos		245	mm
4	Velocidade de trabalho		6	m/min
5	Motor principal		4	KW
6	Pressão máxima de trabalho do sistema hidráulico		25	MPa
7	Dimensões da máquina	Comprimento	1500	Mm
		Largura	1000	Mm
		Altura	1400	Mm
8	Peso		2000	Kg

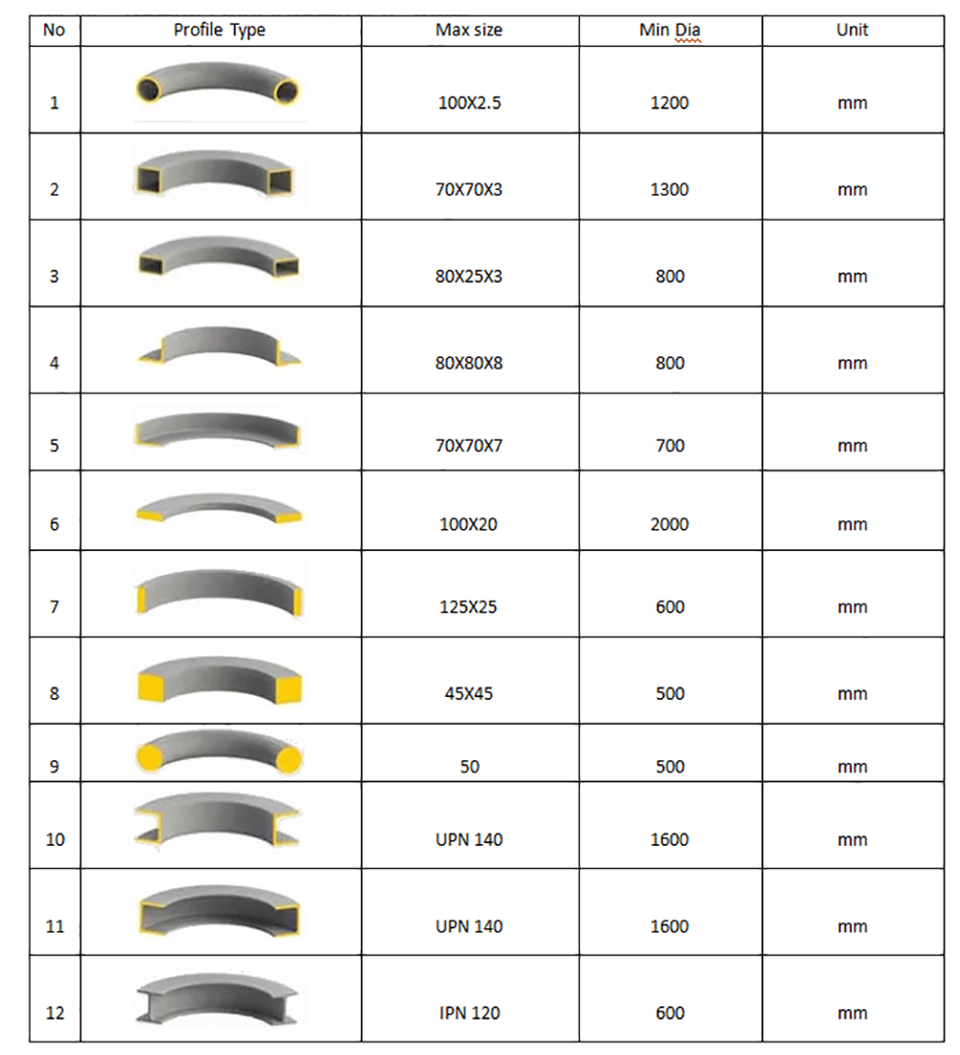

Capacidade

Lista de marcas de acessórios

N.º	Nome	Modelo/Fabricante	Outros	Configuração
1	Controlador CNC	þ Siemens		Padrão
2	PLC	Omron Japão
3	Elétrica	Schneider Electric da Alemanha	Chave de fim de curso e interruptor de limite
4	Motor hidráulico	Motor Siemens
5	Motor principal	Motor Siemens
6	Interruptor de pedal	Coreia do Sul KACON
7	Sistema hidráulico	Bosch Rexroth Alemanha
8	Bomba de óleo	SUNNY USA
9	Rolamento	WFD China
10	Anel de vedação	PARKER-América
11	Conector do tubo de óleo	Conector da carcaça
12	Rolo de trabalho	Aço liga 42CrMo
13	Transdutor	OMRON Japão
14	Moldes para tubo redondo	Produzido pela JUGAO		Opcional
15	Aviso de alta temperatura do óleo	þ Sim
16	Proteção contra alta pressão do óleo	þ Sim
17	Proteção contra sobrecarga do motor	þ Sim
18	Proteção contra fuga de corrente	þ Sim
19	Relé de segurança	þ Sim
20	Monitoramento e válvulas redundantes	þ Sim
21	Norma de segurança	þCE ¨CSA þNR-12 ¨OSHA

PEÇAS DE REPOSIÇÃO E FERRAMENTAS ESPECIAIS

Acessório
1	GB801-2011	Parafuso M16X500	Peça	4
2	GB7160-2016	Porcas M16	Peça	4
3	GB610-2014	Chave da caixa elétrica	Peça	1
4	GB568-2018	Interruptor de pedal	Peça	1
Peças de reposição
5	GB689-2018	Anel de vedação tipo O	Peça	17
6	GB638-2018	Anel de vedação combinado	Peça	16

LISTA DE DOCUMENTOS ANEXOS:

Documento
1	Manual de operação	Copiar	1
2	Certificado CE	Copiar	1
3	Lista de embalagem/Fatura comercial (Certificado de origem)	Copiar	1
4	Inspeção aprovada	Copiar	1
