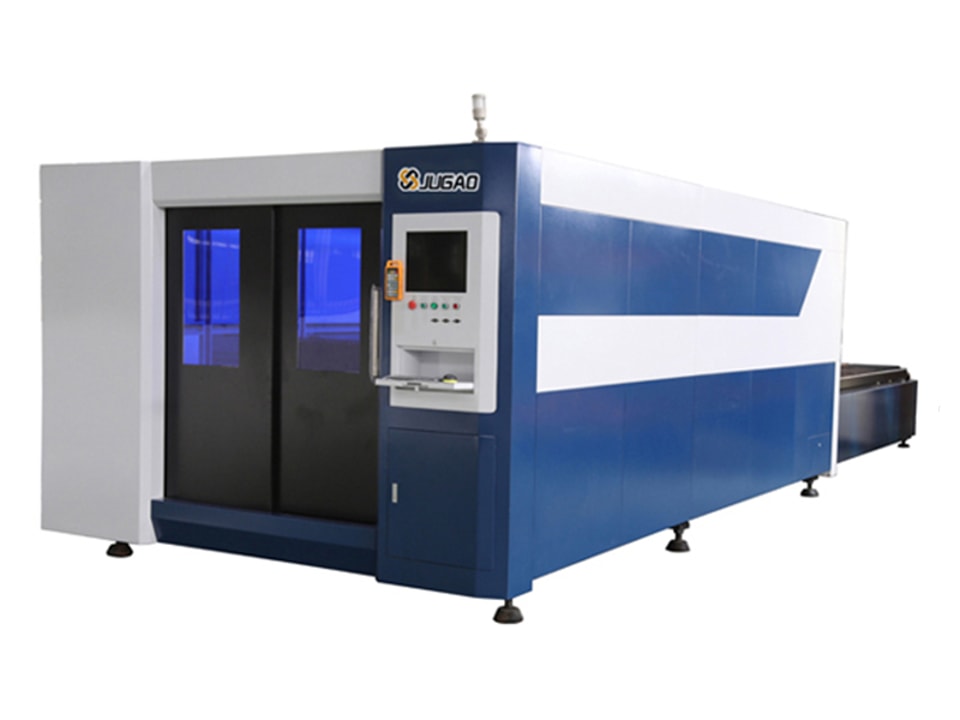

Máquina de corte a laser de fibra CNC 2000W com mesa de trabalho 1500X3000mm

Home > Produtos > Tecnologia Laser > Máquina de corte a laser de fibra CNC 2000W com mesa de trabalho 1500X3000mm

Máquina de corte a laser de fibra CNC 2000W com mesa de trabalho 1500X3000mm

E-mail:info@ntjugao.com

Tel:008613222111178

Whatsapp:+8613222111178

SOLICITE UM ORÇAMENTO

Descrição do produto

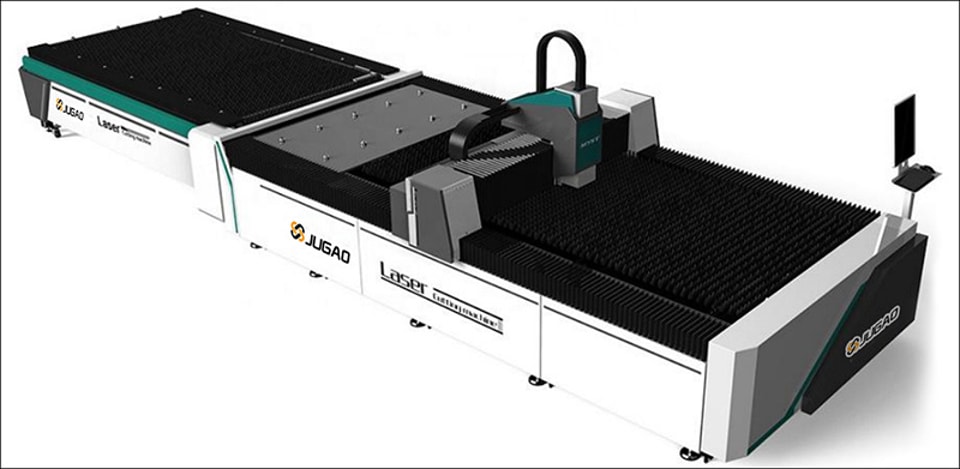

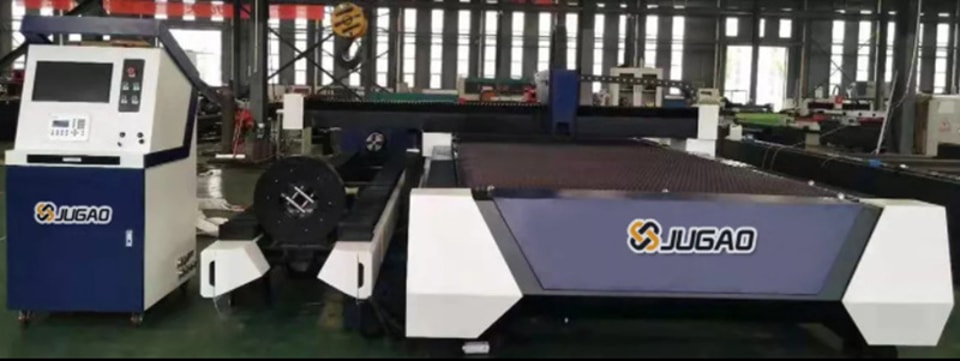

Máquina de corte a laser de fibra 2000 W

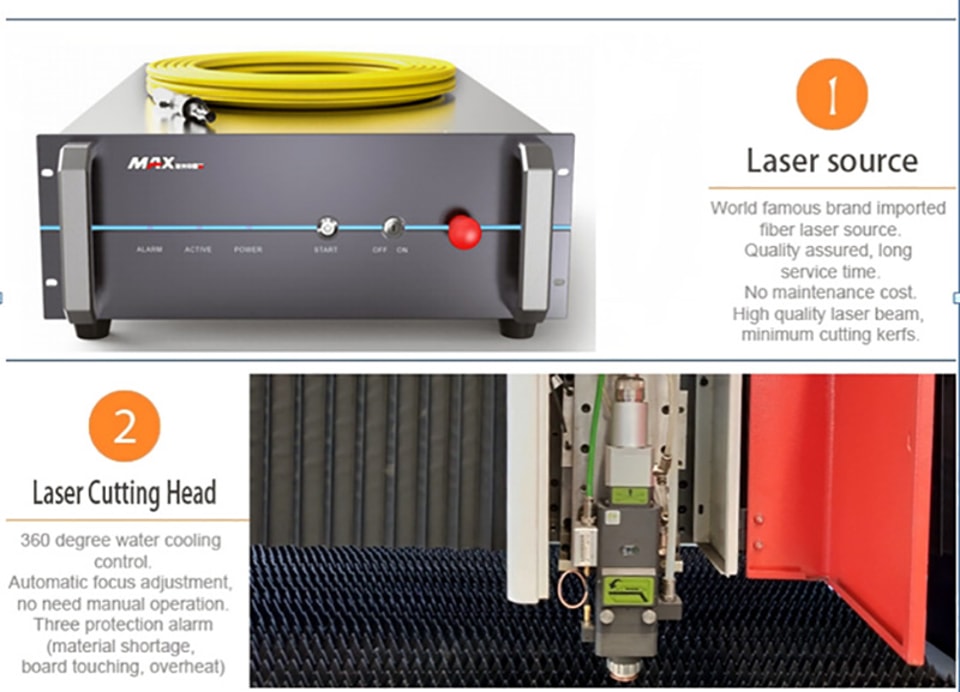

A máquina de corte a laser de fibra adota a renomada fonte de laser de fibra da Alemanha e a cabeça de corte a laser e o sistema de foco dinâmico da Europa. Ela pode cortar e perfurar diferentes tipos de materiais metálicos com alta precisão e alta velocidade. Como o laser é transmitido por fibra, não há necessidade de manutenção nem de ajustes no caminho óptico do laser, o que reduz significativamente a taxa de falhas da máquina e prolonga sua vida útil. A área de corte de grande formato atende às demandas de diversos tipos de processamento de metais.

Características do produto

1. Excelente qualidade do feixe: diâmetro de foco menor, alta eficiência de trabalho, melhor qualidade de processamento.

2. Alta velocidade de corte: 2 a 3 vezes mais rápida que o laser YAG e CO2.

3. Alta estabilidade: adota laser de fibra de qualidade superior, desempenho estável, e as peças principais podem atingir 100.000 horas.

4. Alta eficiência na conversão fotoelétrica: em comparação com a máquina de corte a laser CO2, a máquina de corte a laser de fibra oferece 3 vezes mais conversão fotoelétrica, com economia de energia e respeito ao meio ambiente.

5. Baixo custo: o consumo total de energia representa apenas 20 a 30% do de uma máquina de corte a laser CO2 tradicional.

6. Baixo custo de manutenção: possui transmissão por fibra óptica, sem necessidade de espelho refletor, o que reduz bastante os custos de manutenção.

7. Operação fácil: transmissão por fibra, sem ajuste do caminho óptico.

8. Efeito óptico superflexível: tamanho reduzido, estrutura compacta, fácil de atender a exigências de fabricação flexível.

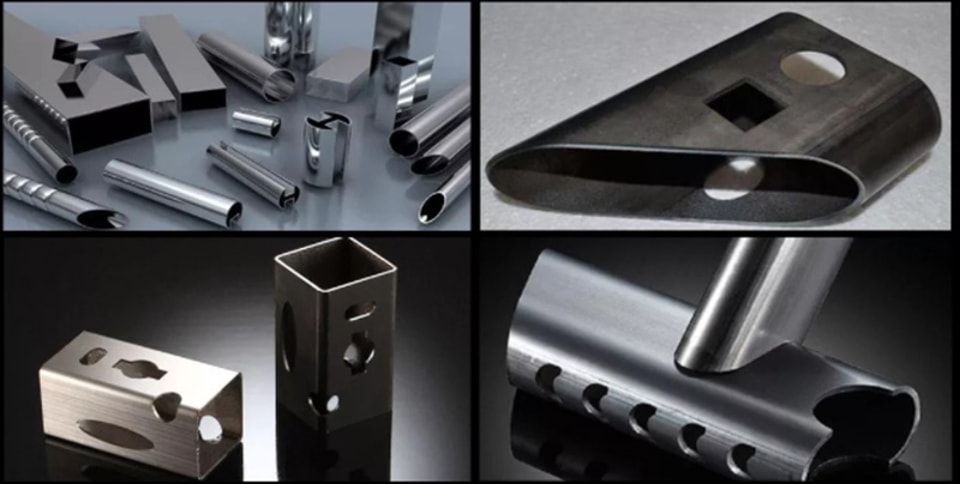

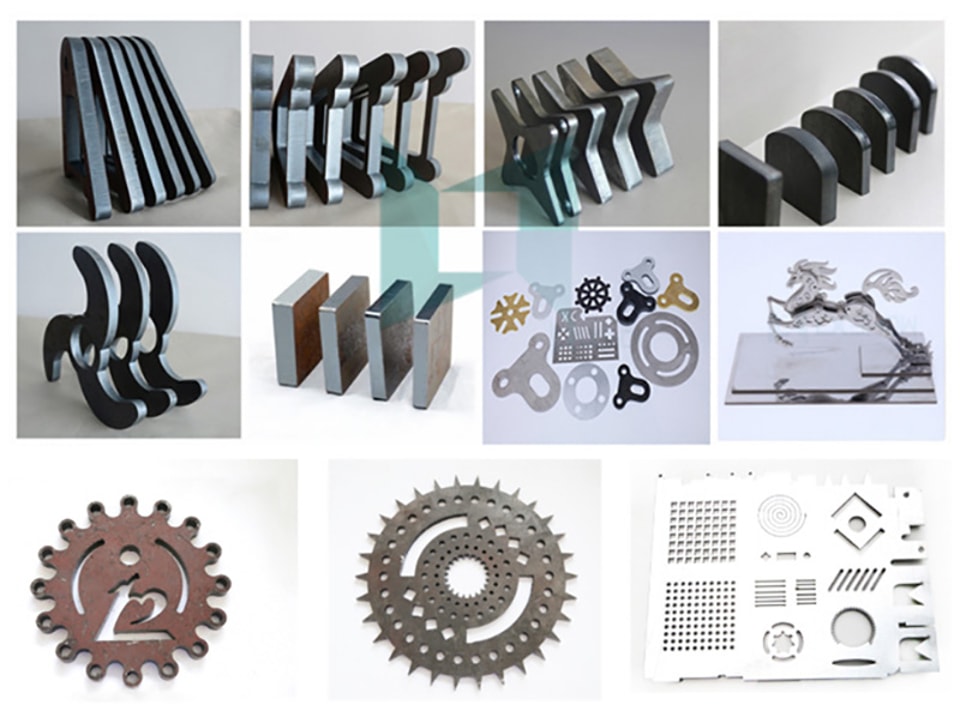

Exibição de amostra

Espessura e velocidade de corte

Material	Espessura (mm)	1000W	1500W	2000W	3000W	4000W
Material	Espessura (mm)	Velocidade de corte m/min	Velocidade de corte m/min	Velocidade de corte m/min	Velocidade de corte m/min	Velocidade de corte m/min
Aço carbono (O2)	1	14	20	24	30	35
	2	7	9	12	18	24
	3	3.3	3.5	3.8	4	6
	4	2.2	3	3.1	3.5	5
	5	1.8	2.5	2.7	3	4
	6	1.5	2	2.1	2.5	2.5
	8	1	1.5	1.5	1.9	1.9
	10	0.8	1.2	1.3	1.3	1.3
	12		0.8	0.9	1.2	1.2
	16			0.6	0.8	0.8
	20				0.7	0.7
Aço inoxidável (Ar)	1	14	20	25	30	35
	2	5	8	13	20	24
	3	3	4	5.4	11	13
	4	1.5	3	3.3	8	11
	5	1	1.5	2.4	5	7.5
	6		1	1.3	3	5
	8			1	1.7	3.5
	10				1	2
	12				0.6	1.5
Chapa de alumínio	1	9	18	21	24	27
	2	3.6	7	9	14	17
	3	1	2	6	8.5	12
	4		1	3.2	5	8
	5			1.5	3.5	5.2
	6			0.6	2.2	3
	8				1	1.5
Chapa de cobre	1	9	18	25	28	30
	2	3	6	8	15	17
	3	0.6	1.8	2.4	3.6	12
	4		0.6	0.9	1.5	8
	5			0.8	3.2	5
	6			0.6	2.2	3

Parâmetro técnico

1	Modelo	ER3015-2000W
2	Área de trabalho de corte	3000x1500mm
3	Gerador a laser	MAX
4	Modo de refrigeração	Sistema de refrigeração e proteção a água
5	Sistema de transmissão	Engrenagem + trilhos
6	Potência do laser de fibra	2000W
7	Precisão de posicionamento dos eixos X,Y	±0,02 mm
8	Precisão de repetição de posicionamento dos eixos X,Y	±0,02 mm
9	Velocidade máxima de deslocamento dos eixos X,Y	120 m/min
10	Aceleração máxima	1,5 G
11	Potência do sistema de acionamento	Y=1500W; X1=1000W; X2=1000W; Z=400W
12	Comprimento de onda do laser	2080nm
13	Cor da máquina	Suporta personalização
14	Peso bruto	4500KG

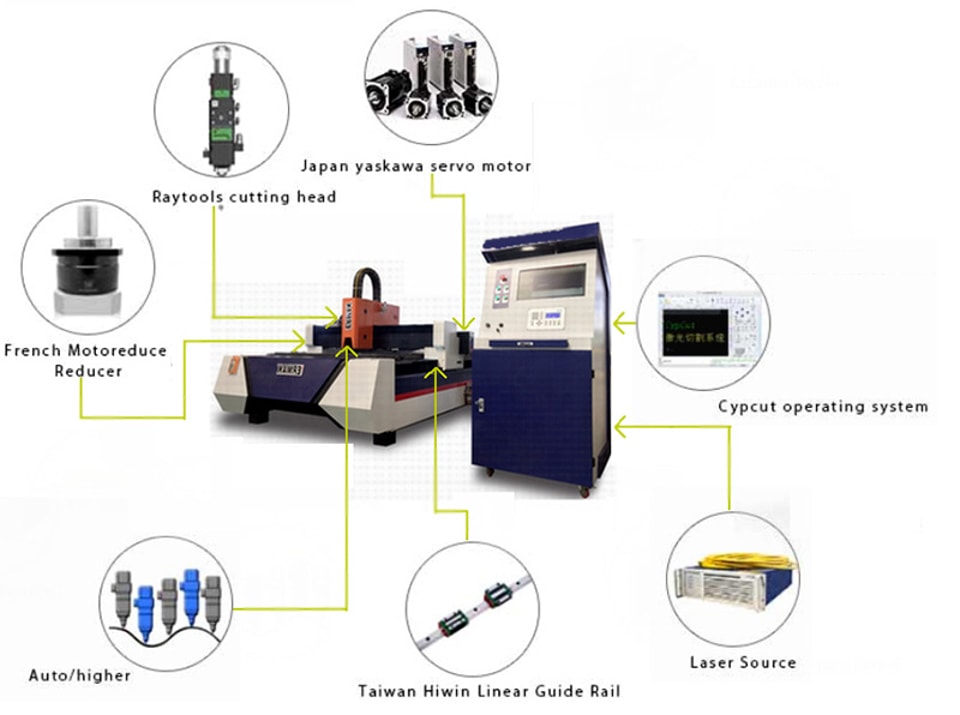

Lista de marcas de acessórios

N.º	Nome	Fabricante	Configuração

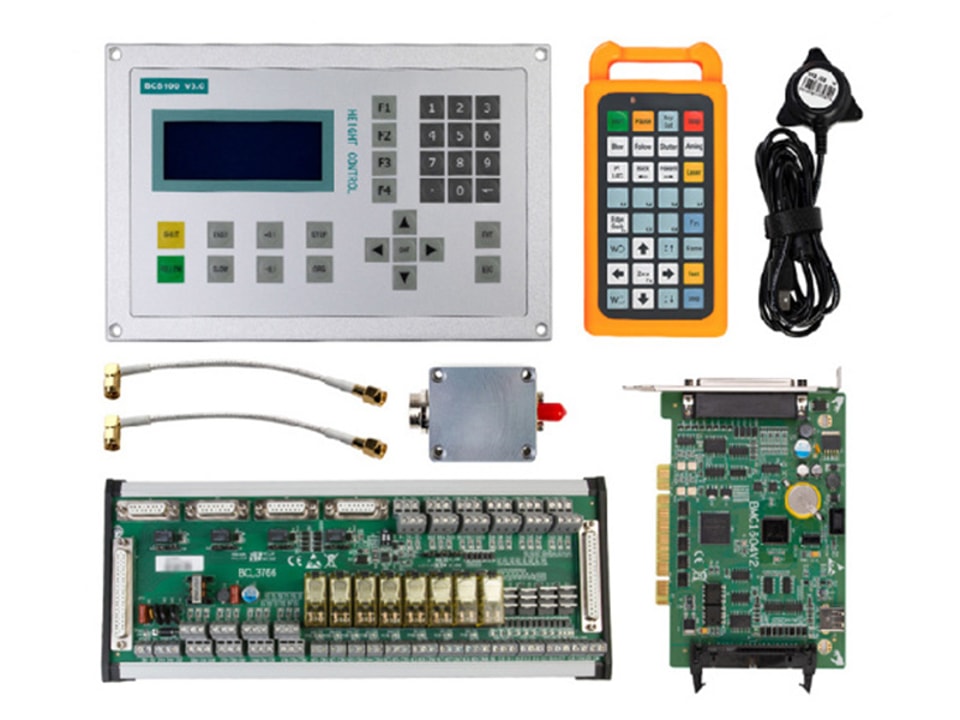

1	Controlador CNC	CYPONE	Padrão

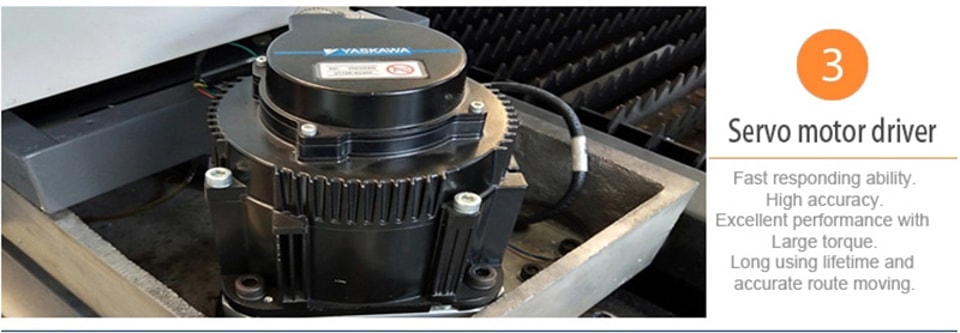

2	Motor servo	YASKAWA
3	Drive servo	YASKAWA
4	Guia linear	HIWIN
5	Gerador a laser	MAX
6	SOFTWARE CAD/CAM / SOFTWARE CAD / CAM	CYPCUT 1000
7	Tocha de corte	RAYTOOLS
8	Redutor	SHIMPO
9	Cremalheira	YYC
10	Sistema de controle do gás de corte	SMC
11	Sistema de refrigeração a água	HANLI
12	Conexão de rede externa	ERMAK
13	Sistema eficaz de troca de gás de alta para baixa pressão	ERMAK
14	Sensor capacitivo Cabeçote de corte para alta pressão	ERMAK
15	Nesting mecanizado automático Controlador de saída de potência	ERMAK
16	Cálculo automático de tempo e custo unitário função de cálculo	ERMAK
17	Extração de fumaça	ERMAK
18	Pressões de gás e sistema especial para corte em alta pressão.	ERMAK
19	Gerador a laser	RAYCUS,IPG	Peça opcional
20	Controlador CNC	CYPCUT 2000
21	Cabeçote de corte com autofoco	RAYTOOLS BM110
22	Tocha de corte	WXS,PRECITEC
23	Trocador automático de mesa	ERMAK
24	Dispositivo de corte de tubos	ERMAK

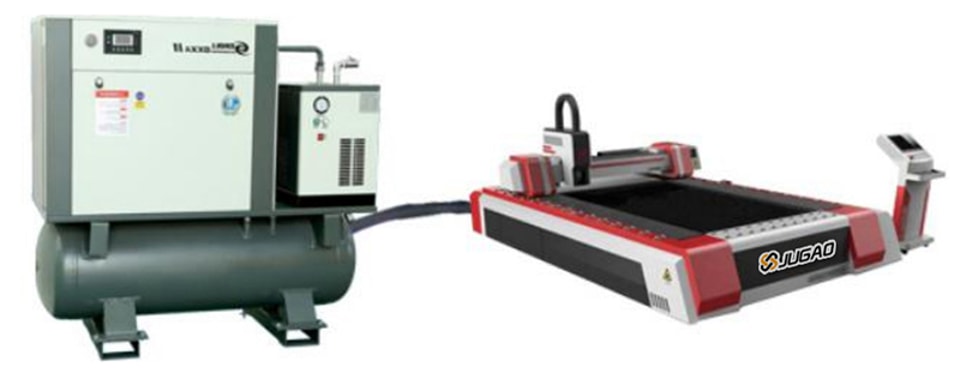

25	Compressor de ar	ERMAK
26	Cobertura	ERMAK
27	Sistema segmentado de exaustão de fumaça	ERMAK
28	Limpeza da grade da mesa da máquina	ERMAK
29	Sistema anticolisão	CYPCUT

PEÇAS DE REPOSIÇÃO E FERRAMENTAS ESPECIAIS

Acessório
1	GB801-2011	Parafuso M16X500	Peça	4
2	GB7160-2016	Porcas M16	Peça	4
3	GB610-2014	Chave da caixa elétrica	Peça	1
4	GB766-2018	Chave de energia da caixa de botões	Peça	2
Peças de reposição
5	GB98-2015	Lente	Peça	10
6	GB638-2018	Bico	Peça	10

LISTA DE DOCUMENTOS ANEXOS:

Documento
1	Manual de operação	Copiar	1
2	Certificado CE	Copiar	1
3	Lista de embalagem/Fatura comercial (Certificado de origem)	Copiar	1
4	Inspeção aprovada	Copiar	1
