Máquina de corte a plasma CNC tipo mesa de trabalho 65A-3015

Home > Produtos > Tecnologia Laser > Máquina de corte a plasma CNC tipo mesa de trabalho 65A-3015

Máquina de corte a plasma CNC tipo mesa de trabalho 65A-3015

E-mail:info@ntjugao.com

Tel:008613222111178

Whatsapp:+8613222111178

SOLICITE UM ORÇAMENTO

Descrição do produto

Características do produto

1. Utilizando guias lineares de alta precisão e acionamento sincronizado bilateral, a máquina opera sem ruído, com alta velocidade e alta precisão.

2. O design da interface homem-máquina torna a operação e o aprendizado da máquina fáceis, com funções completas.

3. Possui tela LCD colorida de 7 polegadas e painel de operação, além de leitura de programas e atualização de software por pendrive USB.

4. Possui função sem fio de memorização e restauração automáticas quando a energia é desligada.

5. De acordo com a estrutura da máquina, podemos fornecer mesa de corte com gaveta para coleta de peças, ou coletor de fumaça e poeira com mesa de corte com gaveta para coleta de peças.

6. O sistema pode detectar a posição e oferece alta precisão, ampla faixa de velocidade e curto tempo de aceleração.

7. Pode evitar efetivamente interferências de alta frequência, tornando o corte estável e seguro.

Exibição de amostra

Parâmetro técnico

Nº	NOME		DADOS	UNIDADE	OBSERVAÇÕES
1	Área de trabalho		1500X3000	mm
2	Corrente de saída		65	A
3	Espessura máxima de corte em aço		8	mm
3	Espessura máxima de corte em aço inoxidável		4	mm
4	Folga do eixo Z		200	mm
5	Precisão de movimento		±0,1	mm
6	Precisão de posicionamento		±0.15	mm
7	Velocidade máxima de corte		12000	mm/min
8	Velocidade máxima de deslocamento		20000	mm/min
9	Pressão do gás		0.4	MPa
10	Temperatura de operação		-10-60	°C
11	Altura da mesa		850	mm
12	Consumo total de energia (sem sistema de plasma)		4	kW
13	Dimensões da máquina	Comprimento	3400	Mm
		Largura	2300	Mm
		Altura	1800	Mm
14	Peso		1600	Kg

Lista de marcas de acessórios

N.º	Nome	Modelo/Fabricante	Outros	Configuração
1	Sistema CNC	þStarfire Controller		Padrão
2	Software de nesting	FASTCAM
3	Modo de transferência de arquivos	Interface USB
4	Gerador de plasma	Huayuan China
5	Tocha de plasma	Blackwolf
6	Elétrica	Schneider Electric da Alemanha
7	Motor para o sistema de acionamento	Motor de passo e drivers Siemens
8	Tipo de mesa	Mesa em dente de serra
9	Sistema de transmissão	Cremalheira, pinhão e guias lineares para X/Y/Z
10	Modo de arco	Arco sem contato, regulador de pressão do arco
11	Modo de controle de altura da tocha (THC)	THC automático de alta sensibilidade
12	Tipo de gás necessário	Ar
13	Modo de movimento da tocha de corte flutuante	Teste automático e pneumático

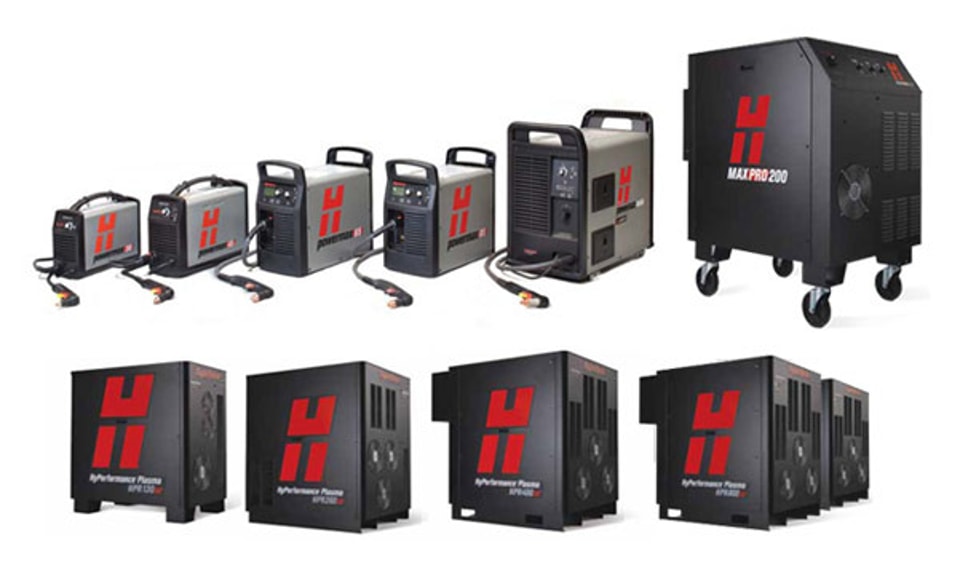

14	Gerador de plasma	Hypertherm USA		Opcional
15	Sistema de acionamento servo	Panasonic Japão
16	Dispositivo de corte de tubos	Fabricado pela JUGAO
17	Dispositivo de corte a chama	Fabricado pela JUGAO
18	Dispositivo de marcação	Fabricado pela JUGAO
19	Dispositivo de furação	Fabricado pela JUGAO
20	Mesa de água	Fabricado pela JUGAO
21	Norma de segurança	þCE ¨CSA þNR-12 ¨OSHA

PEÇAS DE REPOSIÇÃO E FERRAMENTAS ESPECIAIS

Acessório
1	GB801-2011	Parafuso M16X500	Peça	4
2	GB7160-2016	Porcas M16	Peça	4
3	GB98-2015	Ferramentas infláveis	Peça	1
4	GB610-2014	Chave da caixa elétrica	Peça	1
5	GB766-2018	Chave de energia da caixa de botões	Peça	2
Peças de reposição
6	GB689-2018	tampa protetora	Peça	5
7	Software de nesting	FASTCAM	Peça	1
8	GB638-2018	bico	Peça	5
9	GB674-2022	eletrodo	Peça	5

LISTA DE DOCUMENTOS ANEXOS:

Documento
1	Manual de operação	Copiar	1
2	Certificado CE	Copiar	1
3	Lista de embalagem/Fatura comercial (Certificado de origem)	Copiar	1
4	Inspeção aprovada	Copiar	1
