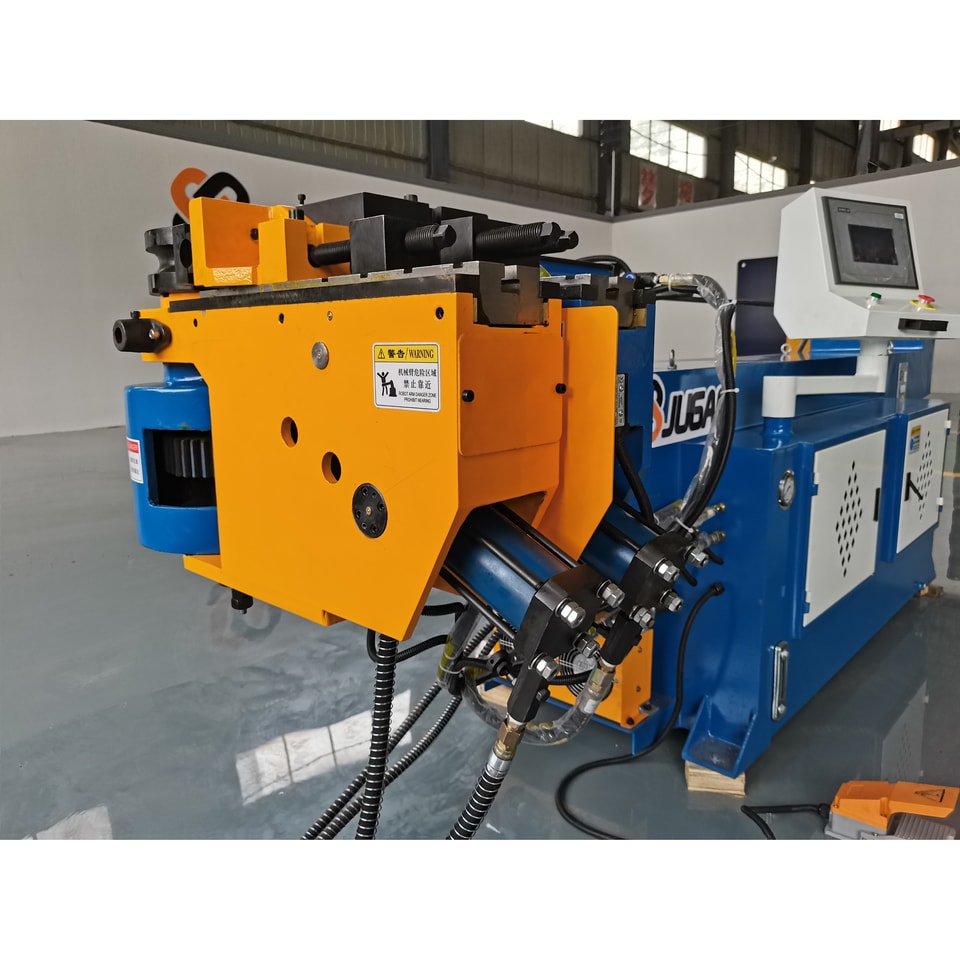

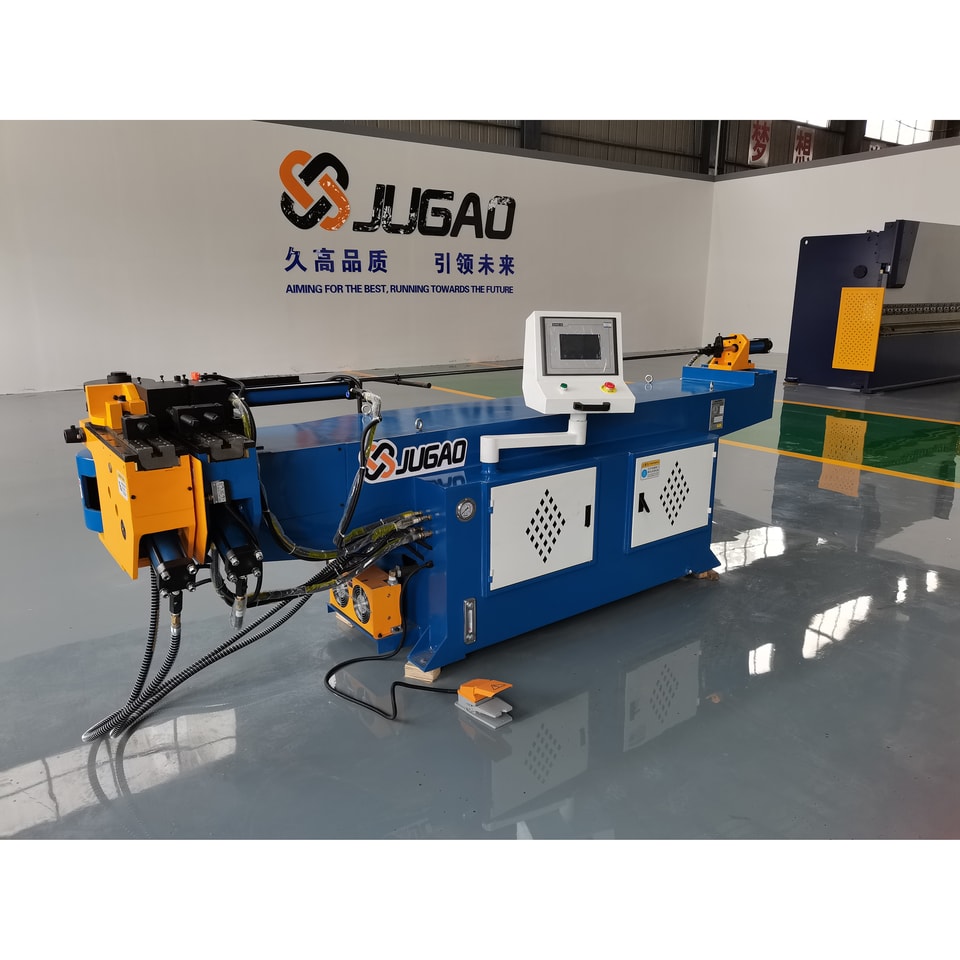

Máquina de dobrar tubos NC
CARACTERÍSTICAS DE DESEMPENHO
1. Controle PLC, fácil de configurar programas e operar.
2. Retorno lento do mandril, proporciona boa forma e aparência do ângulo.
3. Rotação controlada por servo-motor, mais precisa.
4. Memória para 100 conjuntos de registros, com cada registro configurando 20 ângulos de rotação e dobra automática.

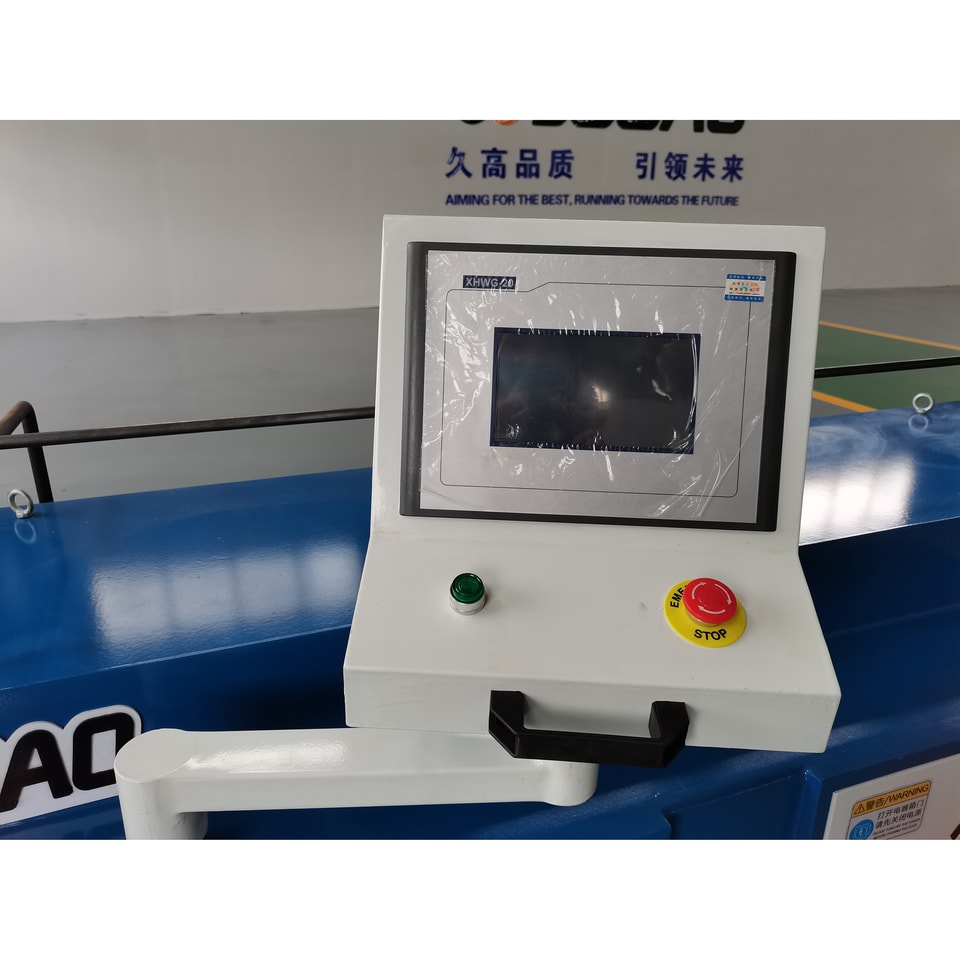

5. Plataforma de controle móvel com tela sensível ao toque, mais conveniente.
6. Verificação de erros na tela, ajuda a resolver problemas imediatamente.
7. Peças-chave usam marcas importadas.

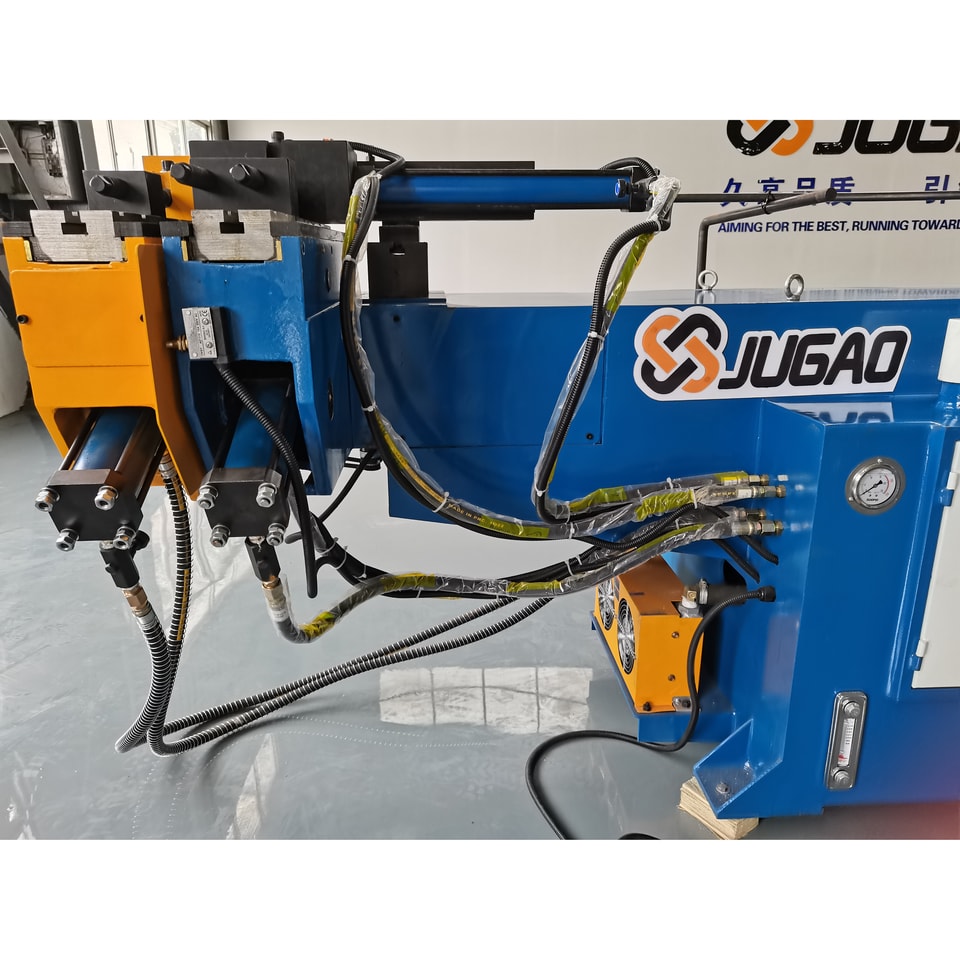

8. Potência hidráulica, processamento mais suave.

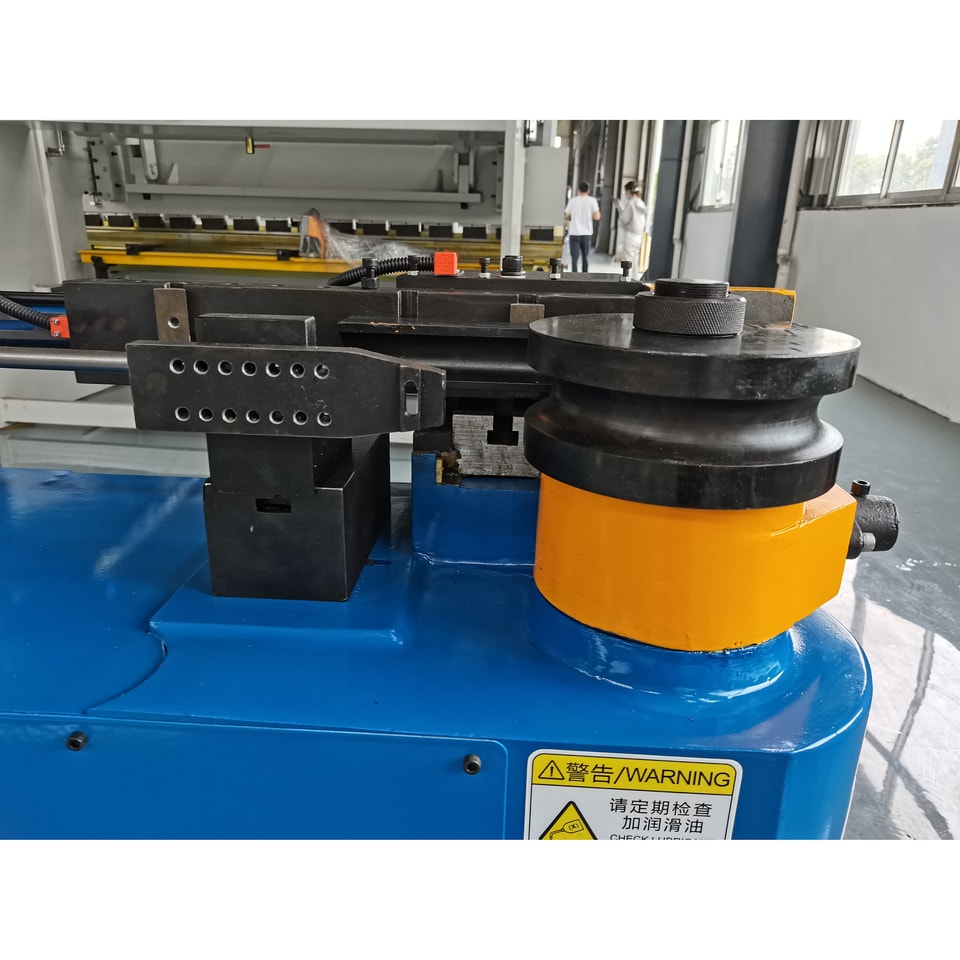

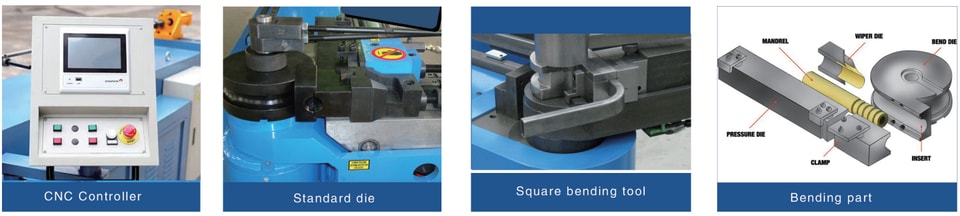

9. Material do molde utiliza aço de alta qualidade, dureza alta e longa vida útil, a dureza não abaixo de HRC50; moldes incluindo molde de dobra, molde de fixação, molde resistente a vincos, molde guia, Molde de Limpador (Opcional), Mandril de Bola (Opcional).
Parâmetros técnicos
|
Principal Técnico Parâmetro |
Unidade |
18NC |
25NC |
38NC |
50NC |
63NC |
75NC |
89NC |
115NC |
130NC |
168NC |
|
Capacidade Máx. de Dobragem |
mm |
18x2 |
25x2 |
38x2 |
50x2 |
63x2.5 |
75x4 |
89x5 |
115x10 |
130x12 |
168x14 |
|
Região do Raio de Dobragem |
mm |
20-150 |
20-180 |
20-200 |
20-250 |
25-350 |
30-350 |
30-450 |
40-550 |
50-650 |
60-850 |
|
Região do Ângulo de Dobra |
Grau |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
|
Comprimento Eficaz Sobre o Mandril |
mm |
1500 |
1800 |
2000 |
2300 |
2600 |
3200 |
3500 |
5500 |
6000 |
6500 |
|
Motor do Sistema de Pressão de Óleo |
kw |
2.2 |
2.2 |
4 |
5.5 |
5.5 |
7.5 |
11 |
18.5 |
22 |
25 |
|
Pressão Máx. |
kg/cm |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
|
Dimensão da Máquina |
mm |
2300x550x1300 |
2500x650x1300 |
2500x700x1300 |
3000x700x1300 |
3200x750x1300 |
3600x1000x1400 |
4400x1150x1350 |
5800x1500x1350 |
6000x1500x1350 |
6300x2450x1500 |
|
Peso da Máquina |
kg |
500 |
600 |
750 |
1220 |
1400 |
2380 |
4500 |
6500 |
11500 |
12000 |
