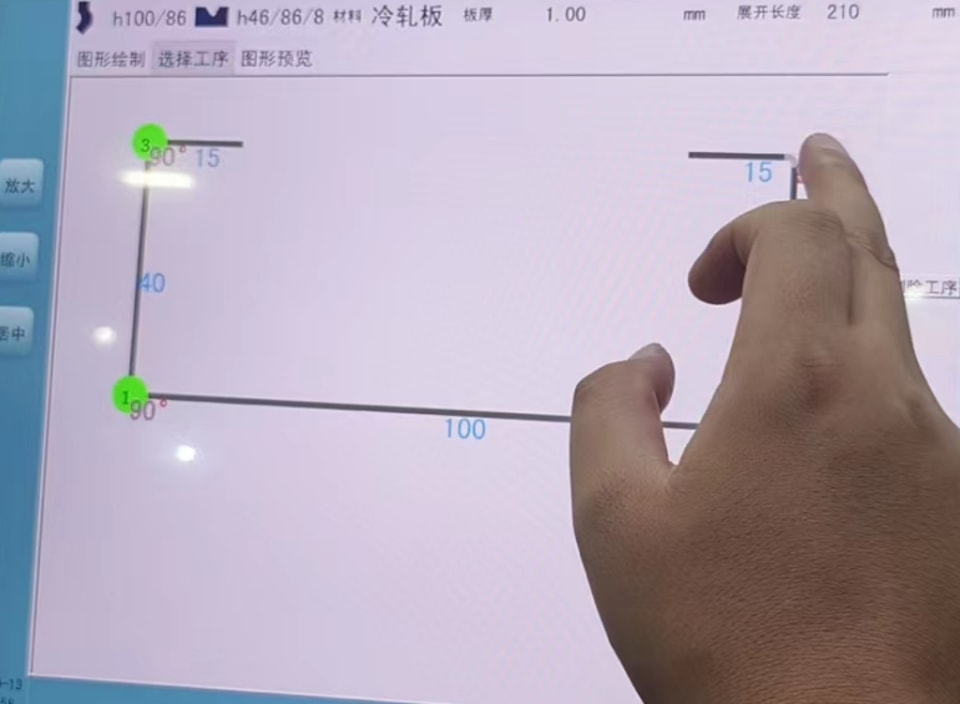

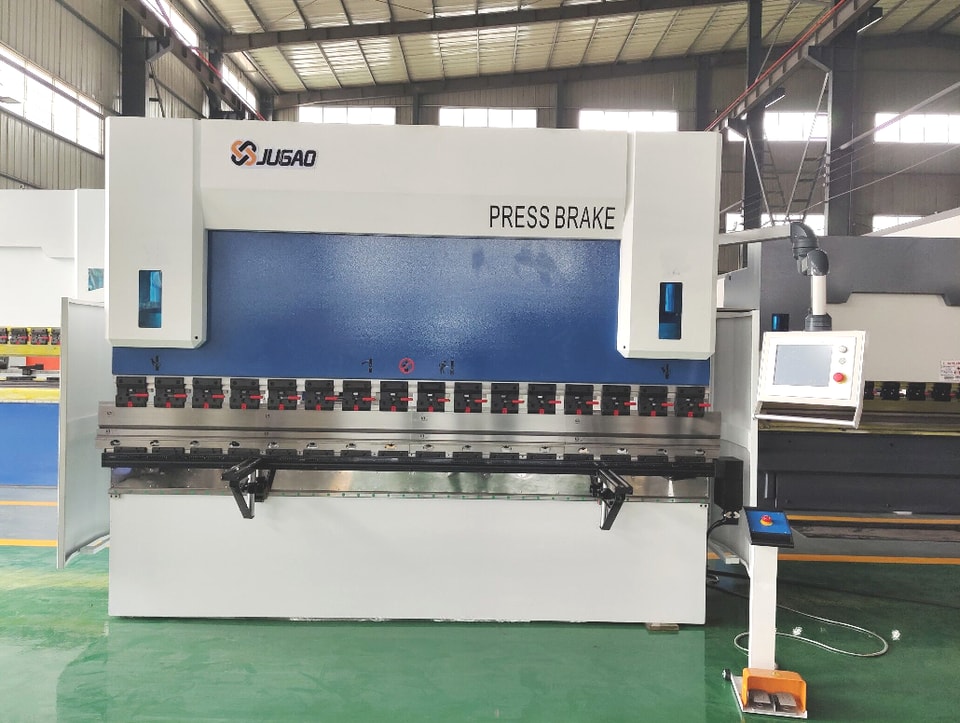

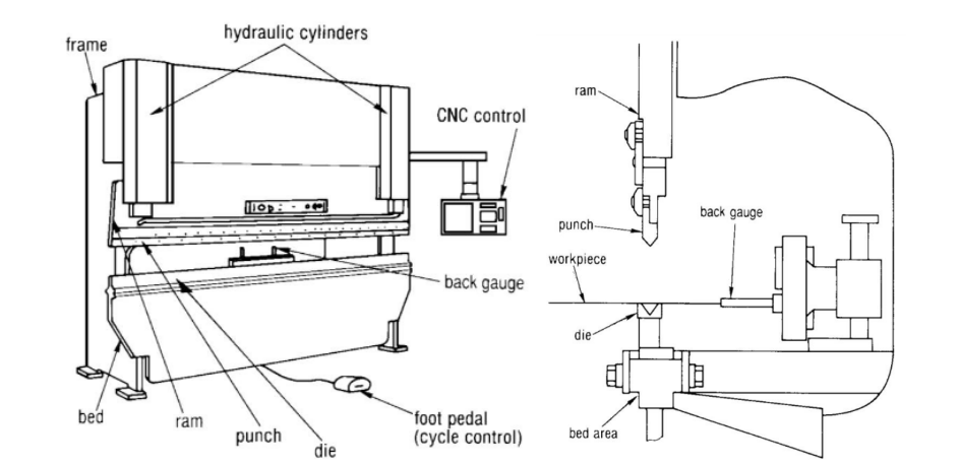

ESPECIFICAÇÃO TÉCNICA: quinadora CNC 125TON/3200. Controlador T15. Programação gráfica

Características do Produto

1. Design totalmente aerodinâmico padrão UE, monobloco soldado por robôs e aparelhos, com processo de alívio de tensão por tratamento de recozimento.

2. Mecânico sincronizado com design de batente positivo, e por T15 CNC controlador programável garantindo repetibilidade precisa e facilidade de uso.

3. Sistema hidráulico integrado (Bosch Rexroth da Alemanha) permitindo a comutação automática de aproximação rápida para dobra lenta.

4. Inversor com T15 CNC Sistema de esbarro traseiro operado com dedos de suporte de qualidade e ajuste vertical.

5. Modos polegada e ciclo único projetados para a máquina; o tempo de reversão e manutenção pode ser controlado por relés de tempo.

6. Grade de proteção e intertravamento elétrico foram projetados para a máquina para garantir a segurança operacional.

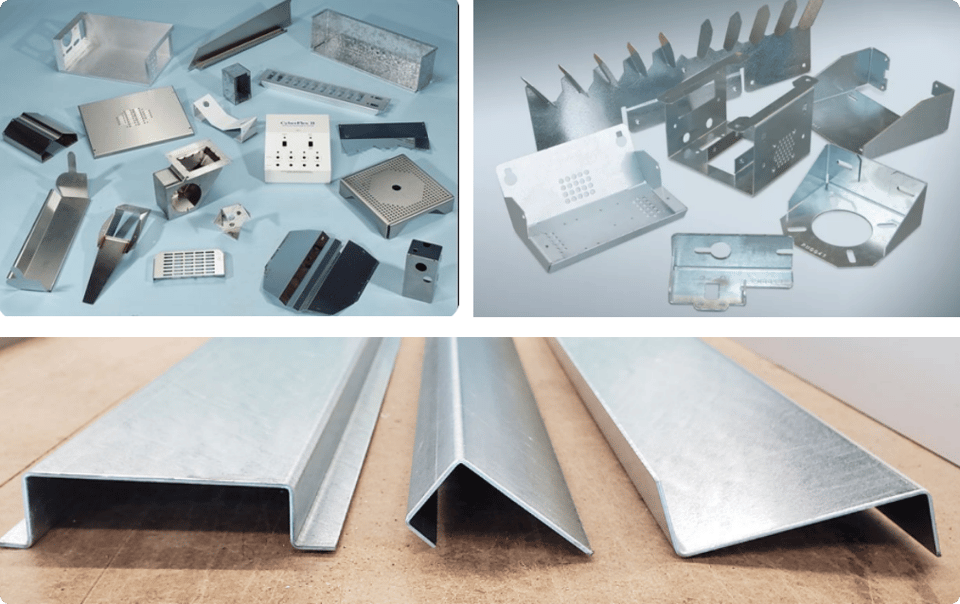

Amostras

Parâmetros técnicos

Nº	NOME			DADOS	UNIDADE	OBSERVAÇÕES
1	Pressão Nominal			1250	KN
2	Comprimento da mesa de trabalho			3200	mm
3	Distância entre colunas			2600	mm
4	Profundidade da garganta			320	mm
5	Curso do martelo			120	mm
6	Altura máxima de abertura			385	mm
7	Velocidade do martelo		Livre	80	mm/s
			Trabalho	10
			Curso de retorno	80
8	Motor principal		Tipo	Y132M-4		B5
			Potência	7.5	KW
			Velocidade	1400	rpm
9	Bomba de engrenagens		Tipo	HG1-25-01R-VPC
			Pressão	25	L/min
			Vazão	31.5	MPa
10	Pressão máxima de trabalho do sistema hidráulico			25	MPa
11	Dimensões da máquina	Comprimento		3300	mm
		Largura		1550	mm
		Altura		2200	mm
12	Peso			7000	kg

Lista de marcas de acessórios

Nº	Nome	Modelo/Fabricante	Outros	Configuração

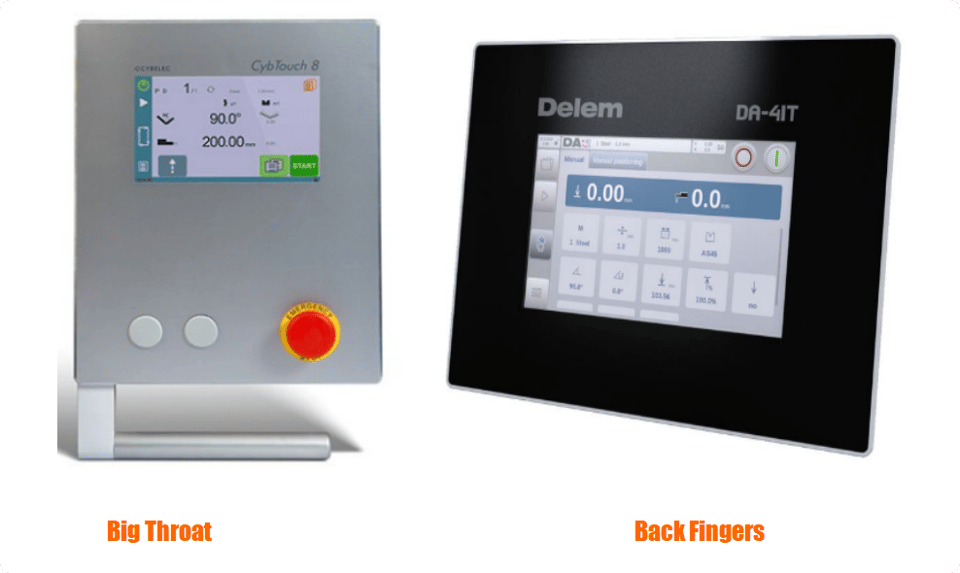

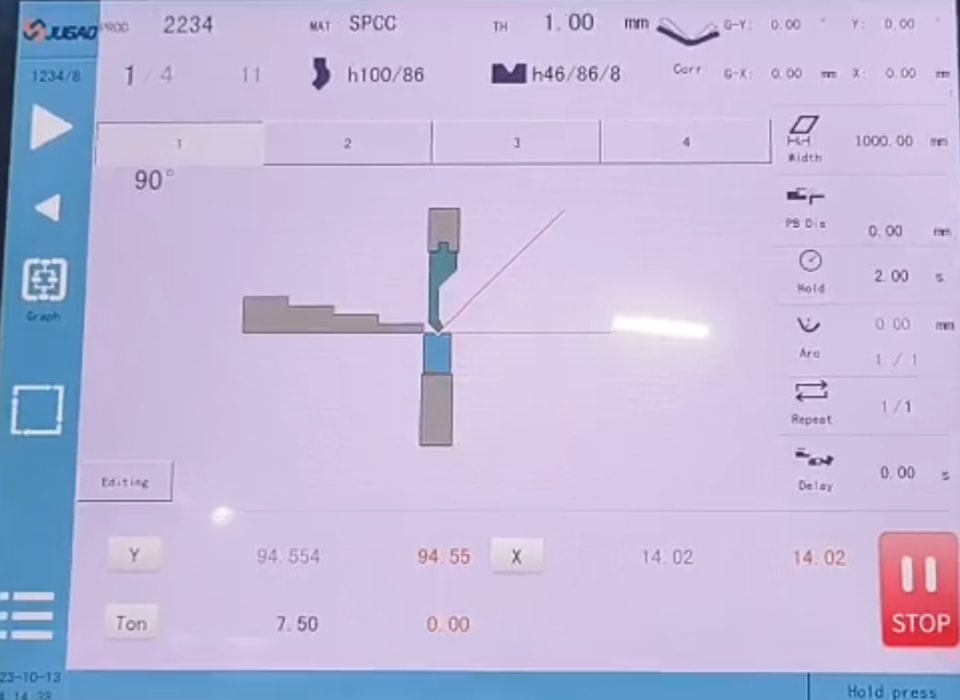

1	Sistema CNC	þTouch 15		Padrão
2	Componentes elétricos	Elétricos Schneider Alemanha	Interruptor de curso e interruptor de limite
3	Motor principal	Motor Siemens

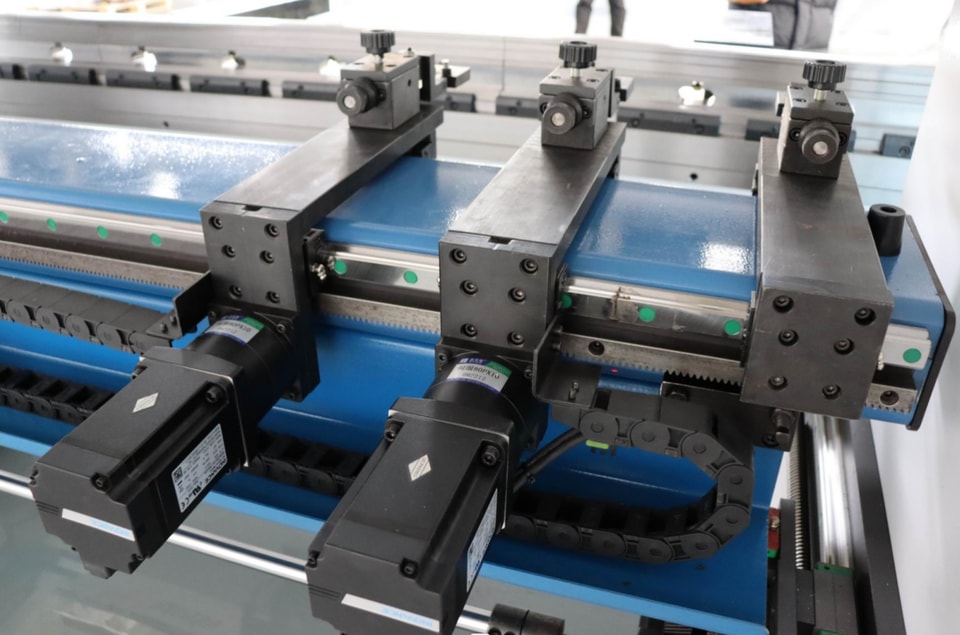

4	Limitador traseiro, correia síncrona, polia síncrona	Taiwan, China	Controle de posicionamento
			Precisão garantida
5	Servo motor para os eixos Y e X	Yaskawa
6	Interruptor de pedal	KACON Coreia do Sul

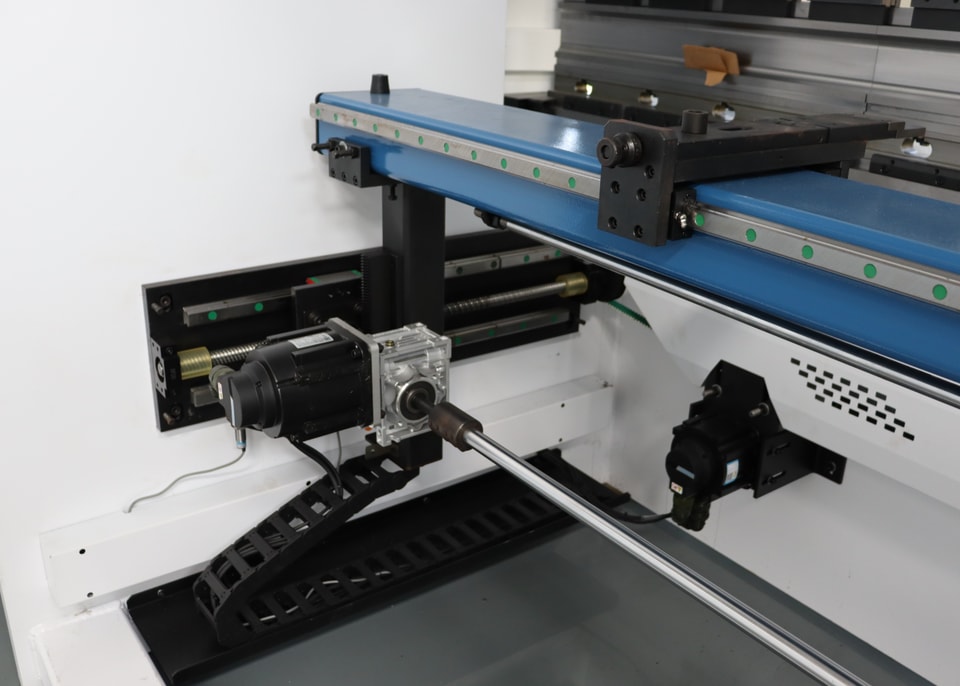

7	Esbarro traseiro	Guia linear de fuso de esferas - HIWIN Taiwan
8	Sistema hidráulico	Bosch Rexroth Alemanha
9	Bomba de óleo	SUNNY EUA
10	Anel de vedação	PARKER-América
11	Conector de tubo de óleo	Conector de carcaça
12	Proteção de segurança frontal	Produzido por JUGAO
13	Proteção de segurança traseira	Produzido por JUGAO

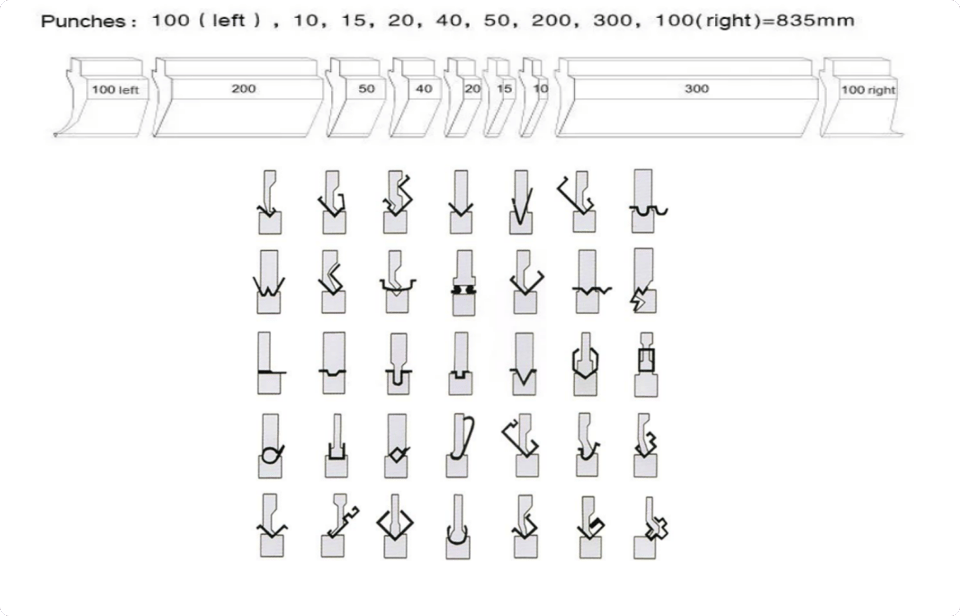

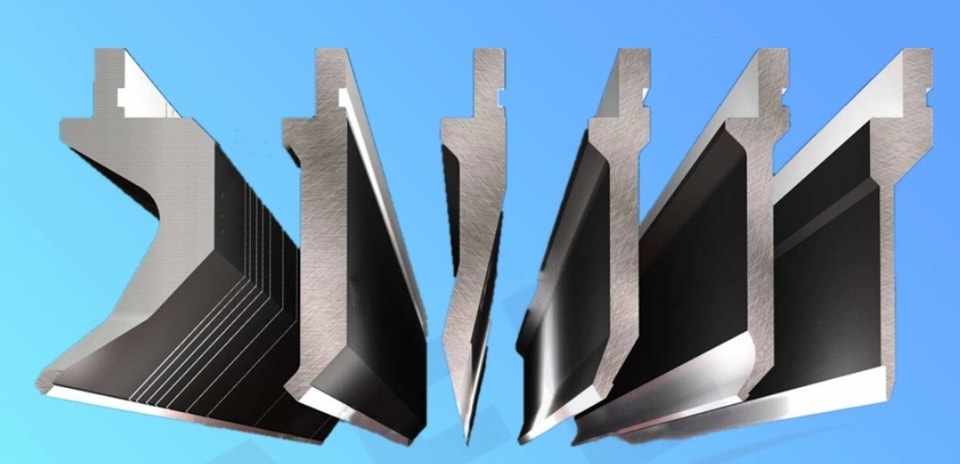

14	Matriz	Um conjunto de matrizes padrão
15	Fixação	Ferramentas de fixação gerais

16	Fixação	Grampos rápidos
17	Esbarro traseiro para cima e para baixo	Produzido por JUGAO	Opcional
18	Movimentação lateral dos dedos	Produzido por JUGAO

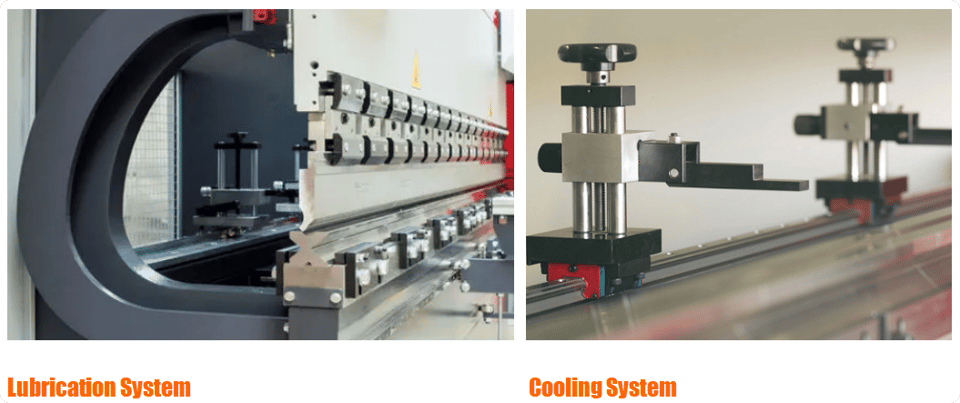

19	Garganta grande	Produzido por JUGAO
20	Dedos traseiros para cima e para baixo	Produzido por JUGAO

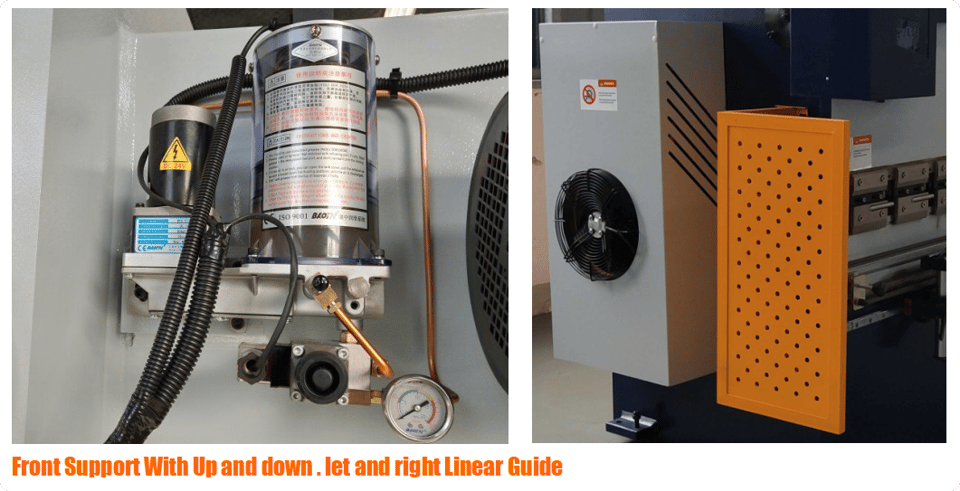

21	Sistema de lubrificação	Produzido por JUGAO
22	Sistema de resfriamento	Produzido por JUGAO
23	Guia linear para cima e para baixo	Produzido por JUGAO

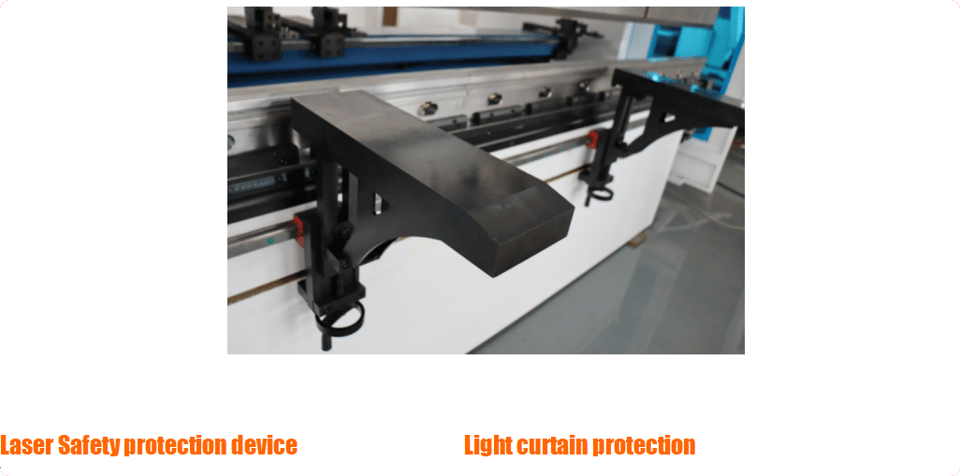

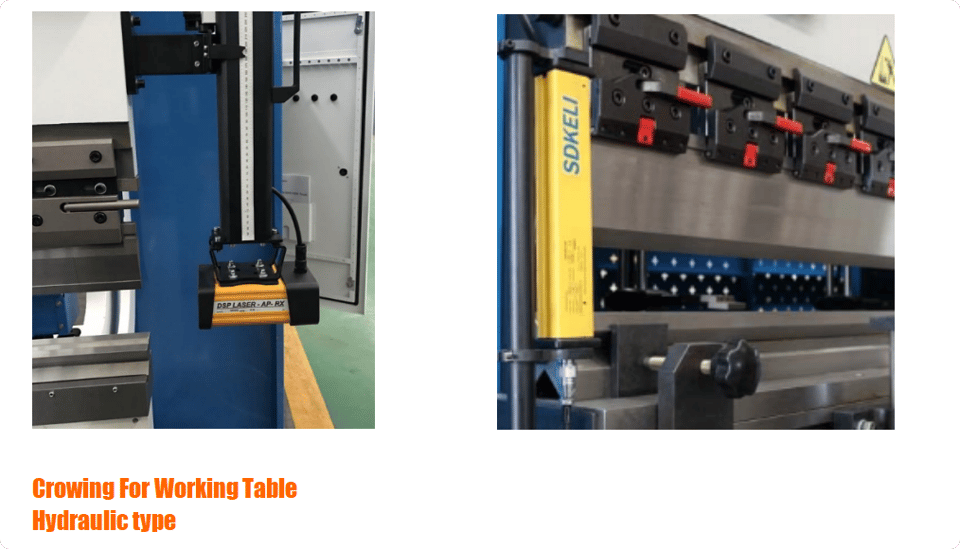

24	Proteção a laser	DSP Itália
25	Proteção fotoelétrica frontal	LNTECH Shandong
26	Proteção fotoelétrica traseira
27	Modo de compensação de deflexão	Compensação hidráulica

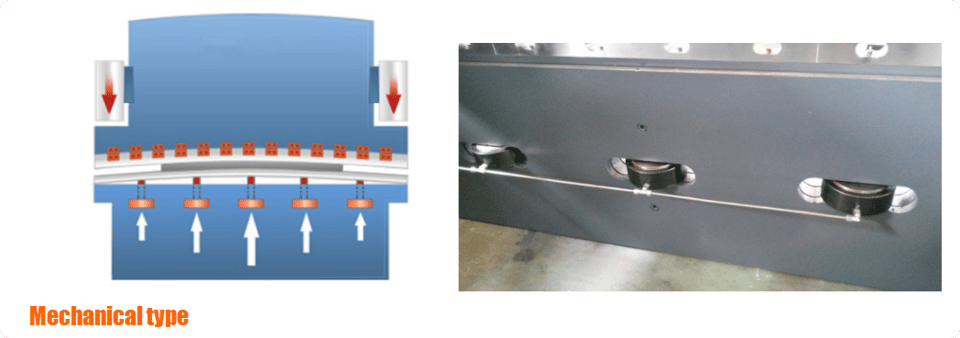

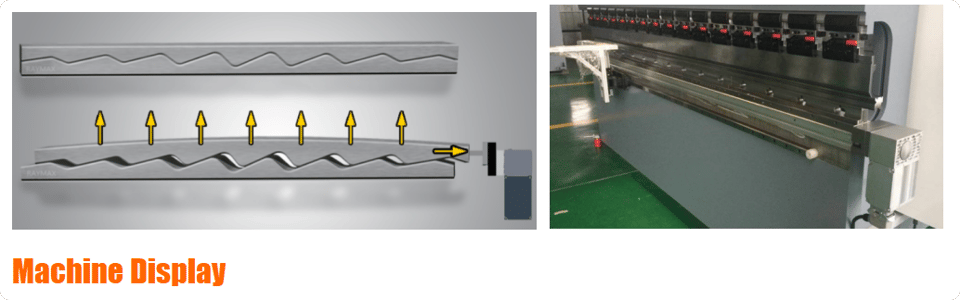

28	Modo de compensação de deflexão	Compensação mecânica

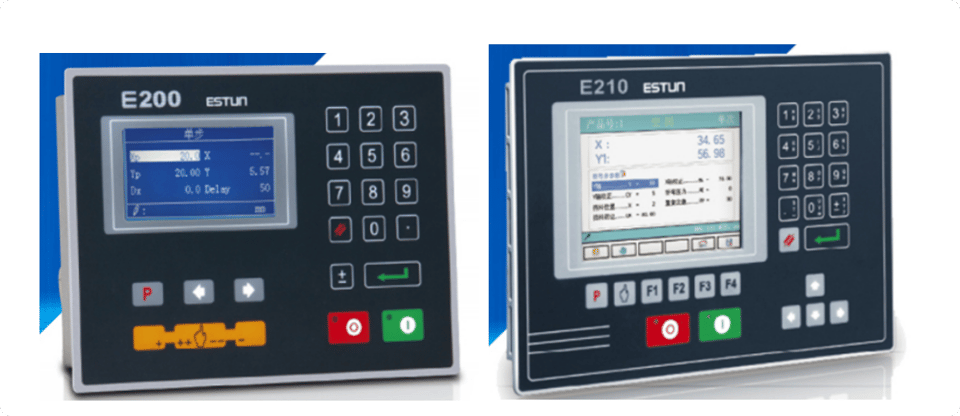

29	Opções de sistema	E21, E200, E300, DA41T
30	Padrão de segurança	þCE ¨CSA þNR-12 ¨OSHA

PEÇAS DE REPOSIÇÃO E FERRAMENTAS ESPECIAIS

Acessório
1	GB801-2011	Parafuso M16X500	Peça	4
2	GB7160-2016	Porcas M16	Peça	4
3	GB98-2015	Ferramentas infláveis	Peça	1
4	GB610-2014	Chave da caixa elétrica	Peça	1
5	GB766-2018	Chave de energia da caixa de botões	Peça	2
6	GB568-2018	Pedal de acionamento	Peça	1
Peças de reposição
7	GB689-2018	Anel de vedação tipo O	Peça	17
8	GB638-2018	Anel de vedação combinado	Peça	16

LISTA DE DOCUMENTOS ACOMPANHANTES

Documento
1	Manual de operação	Cópia	1
2	Certificado CE	Cópia	1
3	Lista de embalagem/Fatura comercial (Certificado de origem)	Cópia	1
4	Inspeção aprovada	Cópia	1
