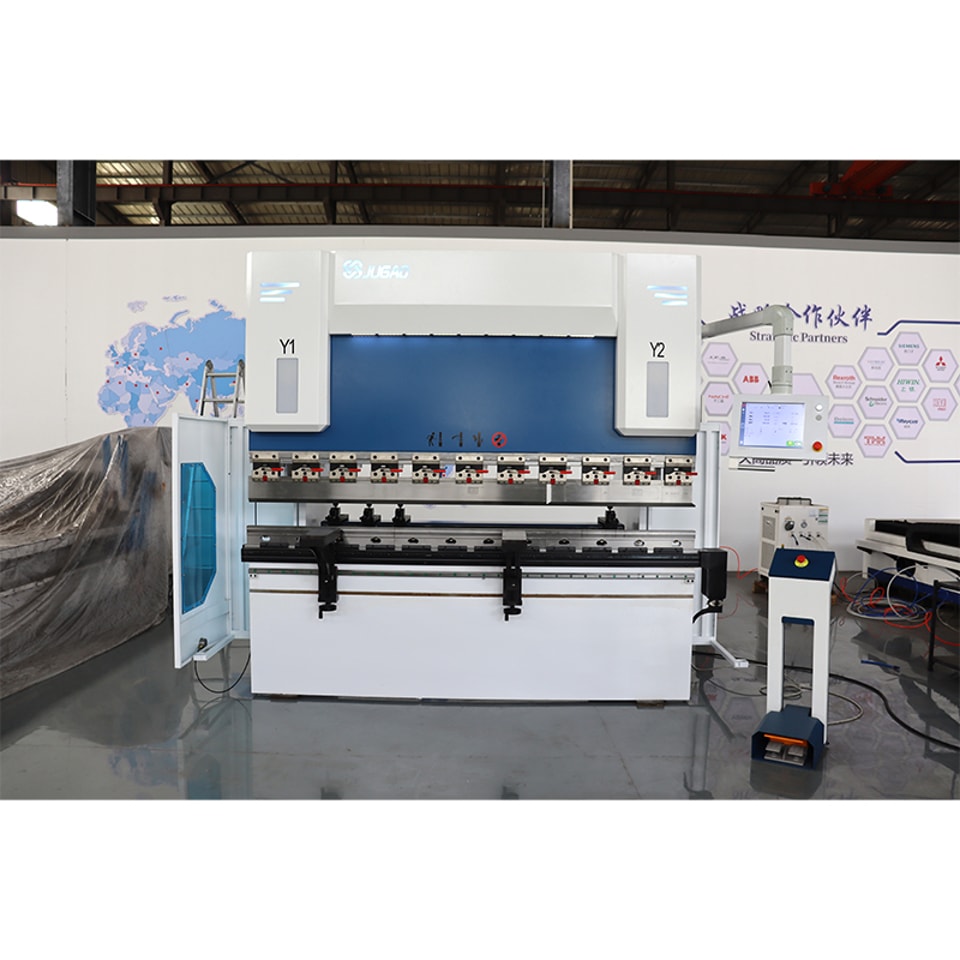

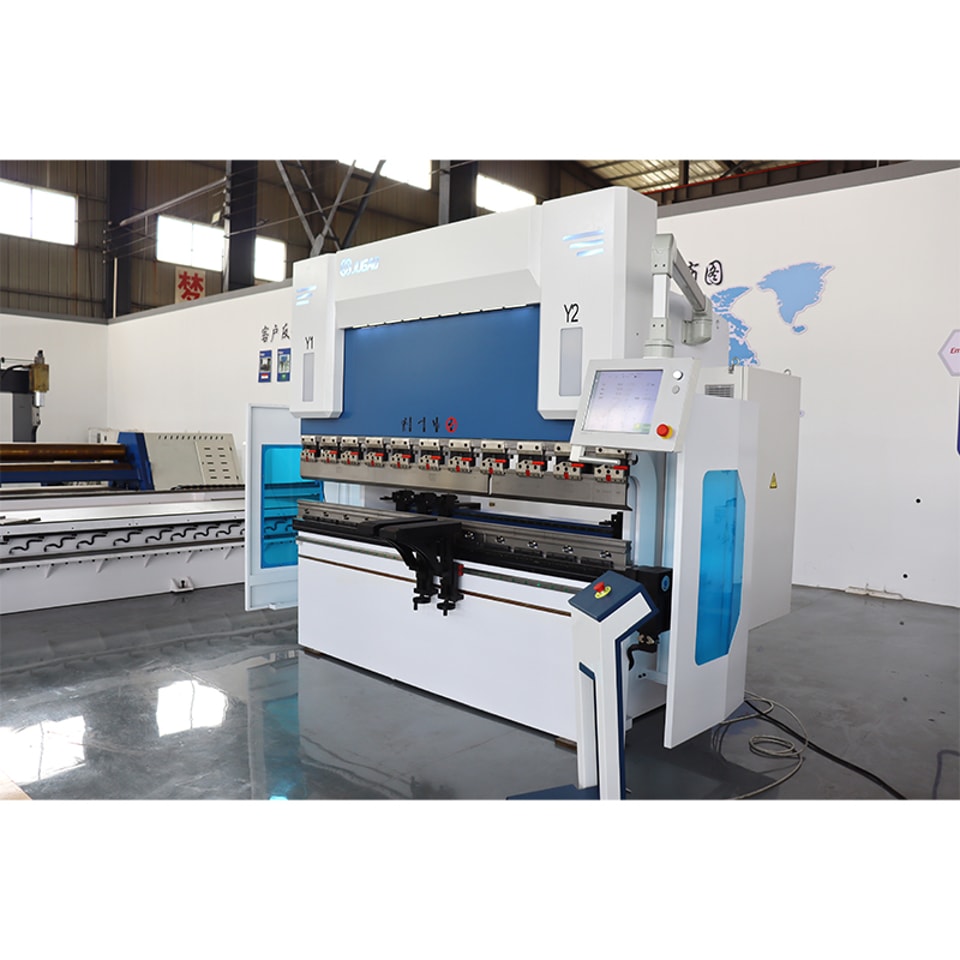

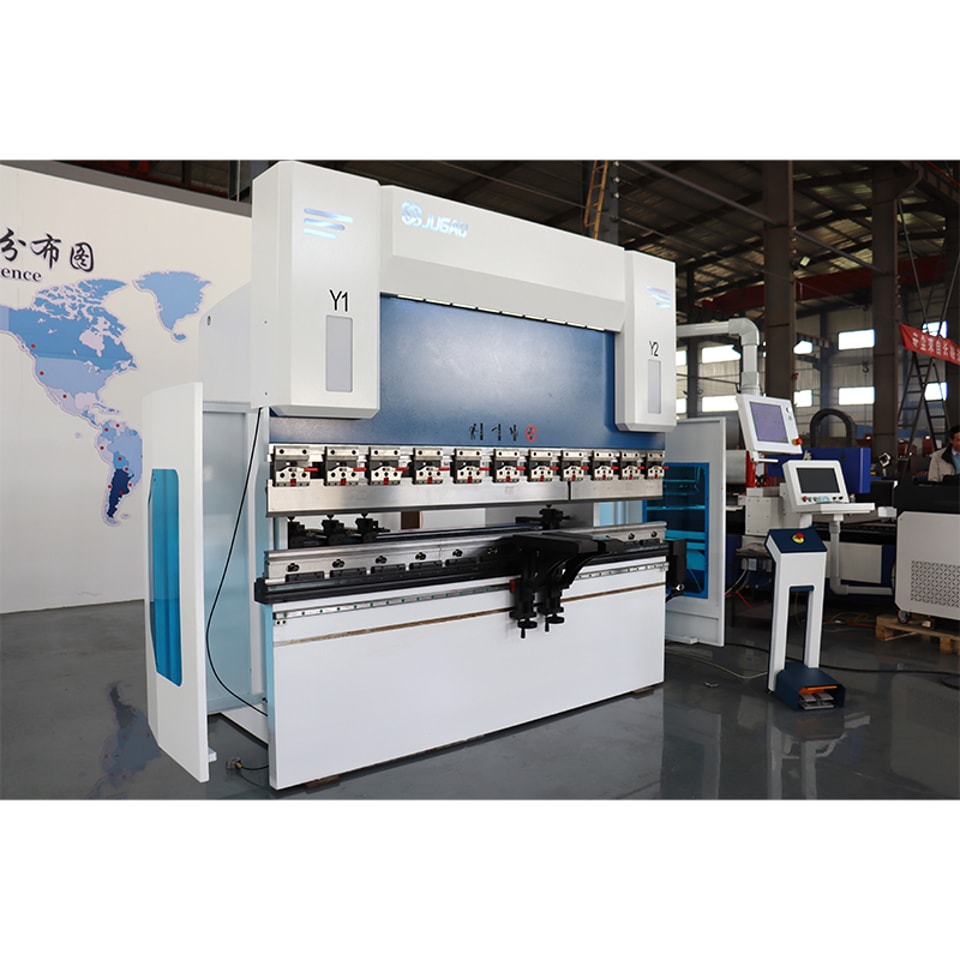

Prensas dobradeiras hidráulicas CNC de 6 eixos com controlador CybTouch15
Prensas dobradeiras hidráulicas CNC de 6 eixos com controlador CybTouch15
Características do produto
1. Sistema operacional CNC multilíngue
2. Bomba de engrenagem interna silenciosa e confiável
3. Sistema hidráulico regulado por válvulas proporcionais
4. Combinação de acionamento sem escovas e motor com tecnologia digital "can open", batente traseiro de alta precisão que permite movimentos rápidos dos eixos.
5. Linhas ópticas de alta precisão
6. Grampos ajustáveis
7. Ferramentas e grampos temperados e retificados para ajuste rápido das ferramentas
8. Dedos completos do batente traseiro sobre guia linear dupla
9. Suportes frontais em aço inoxidável com altura ajustável
10. Coroamento mecânico automático
11. Painel elétrico com componentes de alta qualidade
12. Sistema Start&Stop em conformidade com as normas europeias de segurança

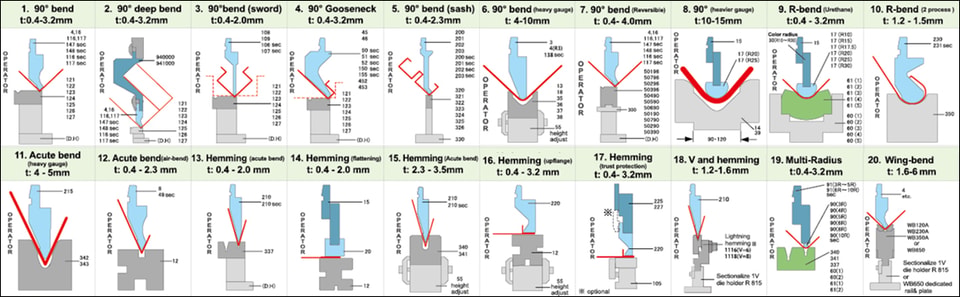

Exibição de amostra
Lista de marcas de acessórios
PEÇAS OPCIONAIS
Matriz superior e ferramenta inferior
Controlador
Batente traseiro da prensa dobradeira

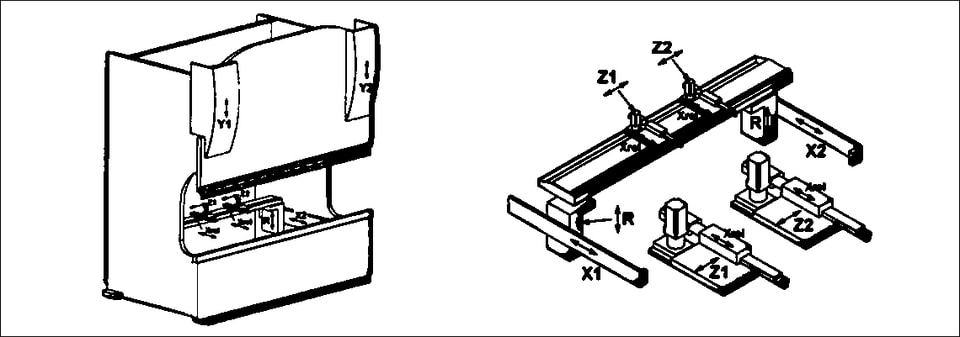

- Batente traseiro CNC de 7 eixos com X, Y1, Y2, R, Z1, Z2, V, 6+1 eixos
- Dispositivos de segurança — DSP-TX Laser safe
- — DSP-AP-RS Laser safe
- Sistema hidráulico de fixação superior
- Sistema de fixação de descida rápida
- Pedal sem fio
- Pedal sem fio
- Linha a laser para dobra sem batente traseiro
- Linha a laser para dobra sem batente traseiro
- Sistema de medição de ângulo
- Dedos especiais
- Elevadores de chapa frontal — suporte frontal alongado
- Elevadores de chapa frontal — suporte frontal CNC
- Robô para prensa dobradeira
- Sistema de refrigeração

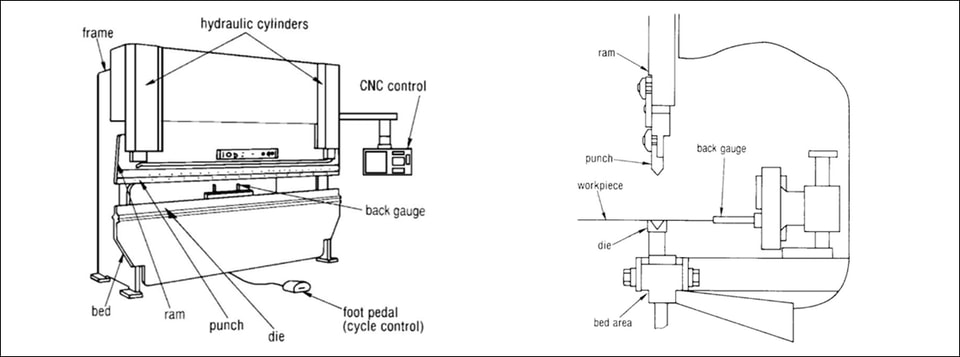

Detalhes do produto
Parâmetro técnico
| Modelo | Pressão nominal (kN) | Comprimento da mesa (mm) | Distância entre montantes (mm) | Profundidade de garganta (mm) | Curso (mm) | Altura de abertura (mm) | Motor principal (kW) | Dimensões (C × L × A) (mm) |
| 40/2000 | 400 | 2000 | 1600 | 200 | 110 | 335 | 4 | 2545×1510×2050 |
| 40/2500 | 400 | 2500 | 2000 | 200 | 110 | 335 | 4 | 2950×1510×2080 |
| 63/2000 | 630 | 2000 | 1600 | 250 | 110 | 350 | 5.5 | 2555×1600×2130 |
| 63/2500 | 630 | 2500 | 2000 | 250 | 110 | 350 | 5.5 | 2960×1600×2180 |
| 63/3200 | 630 | 3200 | 2600 | 250 | 110 | 350 | 5.5 | 3740×1600×2230 |
| 100/2500 | 1000 | 2500 | 2000 | 350 | 150 | 400 | 7.5 | 2980×1650×2330 |
| 100/3200 | 1000 | 3200 | 2600 | 350 | 150 | 400 | 7.5 | 3740×1650×2355 |
| 100/4000 | 1000 | 4000 | 3200 | 350 | 150 | 400 | 7.5 | 4550×1650×2450 |
| 100/5000 | 1000 | 5000 | 4000 | 350 | 150 | 400 | 7.5 | 5100×1500×2650 |
| 125/2500 | 1250 | 2500 | 2000 | 350 | 150 | 410 | 7.5 | 3980×1650×2370 |
| 125/3200 | 1250 | 3200 | 2600 | 350 | 150 | 410 | 7.5 | 3750×1650×2450 |
| 125/4000 | 1250 | 4000 | 3200 | 350 | 150 | 410 | 7.5 | 4550×1650×2470 |
| 125/5000 | 1250 | 5000 | 4000 | 350 | 150 | 410 | 7.5 | 5100×1500×2795 |
| 125/6000 | 1250 | 6000 | 4500 | 350 | 150 | 410 | 7.5 | 6100×1500×2895 |
| 160/2500 | 1600 | 2500 | 2000 | 350 | 150 | 425 | 11 | 2980×1715×2410 |
| 160/3200 | 1600 | 3200 | 2550 | 350 | 150 | 425 | 11 | 3750×1715×2450 |
| 160/4000 | 1600 | 4000 | 3200 | 350 | 190 | 450 | 11 | 4550×1715×2730 |
| 160/5000 | 1600 | 5000 | 4000 | 350 | 190 | 450 | 11 | 5100×1570×2900 |
| 160/6000 | 1600 | 6000 | 4500 | 350 | 190 | 450 | 11 | 6100×1570×3010 |
| 200/3200 | 2000 | 3200 | 2600 | 350 | 240 | 460 | 11 | 3750×1815×2715 |
