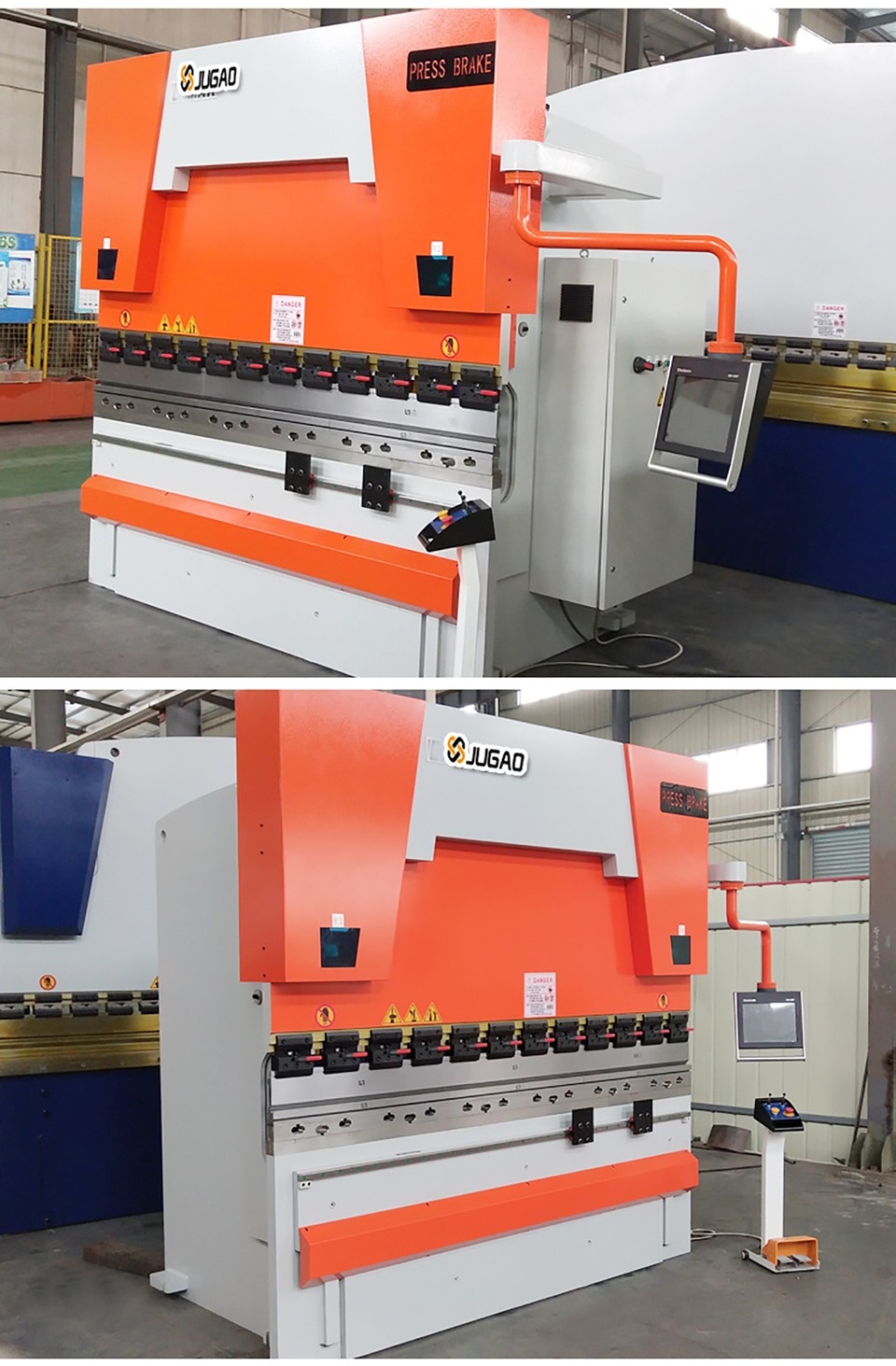

Prensa dobradeira hidráulica CNC 125TON-3200 com controlador Delem 53T

Home > Produtos > Máquina de dobra > Prensa dobradeira hidráulica CNC 125TON-3200 com controlador Delem 53T

Prensa dobradeira hidráulica CNC 125TON-3200 com controlador Delem 53T

E-mail:info@ntjugao.com

Tel:008613222111178

Whatsapp:+8613222111178

SOLICITE UM ORÇAMENTO

Descrição do produto

Características do produto

1. Sistema operacional CNC multilíngue

2. Bomba de engrenagens interna silenciosa e confiável

3. Sistema hidráulico regulado por válvulas proporcionais

4. Combinação de acionamento sem escovas e motor com tecnologia digital "can open", batente traseiro de alta precisão que permite movimentos rápidos dos eixos.

5. Linhas ópticas de alta precisão

6. Fixações ajustáveis

7. Ferramentas e fixações endurecidas e retificadas para ajuste rápido das ferramentas

8. Dedos completos do batente traseiro em guia linear dupla

9. Apoios frontais em aço inoxidável, ajustáveis em altura

10. Coroamento mecânico automático

11. Painel elétrico com componentes de alta qualidade

12. Sistema Start&Stop em conformidade com as normas de segurança europeias

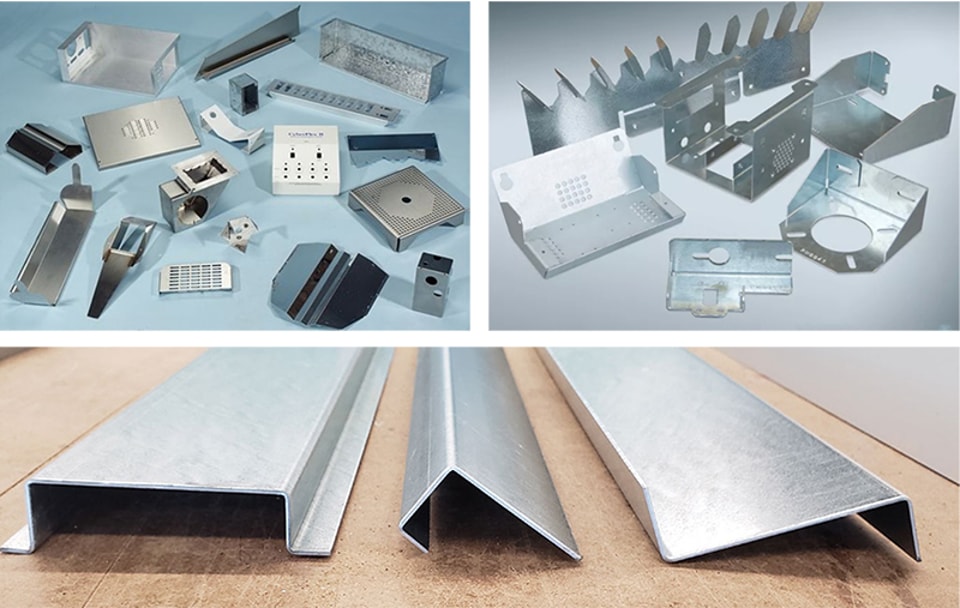

Exibição de amostra

Parâmetro técnico

Nº	NOME		DADOS	UNIDADE	Observação
1	Eixos de controle CNC		Eixos Y1+ Y2+ X+ coroamento V		3+1
2	Força nominal		1250	kn
3	Comprimento da mesa de trabalho		3200	mm
4	Distância entre colunas		2600	mm
5	Profundidade da garganta		320	mm
6	Curso do cilindro		150	mm
7	Altura máxima de abertura		420	mm
8	Velocidade de trabalho	Velocidade de descida total	220	mm/s
		Velocidade de trabalho	18
		Velocidade de retorno	200
9	Eixo X	Alcance	600	mm
		Velocidade máxima de deslocamento	360	mm/s
		Precisão de posicionamento	0.02	mm
10	Eixos Y1 Y2	Alcance	200	mm
		Precisão de posicionamento	0.02	mm
		Repetibilidade	0.01	mm
11	Capacidade do tanque de óleo	Quantidade de óleo	46	Não
11	Capacidade do tanque de óleo	Quantidade	360	Lts
12	Motor principal	Tipo	Y132M-4		B5
		Potência	7.5	KW
		Velocidade	1400	rpm
13	Bomba de pistão e engrenagem	Tipo	HG1-25-01R-VPC
		Pressão	25	L/min
		Vazão	31.5	MPa
14	Pressão máxima de trabalho do sistema hidráulico		25	MPa
15	Dimensão geral	Comprimento	3300	Mm
		Largura	1620	Mm
		Altura	2480	Mm
16	Peso		8200	Kg

Lista de marcas de acessórios

N.º	Nome	Modelo/Fabricante	Configuração
1	Sistema CNC	þControlador DA53T	Padrão
2	Elétrica	Schneider Electric
3	Motor principal	Motor Siemens
4	Motor servo	Estun
5	Servoacionamento	Estun
6	Régua de retícula	FAGOR
7	Interruptor de pedal	Coreia do Sul KACON
8	Batente traseiro	Guia linear com parafuso de esferas - HIWIN Taiwan
9	Sistema hidráulico	Bosch Rexroth Alemanha
10	Bomba de óleo	ECKERLE
11	Anel de vedação	PARKER-América
12	Conector do tubo de óleo	EMB Alemanha
13	Protetor de segurança frontal	Produzido pela ERMAK
14	Proteção de segurança traseira	Produzido pela ERMAK
15	Matriz	Um conjunto de matrizes padrão
16	Fixação	Ferramentas de fixação de troca rápida
17	Modo de coroamento	Compensação mecânica
18	Proteção a laser	DSP Italy	Peça opcional
19	Coroamento	Compensação hidráulica
20	Fixação superior	Fixação hidráulica
21	Fixação inferior	Fixação rápida
22	Pedal	Sem fio
23	Sistemas de apoio para chapas	Pneumático
24	Linha de dobra	Laser
25	Sistema de medição de ângulo	Laser
26	Dedos especiais	Sob encomenda
27	Apoio frontal	CNC/Robô

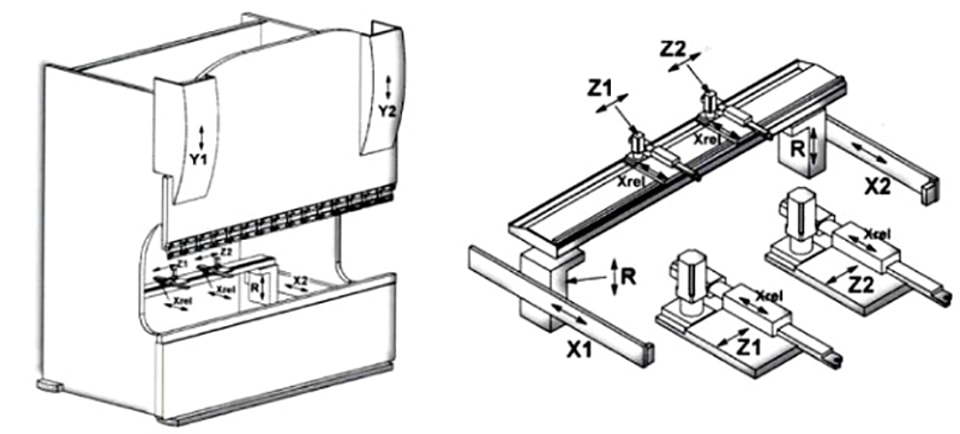

28	Eixo opcional	R Z1 Z2 X1 X2
29	Opções de sistema	DA58T DA66T DA69T ETC
30	Norma de segurança	þCE ¨CSA þNR-12 ¨OSHA

PEÇAS DE REPOSIÇÃO E FERRAMENTAS ESPECIAIS

Acessório
1	GB801-2011	Parafuso M16X500	Peça	4
2	GB7160-2016	Porcas M16	Peça	4
3	GB98-2015	Ferramentas infláveis	Peça	1
4	GB610-2014	Chave da caixa elétrica	Peça	1
5	GB766-2018	Chave de energia da caixa de botões	Peça	2
6	GB568-2018	Interruptor de pedal	Peça	1
Peças de reposição
7	GB689-2018	Anel de vedação tipo O	Peça	17
8	GB638-2018	Anel de vedação combinado	Peça	16

LISTA DE DOCUMENTOS ANEXOS:

Documento
1	Manual de operação	Copiar	1
2	Certificado CE	Copiar	1
3	Lista de embalagem/Fatura comercial (Certificado de origem)	Copiar	1
4	Inspeção aprovada	Copiar	1

PEÇAS OPCIONAIS

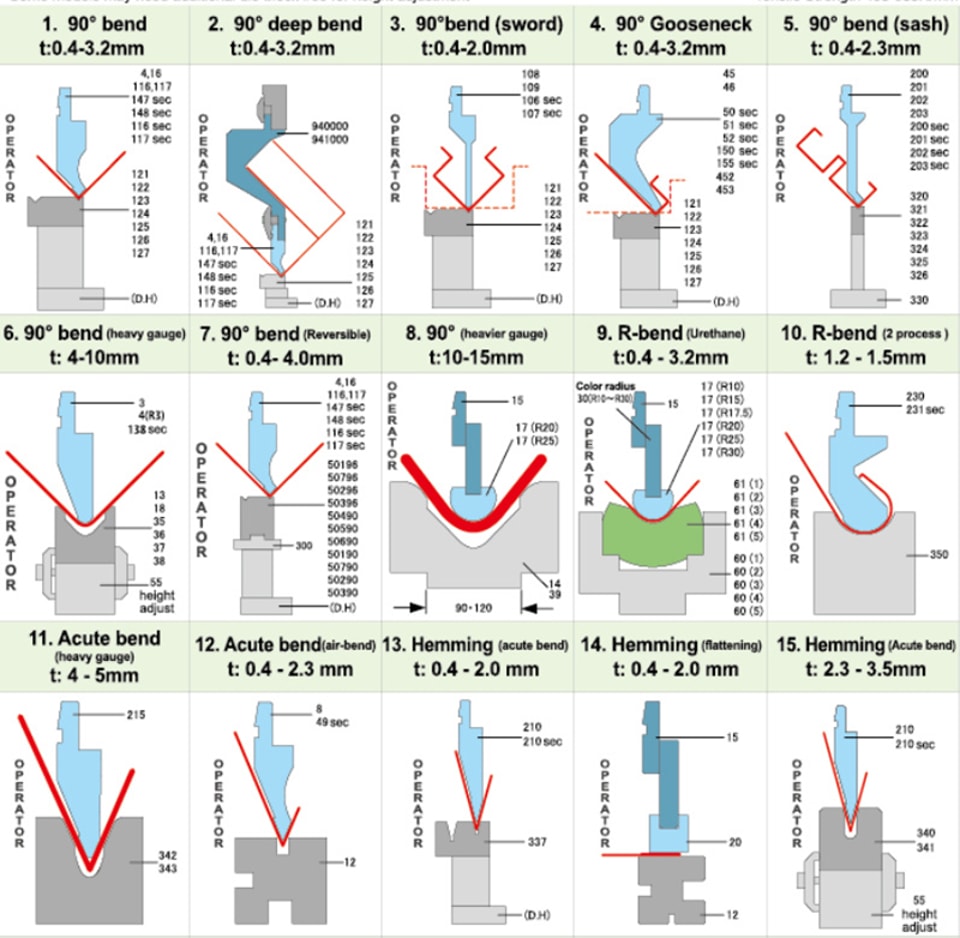

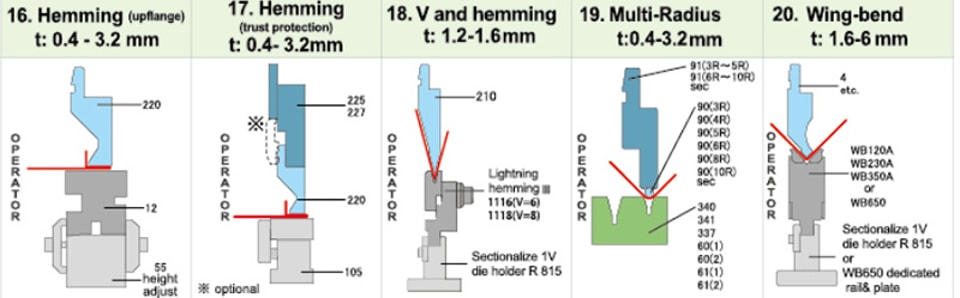

Matriz superior e ferramenta inferior

Controladores

Controlador Delem DA53T: https://youtu.be/YeUWZhJbCog

Controlador Delem DA58T: https://youtu.be/z4n-GXoQQ98

Controlador Delem DA66T: https://youtu.be/fufuqi1UbOM

Controlador CybTouch 12: https://youtu.be/8bZ7ZwAZ0PA

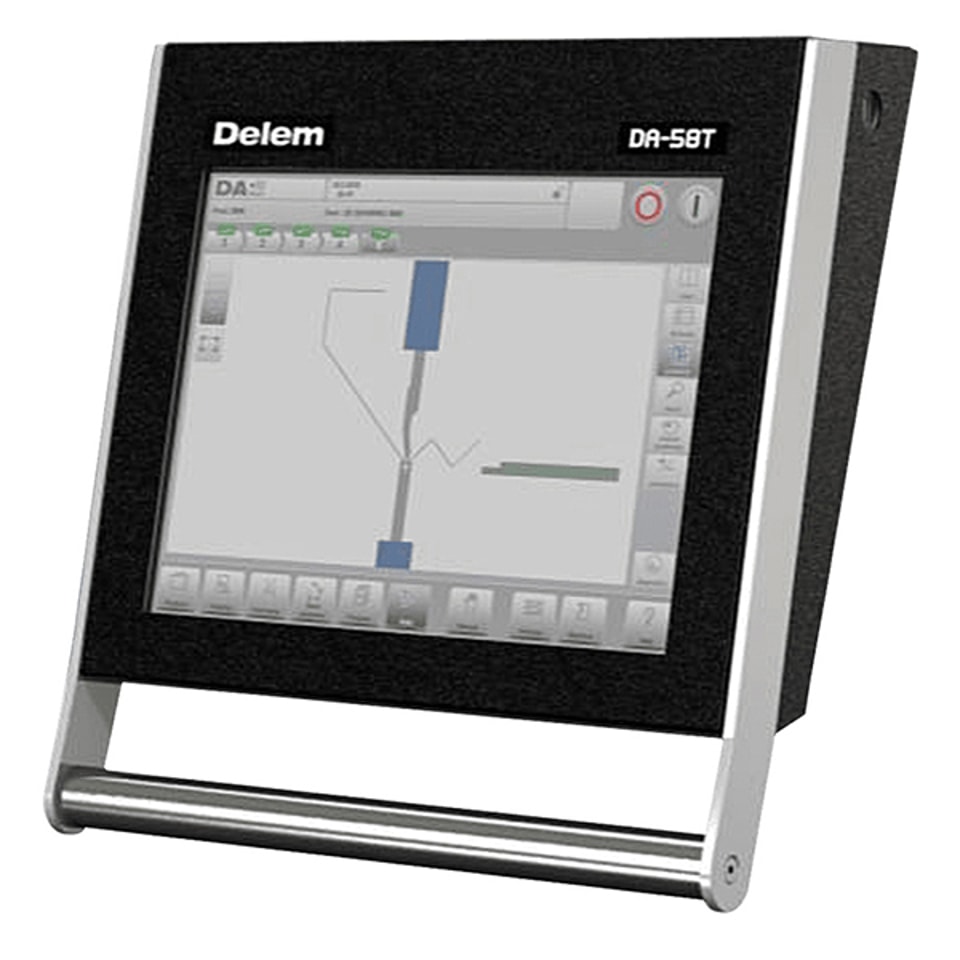

DELEM DA58T Sistema CNC gráfico 2D colorido

● O controle CNC touchscreen DA-58T oferece uma solução moderna, compacta e versátil para aplicações de prensas dobradeiras potentes e econômicas.

● TFT colorido de alta resolução de 15"

● Programação por tela sensível ao toque com gráficos 2D

● Até 4 eixos (Y1, Y2 + 2 eixos auxiliares)

● Cálculo da sequência de dobra

● Algoritmos avançados de controle do eixo Y para válvulas de malha fechada e de malha aberta.

● Controle CNC de coroamento

● USB, interface com periféricos

● Software offline Profile-58TL

Controle gráfico 2D sensível ao toque DELEM DA66T

● O controle touch DA-66T conta com o sistema operacional Windows incorporado em tempo real para máxima confiabilidade. Partidas suaves são garantidas, mesmo após desligamento instantâneo.

● TFT colorido de alta resolução de 17"
● Modo de programação com tela sensível ao toque e gráficos 2D

● Visualização 3D em simulação e produção

● Pacote completo de aplicativos Windows

● Compatibilidade com Delem Modusys (escalabilidade e adaptabilidade modular)

● USB, interface com periféricos

● Software offline Profile-T2D

● Interface para dobra e correção com sensor

Controle gráfico 3D sensível ao toque DELEM DA69T

● O DELEM DA-69T oferece programação em 2D e 3D, incluindo cálculo automático da sequência de dobra e detecção de colisões. Configuração completa da máquina em 3D com múltiplas estações de ferramenta, fornecendo feedback real sobre a viabilidade do produto e sua manipulação.

● TFT colorido de alta resolução de 17"

● Modo de programação com tela sensível ao toque e gráficos 2D e 3D

● Visualização 3D em simulação e produção

● Pacote completo de aplicativos Windows

● ● Compatibilidade com Delem Modusys (escalabilidade e adaptabilidade modular)

● USB, interface com periféricos

● Software offline Profile-T2D

● Interface para dobra e correção com sensor

Sistema CNC gráfico 2D CYBELEC CybTouch 8 PS

● O CybTouch 8 PS foi desenvolvido especificamente para prensas dobradeiras sincronizadas. Como parte da linha CybTouch, ele conta com uma tela sensível ao toque intuitiva e vibrante em cores, além de alto nível de integração de funções.

● 7” tela CRT gráfica colorida

● Criação de perfil gráfico 2D com sequenciamento manual

● Até 4 eixos (eixos Y1, Y2 + 2 eixos)

● Cálculo da tolerância de dobra.

● Pressão– cálculo de compensação de flecha.

● Controle CNC de coroamento

● Correção de ângulo e do batente traseiro.

● Fornecido com software offline PC1200.

Sistema CNC gráfico 2D CYBELEC CybTouch 12 PS

● Como toda a linha de comandos numéricos CybTouch, o CybTouch 12 PS apresenta uma interface intuitiva com tela sensível ao toque, oferecendo alta integração de funções.

● 12” gráfico colorido com tela totalmente sensível ao toque

● Criação de peça gráfica 2D por toque com sequenciamento manual

● Até 4 eixos (eixos Y1, Y2, X e R)

● Cálculo da tolerância de dobra.

● Pressão– cálculo de compensação de flecha.

● Ferramentas moduláveis para cada peça ou dobra.

● Correção de ângulo e do batente traseiro.

● Fornecido com software offline PC-ModEva

Sistema CNC gráfico 2D CYBELEC CybTouch 15 PS

● O CybTouch 15 PS é um comando numérico 2D especificamente dedicado a dobradeiras CNC de entrada e médio porte. Ele vem em um gabinete compacto, semelhante à conhecida linha CybTouch do mercado, mas oferecendo uma tela sensível ao toque maior e um novo design horizontal.

● Tela colorida de 15" com toque total

● Desenho de perfil 2D por toque e criação precisa de programas 2D

● Até 6 eixos (eixos Y1, Y2, X, R, Z1, Z2)

● Cálculo automático da sequência de dobra

● Gestão tandem.

● Ferramentas moduláveis para cada peça ou dobra.

● Correção de ângulo e do batente traseiro.

● Software offline VisiTouch 2D ou VisiTouch MX.

Sistema CNC gráfico 2D e 3D CYBELEC VisiTouch 19

● O VisiTouch 19 e o VisiTouch 19 MX são comandos numéricos gráficos 2D e 3D para dobradeiras CNC. Seu objetivo é facilitar o trabalho do operador, mesmo em tarefas exigentes de programação e configuração.

● Tela sensível ao toque de 19" com moderna superfície de vidro contínua

● Desenho de perfil 2D por toque e criação precisa de programas 2D

● Operação fácil graças à HMI intuitiva

● Cálculo automático da sequência de dobra

● Funções internas de backup e restauração

● Ferramentas moduláveis para cada peça ou dobra.

● Correção de ângulo e do batente traseiro.

● Software offline VisiTouch 2D ou VisiTouch MX.

Sistema CNC gráfico 2D ESA S630
● O mais potente da categoria: tela sensível ao toque de 10' com gráficos avançados. Todo o desempenho de um CNC de alto nível em um controlador econômico e fácil de usar.
● Tela sensível ao toque LCD de 10 polegadas (resistiva)
● Criação de peça gráfica 2D por toque com sequência manual
● Padrão para 4 eixos (Y1Y2, X, R)
Cálculo automático da força de dobra e da compensação de flexão.
● Ferramentas modulares para cada peça ou dobra.
● Correção direta do ângulo, também para a compensação de flexão.
● Amplificador integrado para válvulas proporcionais e de pressão.
● Software gratuito de simulação offline para PC.
● Gestão de máquina tandem (opcional)
● Interface Modbus TCP para SCADA ou MES (opcional)

Sistema CNC gráfico 2D ESA S640

● Desempenho de alto nível para máquinas de até seis eixos, com cálculo automático da sequência de dobra e base de dados de materiais para compensação preditiva disponíveis como opcionais, reduzindo o desperdício de material.

● Tela sensível ao toque LCD de 15 polegadas (resistiva)

● Criação de peça gráfica 2D por toque com sequência automática

● Padrão para 4 eixos, podendo chegar ao máximo de 6 eixos.

● Cálculo automático da força de dobra e da compensação de flexão.

● Ferramentas moduláveis para cada peça ou dobra.

● Correção direta do ângulo, também para a compensação de flexão.

● Amplificador integrado para válvulas proporcionais e de pressão.

● Software gratuito de simulação offline para PC.

● Gestão de máquina tandem (opção, pode chegar a 4 máquinas)

● Interface Modbus TCP para SCADA ou MES (opcional)

Sistema CNC gráfico 2D ESA S650W

● Sem limites nem em desempenho nem em flexibilidade.

O poderoso PC integrado permite dispor na máquina de um verdadeiro CAD/CAM 3D (Metallix, Radan, ESA)

Design da peça com a ponta dos dedos.

Importação direta de geometrias de ferramentas (arquivos .dxf) e gestão da biblioteca de ferramentas.

Gestão de suportes de ferramenta e matriz.

Está disponível a medição e correção de ângulo com todos os dispositivos existentes.

● Tela sensível ao toque LCD de 15 polegadas (resistiva)

● Importação de ferramentas DXF (opcional)

● Criação de peça gráfica 2D por toque com sequência automática

● Padrão para 4 eixos, podendo chegar ao máximo de 32 eixos.

● Cálculo automático da força de dobra e da compensação de flexão.

● Ferramentas moduláveis para cada peça ou dobra.

● Software gratuito de simulação offline para PC.

● Gestão de máquina tandem (opção, pode chegar a 4 máquinas)

● Interface Modbus TCP para SCADA ou MES (opcional)

● Gestão de medição de ângulo DataM ou Iris-Plus (opcional).

● Software EsaBend-3D (opcional)

● Visualizador 3D Metalix, Radan, AutoPol (opcional)

Sistema CNC ESA S660W

● Uma interface totalmente renovada, especialmente concebida para ecrã multitoque, está disponível como alternativa à conhecida interface Esa utilizada no S650W.

Aproveite ao máximo qualquer software CAD/CAM 3D que pretenda instalar no CNC.

Design da peça com a ponta dos dedos.

Importação direta de geometrias de ferramentas (arquivos .dxf) e gestão da biblioteca de ferramentas.

Gestão de suportes de ferramenta e matriz

● Tela sensível ao toque LCD de 19 polegadas (capacitiva)

● Importação de ferramentas DXF (opcional)

● Criação de peça gráfica 2D por toque com sequência automática

● Padrão para 4 eixos, podendo chegar ao máximo de 156 eixos.

● Cálculo automático da força de dobra e da compensação de flexão.

● Ferramentas moduláveis para cada peça ou dobra.

● Correção direta do ângulo, também para a compensação de flexão.

● Software gratuito de simulação offline para PC.

● Base de dados de dobras (opcional)

● Interface Modbus TCP para SCADA ou MES (opcional)

● Gestão de medição de ângulo DataM ou Iris-Plus (opcional).

● Software EsaBend-3D (opcional)

● Visualizador 3D Metalix, Radan, AutoPol (opcional)

Sistema CNC ESA S675W

● Uma interface totalmente renovada, especialmente concebida para ecrã multitoque, está disponível como alternativa à conhecida interface Esa utilizada no S650W.

Aproveite ao máximo qualquer software CAD/CAM 3D que pretenda instalar no CNC.

Design da peça com a ponta dos dedos.

Importação direta de geometrias de ferramentas (arquivos .dxf) e gestão da biblioteca de ferramentas.

Gerenciamento de porta-ferramentas e porta-matrizes.

Está disponível a medição e correção de ângulo com todos os dispositivos existentes.

● Tela sensível ao toque LCD de 21 polegadas (capacitiva)

● Importação de ferramentas DXF (opcional)

● Criação de peça gráfica 2D por toque com sequência automática

● Padrão para 4 eixos, podendo chegar ao máximo de 156 eixos.

● Cálculo automático da força de dobra e da compensação de flexão.

● Software EsaBend-3D (opcional)

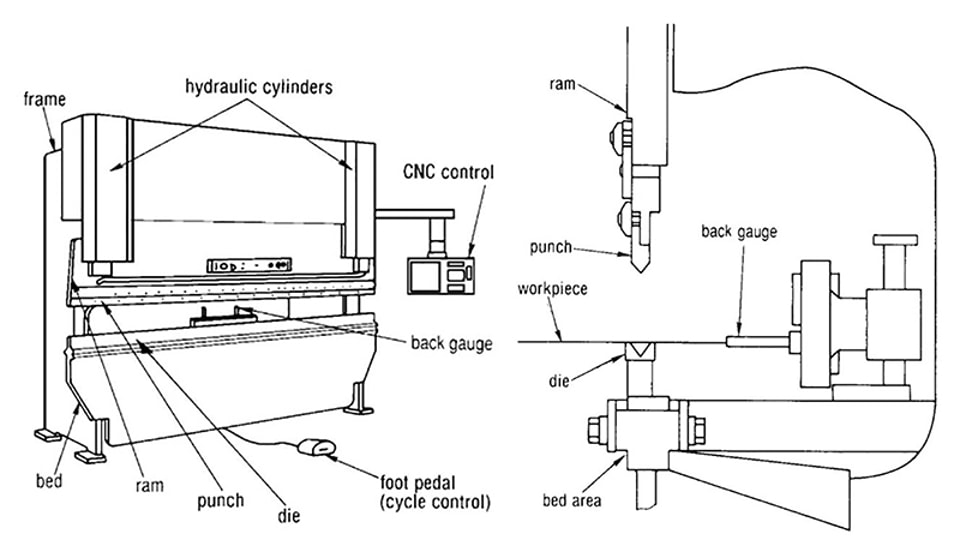

Batente traseiro da prensa dobradeira

BGA	X	R	Z1	Z2	X2
Curso (mm)	750	120	SOB ENCOMENDA	SOB ENCOMENDA	190
Velocidade (mm/s)	500	170	2000	2000	200
Precisão (mm)	+0,02	+0,05	+0,05	+0,05	+0,02
Tipo de motor	SEM ESCOVAS	SEM ESCOVAS	SEM ESCOVAS	SEM ESCOVAS	SEM ESCOVAS
Sistema mecânico	PARAFUSO	PARAFUSO	RACR	RACR	PARAFUSO
