As técnicas de dobragem de chapa metálica partilham o objetivo comum de moldar o metal em formas desejadas, mas os seus princípios operacionais variam significativamente. Dominar estes métodos requer a compreensão de fatores-chave como a espessura do material, as dimensões da dobra, o raio de curvatura e a aplicação pretendida — todos os quais influenciam a seleção do processo de dobragem mais adequado.

Os seguintes métodos ilustram não apenas como dobrar chapa metálica, mas também como escolher a técnica certa para obter resultados ótimos. Os métodos de dobragem de chapa metálica mais comuns incluem:

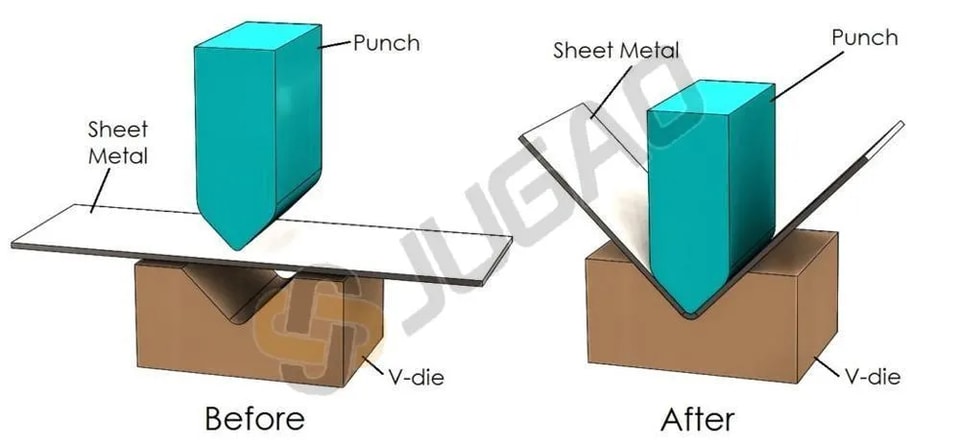

Dobragem em Matriz V

Este é o método de dobragem mais amplamente utilizado, aplicável à maioria dos projetos de dobragem. Utiliza um punção e uma matriz em forma de V para formar a chapa metálica no ângulo desejado. Durante o processo, o punção pressiona a chapa metálica na matriz V.

O ângulo de dobragem resultante depende da profundidade a que o punção entra na matriz. Este método é simples e eficiente, pois frequentemente permite dobrar sem reposicionar a peça de trabalho.

A dobragem em matriz V pode ser categorizada em três subtipos:

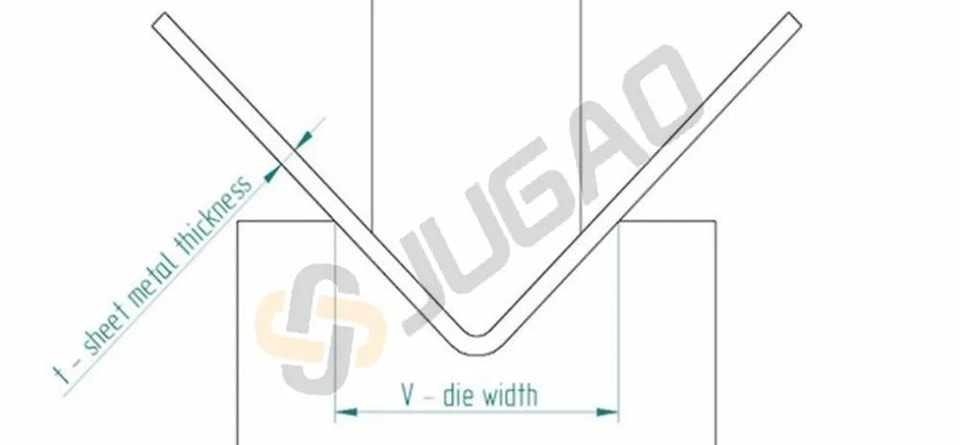

Bottoming

O bottoming é semelhante à dobragem a ar, mas com uma diferença fundamental: o punção força a chapa completamente para dentro da matriz até fazer contacto total com as superfícies da matriz. Esta abordagem reduz o risco de defeitos associados à dobragem a ar.

Este método requer maior tonelagem, pois é necessária força adicional para completar a deformação e manter a peça no lugar após a conformação. É compatível com várias configurações de matriz V.

O bottoming oferece alta precisão e não requer controlo preciso da tonelagem, tornando-o adequado para uso com prensas dobráveis mais antigas ou menos precisas.

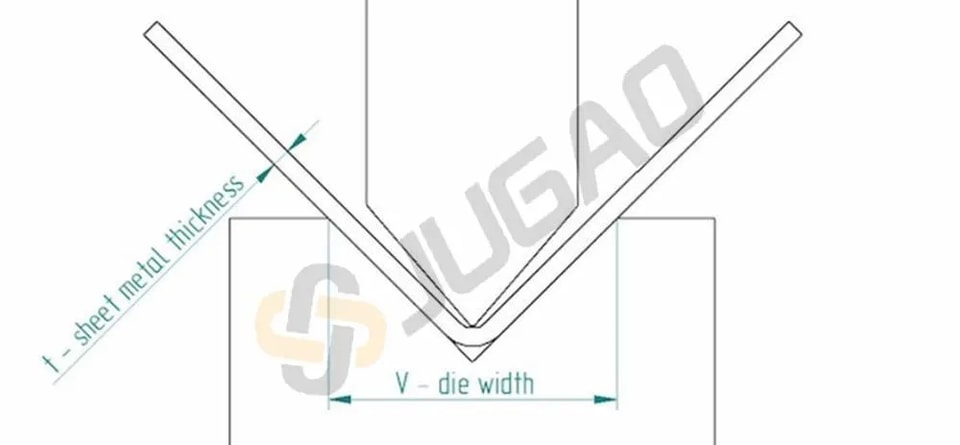

Coining

O coining envolve pressionar a chapa metálica entre o punção e a matriz sob tonelagem muito alta. Isto resulta num ângulo de dobragem altamente preciso com retorno elástico mínimo.

Embora o coining ofereça excelente precisão, exige maior tonelagem e tem tempos de ciclo mais longos em comparação com outros métodos.

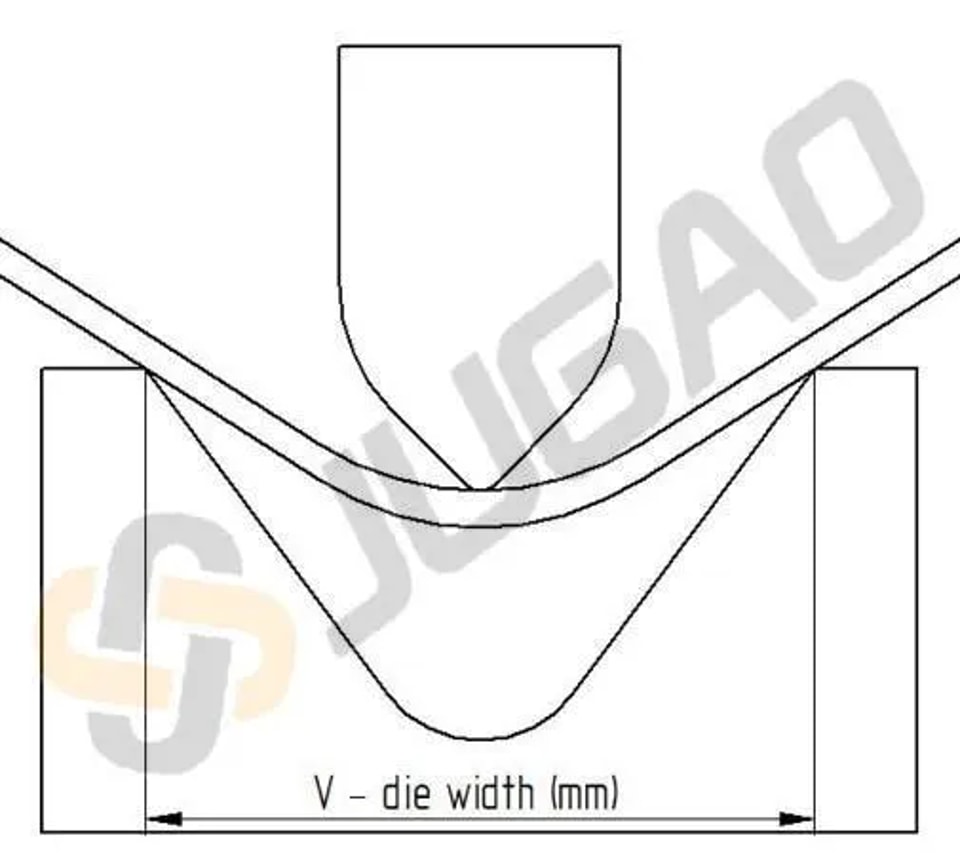

Dobragem a Ar

A dobragem a ar (ou dobragem parcial) é menos precisa do que o bottoming ou o coining, mas é amplamente utilizada devido à sua simplicidade e flexibilidade de ferramentas, pois não requer matrizes especializadas.

Uma desvantagem notável é que a dobragem a ar é mais suscetível ao retorno elástico.

Neste processo, o punção aplica força em dois pontos na chapa acima da abertura da matriz. Como a chapa não contacta com o fundo da matriz, uma prensa dobrável é tipicamente utilizada para a dobragem a ar em matriz V.

(Uma prensa dobrável é uma máquina utilizada na fabricação de chapa metálica que fixa a peça de trabalho e aplica força entre um punção e uma matriz para formar a dobra desejada.)

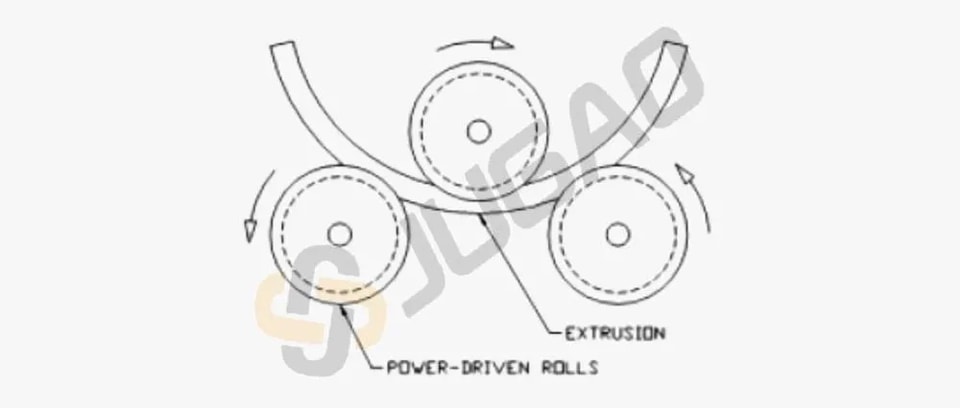

Dobragem por Rolo

A dobragem por rolo utiliza um conjunto de 2, 3 ou 4 rolos para formar chapas metálicas em formas curvas. A configuração mais comum é uma configuração piramidal de 3 rolos, onde o rolo superior é ajustável e os dois inferiores são fixos.

A chapa é alimentada entre o rolo superior e os dois rolos fixos. Conforme os rolos giram, eles seguram a chapa enquanto o rolo ajustável aplica pressão para baixo para alcançar a curvatura desejada. Um sistema de 4 rolos adiciona um rolo adicional para melhor suporte, tornando-o ideal para aplicações de alto desempenho.

Este método é usado principalmente para produzir formas cilíndricas ou cônicas, como tubos, cilindros de gás, tanques, vasos de pressão e tubulações.

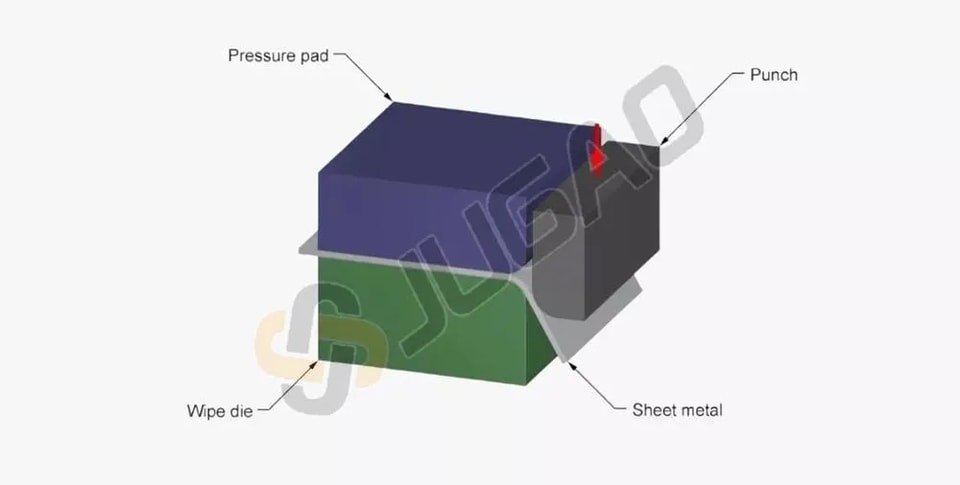

Dobramento por Limpeza

O dobramento por limpeza (ou dobramento de borda) usa uma matriz de limpeza e um punção. A chapa de metal é fixada entre a matriz e uma almofada de pressão, expondo a seção a ser dobrada. O punção então se move para baixo, limpando o material sobre a borda da matriz para formar o ângulo desejado. Este método é uma boa alternativa ao dobramento em prensa para flanges menores.

Esta técnica permite que várias bordas sejam formadas simultaneamente, melhorando a produtividade. Também minimiza o risco de trincas superficiais na área de dobra.

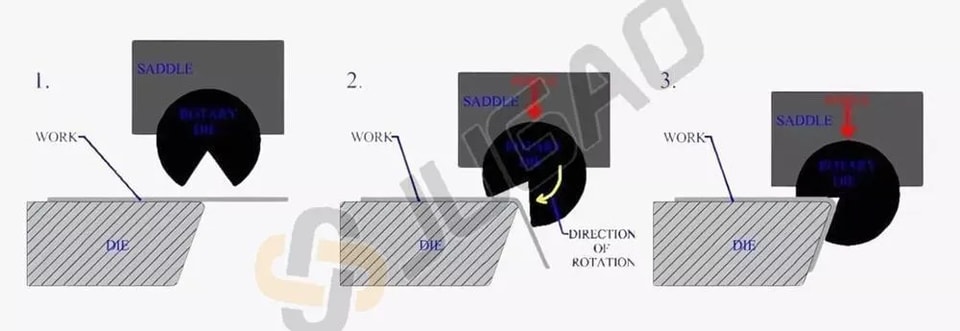

Dobramento Rotativo

A flexão rotativa é comumente usada para dobrar tubos e tubulações com curvaturas variando de 1° a 180°, mas também é aplicável a chapas metálicas. O processo envolve três componentes principais: uma matriz de flexão, uma matriz de fixação e uma matriz de pressão. As matrizes de flexão e fixação seguram a peça de trabalho, enquanto a matriz de pressão aplica força tangencial da extremidade livre em direção ao ponto de referência da dobra. As matrizes rotativas podem ser ajustadas para controle preciso do ângulo e raio de dobra. Um mandril é frequentemente inserido dentro dos tubos durante a flexão para evitar o colapso, mas não é necessário para peças sólidas de chapa metálica.

Este método de conformação é adequado para criar dobras em chapas planas e é amplamente utilizado na fabricação de tubos e tubulações.

O dobramento rotativo oferece excelente controle, permitindo tolerâncias estreitas de ±0,5°. Como a tonelagem necessária é 50% a 80% menor do que em outros métodos, o risco de defeitos superficiais, como trincas, é significativamente reduzido.
