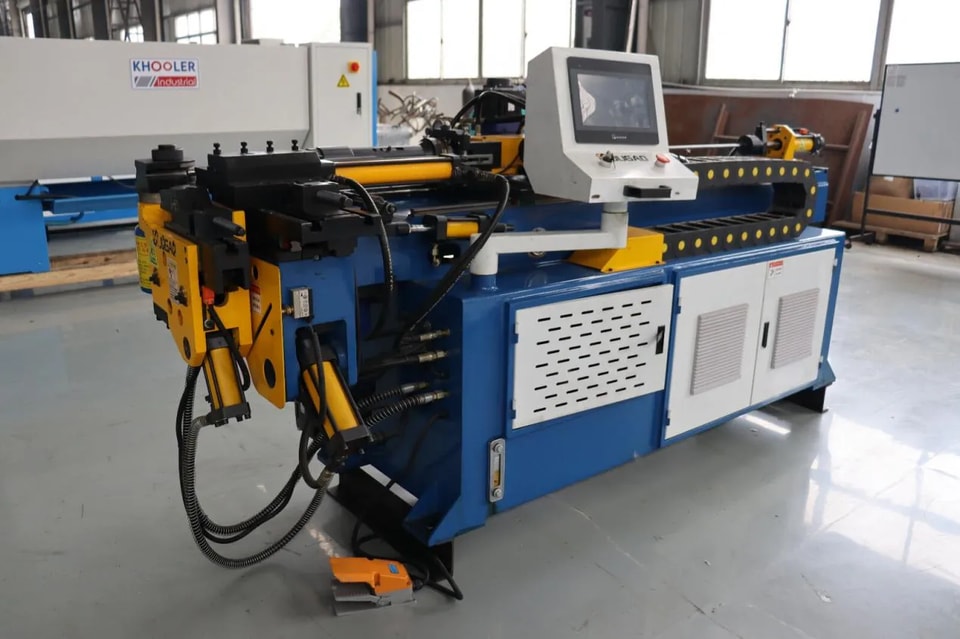

Por que o produto acabado da curvadora de tubos é diferente do resultado esperado?

Na dobra de tubos, discrepâncias entre o produto acabado e os desenhos de projeto ou os resultados esperados são um problema frequente encontrado por técnicos em campo. Essas divergências podem se manifestar como ângulos imprecisos, deformação da seção transversal, enrugamento, retorno elástico excessivo ou até orientação espacial incorreta. A causa raiz muitas vezes não é um único fator, mas sim o desequilíbrio entre materiais, moldes, equipamentos e processos.

1. Desvio do ângulo de dobra

Sintomas: o ângulo real de dobra é maior ou menor que o valor definido, ou os ângulos dos produtos do mesmo lote são inconsistentes.

Possíveis Causas:

Estimativa insuficiente do retorno elástico: os materiais sofrem recuperação elástica após a dobra, especialmente o aço de alta resistência e o aço inoxidável. Se não for reservada no programa uma compensação de retorno elástico, o ângulo final ficará significativamente menor.

Configuração inadequada da compensação de sobre-dobra: as dobradeiras hidráulicas ou elétricas de tubos normalmente possuem uma configuração de "ângulo de sobre-dobra" para compensar o retorno elástico. Uma sobre-dobra excessiva ou insuficiente levará a desvios de ângulo.

Desgaste do molde: após o desgaste da superfície de trabalho do molde de dobra, a adaptação entre o tubo e o molde diminui, alterando o raio real de dobra e afetando indiretamente o ângulo.

1. Força de aperto insuficiente: a pressão insuficiente da matriz de aperto faz com que o tubo deslize durante a dobra, levando a um ângulo descontrolado.

2. Deformação da seção transversal do tubo (elíptica, achatada, colapso interno)

Sintomas: a seção transversal na dobra fica elíptica, ou há colapso interno e enrugamento evidentes; em casos graves, surgem fissuras.

Possíveis causas:

Raio de dobra insuficiente: o valor R/D (a relação entre o raio de dobra e o diâmetro do tubo) é menor que o valor mínimo permitido para o material, o que é a principal causa da deformação da seção transversal.

Mandril não utilizado ou posicionado incorretamente: em tubos de parede fina ou dobras de pequeno raio, o mandril não é utilizado, ou a extensão do mandril é insuficiente, ou a esfera do mandril está desalinhada, resultando em falta de suporte efetivo no lado interno.

Matriz antirrugas não instalada ou ajustada incorretamente: a folga entre a matriz antirrugas e a matriz de dobra é grande demais ou pequena demais, não conseguindo suprimir eficazmente o enrugamento interno.

Parede do tubo muito fina ou material macio: nas mesmas condições de dobra, quanto menor a espessura da parede, pior a estabilidade da seção transversal.

3. Erro de Orientação Espacial (Produtos com Múltiplas Curvas)

Sintoma: Conexões de tubulação complexas com múltiplas dobras apresentam uma primeira dobra correta, mas a posição espacial final não corresponde ao desenho, tornando a montagem impossível.

Possíveis Causas:

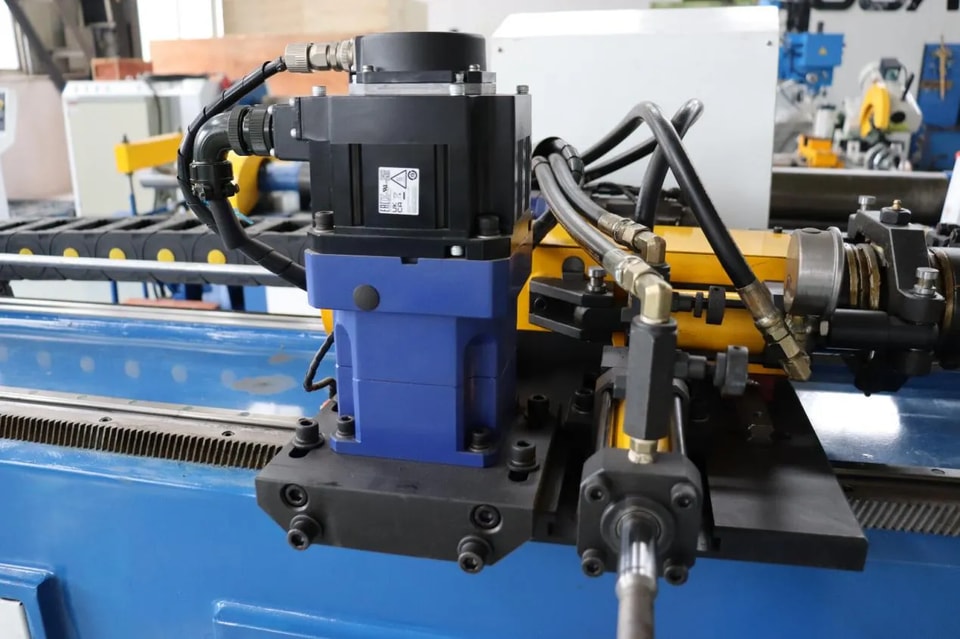

* **Problemas de Precisão no Eixo de Rotação (Eixo B):** Desvios do encoder ou folga mecânica entre as dobras levam a erros cumulativos de orientação espacial.

* **Posicionamento Incorreto do Comprimento de Avanço (Eixo Y):** Desvios nas dimensões do avanço em linha reta fazem com que a posição inicial das dobras subsequentes se desloque.

* **Configuração Incorreta do Ponto de Referência:** A seleção inadequada do ponto de referência durante a programação, ou a falta de consideração da folga da extremidade do tubo, resulta em desvio dimensional geral.

* **Sequência de Dobra Inadequada:** Sequência de dobra mal projetada; a deformação das dobras posteriores afeta a forma das dobras anteriores, o que é especialmente comum em dobras de passo curto.

4. Rugas e Arranhões na Superfície

Sintoma:** Surgem rugas onduladas na parte interna das dobras, ou há marcas, amassados ou arranhões evidentes na superfície do tubo.

Possíveis Causas:

Folga Excessiva Entre a Matriz Anti-rugas e a Matriz de Dobra: Uma folga excessivamente grande pode tornar o material interno instável e provocar rugas; uma folga muito pequena aumenta o atrito e pode arranhar a superfície.

Baixa Suavidade da Superfície da Matriz: Superfícies de trabalho ásperas da matriz de dobra e da matriz de fixação, ou ferrugem e detritos após uso prolongado, deixarão marcas na superfície do tubo.

Lubrificação Insuficiente: Lubrificação insuficiente ou falta de óleo específico para dobra de tubos leva a atrito a seco entre o tubo e a matriz.

Defeitos na Superfície do Tubo: Arranhões e rebarbas no próprio tubo bruto se amplificam em defeitos evidentes durante a dobra.

5. Baixa Consistência do Retorno Elástico entre Lotes

Fenômeno: Tubos do mesmo lote e processados sob o mesmo procedimento apresentam ângulos ou formas de dobra inconsistentes entre diferentes peças.

Possíveis Causas:

Diferenças entre Lotes de Material: Variações na resistência ao escoamento, no alongamento e nas tolerâncias de espessura de parede entre diferentes lotes de tubo resultam em quantidades diferentes de retorno elástico.

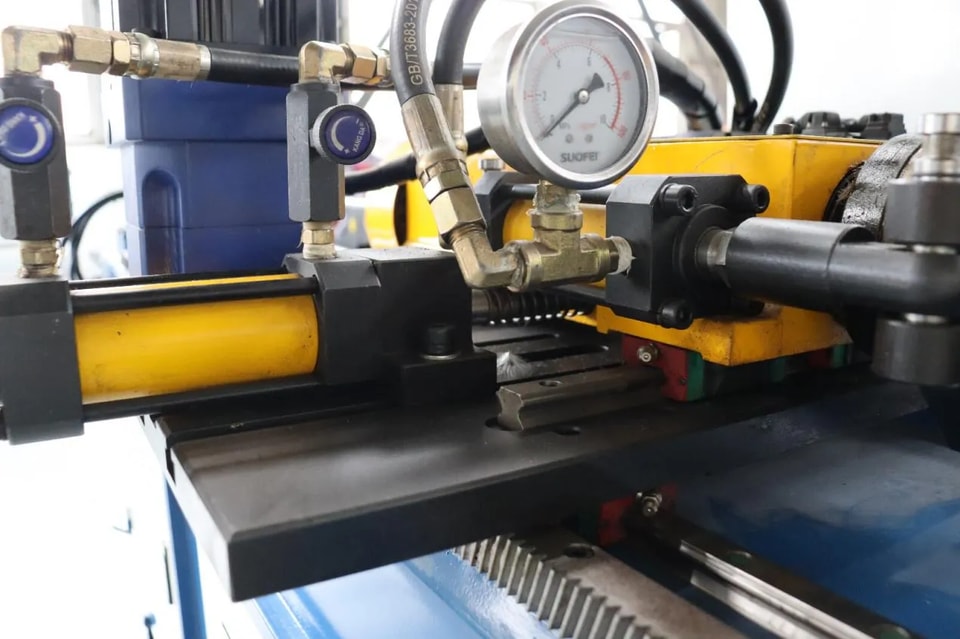

Variações na Temperatura do Óleo Hidráulico: Durante a operação contínua, a temperatura do óleo hidráulico da máquina de dobrar tubos aumenta, causando mudanças na pressão e na velocidade de resposta do sistema, afetando a precisão da dobra.

Afrouxamento da Matriz: Os parafusos de fixação da matriz afrouxam após vibração prolongada, causando leve movimento na posição da matriz durante cada dobra.

Estratégias de Solução de Problemas e Melhoria

Confirmação do Material: Verifique se o tipo de tubo, a espessura da parede e a posição da solda estão de acordo com os requisitos do processo. Para materiais de alta resiliência, volte a medir o valor de compensação do retorno elástico.

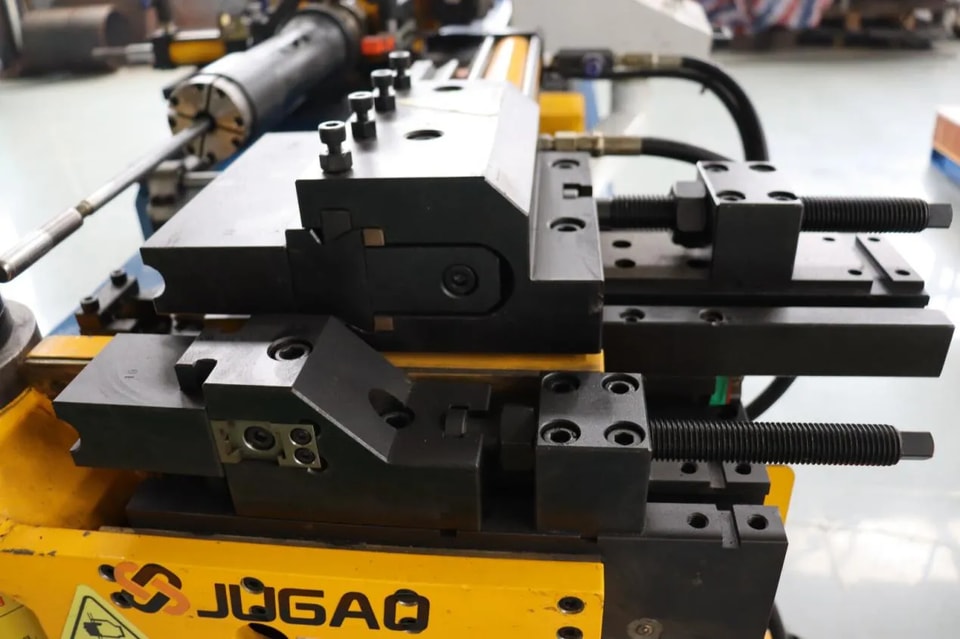

Inspeção das Matrizes: Confirme se os modelos da matriz de dobra, da matriz de fixação, da matriz anti-rugas e do mandril correspondem ao diâmetro e ao raio de dobra atuais do tubo. Verifique desgaste e aperto da instalação.

Calibração do Equipamento: Calibre regularmente os valores reais do ângulo de dobra, do comprimento de avanço e do ângulo de rotação para garantir consistência com os valores exibidos. Verifique se o encoder e os sensores de proximidade estão funcionando corretamente.

Verificação do Programa: Verifique se todos os parâmetros do programa (velocidade de dobra, força de fixação, posição do mandril, ângulo de dobra) correspondem às condições reais de trabalho.

Verificação da Primeira Peça: Após cada alteração no diâmetro do tubo, na espessura da parede ou na matriz, deve ser realizado um teste de dobra da primeira peça e uma inspeção dimensional completa. A produção em massa só pode começar após a aprovação da primeira peça.

Registros de Processo: Estabeleça uma ficha de registro de parâmetros de processo para arquivar os parâmetros bem-sucedidos de diferentes materiais e especificações, reduzindo o tempo de ajustes repetidos.

A discrepância entre o tubo dobrado acabado e o esperado é, essencialmente, um sinal de desequilíbrio no sistema de processo. Dos materiais às matrizes, da programação ao estado do equipamento, cada etapa pode ser uma fonte de desvio. Somente com uma abordagem sistemática para solução de problemas, verificando cada item um a um, e estabelecendo um sistema padronizado de confirmação da primeira peça e de registro do processo, a qualidade dos tubos dobrados pode ser controlada dentro de uma faixa estável e confiável.
