Calandra mecânica 6X1500 W11F com capacidade de pré-dobragem

E-mail:info@ntjugao.com

Tel:008613222111178

Whatsapp:+8613222111178

SOLICITE UM ORÇAMENTO

Descrição do produto

Principais características:

1. Trata-se de uma máquina de calandragem assimétrica de 3 rolos. O rolo superior é o acionamento principal.

2. O rolo inferior realiza o movimento de elevação, por meio do engrenamento entre as engrenagens dos rolos superior e inferior para prender firmemente a chapa.

3. O rolo lateral realiza movimento de elevação inclinada.

4. Possui dupla função de pré-dobragem e calandragem. É eficiente, fácil de operar e de manter.

Exibição de amostra

Parâmetros do produto:

Nº	NOME			DADOS	UNIDADE		OBSERVAÇÕES
1	Comprimento útil			1500	mm
2	Capacidade máxima de espessura para dobra			6		mm
3	Diâmetro do rolo superior			170	mm
4	Diâmetro do rolo inferior			170	mm
5	Diâmetro do rolo lateral			170	mm
6	Diâmetro mínimo de dobra		300mm	210	mm		240N/mm2
			700 mm	260	mm		240N/mm2
			1500mm	350	mm		240N/mm2
7	Velocidade de calandragem			5	m/min
8	Motor principal			3	KW
9	Dimensão geral	Comprimento		2800	Mm
		Largura		800	Mm
		Altura		1100	Mm
10	Peso			1500	Kg

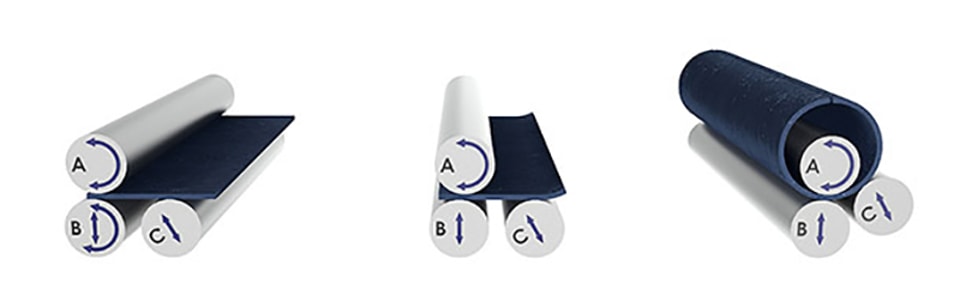

Princípio de funcionamento

Lista de marcas dos acessórios

N.º	Nome	Modelo/Fabricante	Outros	Configuração
1	Controlador	Botão		Padrão
2	Elétrica	Schneider Electric da Alemanha	Chave de fim de curso e interruptor de limite
3	Motor principal	Motor Siemens
4	Motorredutor	Motor Siemens
5	Rolo superior	Produzido pela JUGAO
6	Rolos inferiores	Produzido pela JUGAO
7	Suportes laterais	Produzido pela JUGAO

PEÇAS DE REPOSIÇÃO E FERRAMENTAS ESPECIAIS

Acessório
1	GB801-2011	Parafuso M16X500	Peça	4
2	GB7160-2016	Porcas M16	Peça	4
3	GB610-2014	Chave da caixa elétrica	Peça	1
Peças de reposição
4	GB689-2018	Anel de vedação tipo O	Peça	17
5	GB638-2018	Anel de vedação combinado	Peça	16

LISTA DE DOCUMENTOS ANEXOS:

Documento
1	Manual de operação	Copiar	1
2	Certificado CE	Copiar	1
3	Lista de embalagem/Fatura comercial (Certificado de origem)	Copiar	1
4	Inspeção aprovada	Copiar	1
