Calandra mecânica simétrica de 3 rolos 6X3200 W11

Home > Produtos > Máquina de laminação > Calandra mecânica simétrica de 3 rolos 6X3200 W11

Calandra mecânica simétrica de 3 rolos 6X3200 W11

E-mail:info@ntjugao.com

Tel:008613222111178

Whatsapp:+8613222111178

SOLICITE UM ORÇAMENTO

Descrição do produto

Características do produto

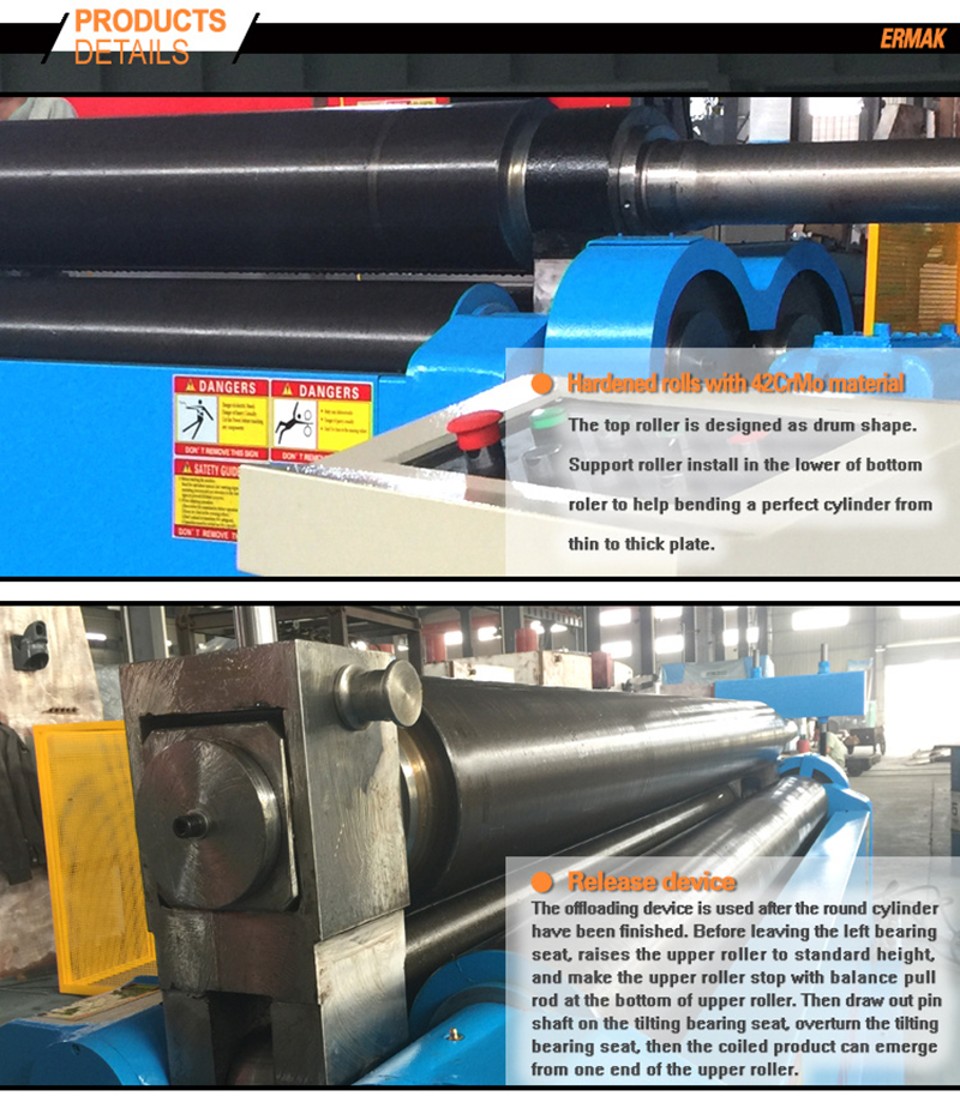

1. A máquina adota estrutura assimétrica de 3 rolos, com o rolo superior como acionamento principal e o rolo inferior realizando movimento vertical para prender firmemente as chapas. O acionamento da máquina provém do engrenamento entre a engrenagem do rolo inferior e a engrenagem do rolo superior.

2. A máquina é a mais precisa máquina de 3 rolos da sua categoria. O design RGS reduz ao mínimo a distância entre os pontos de dobra, garantindo maior precisão de dobra.

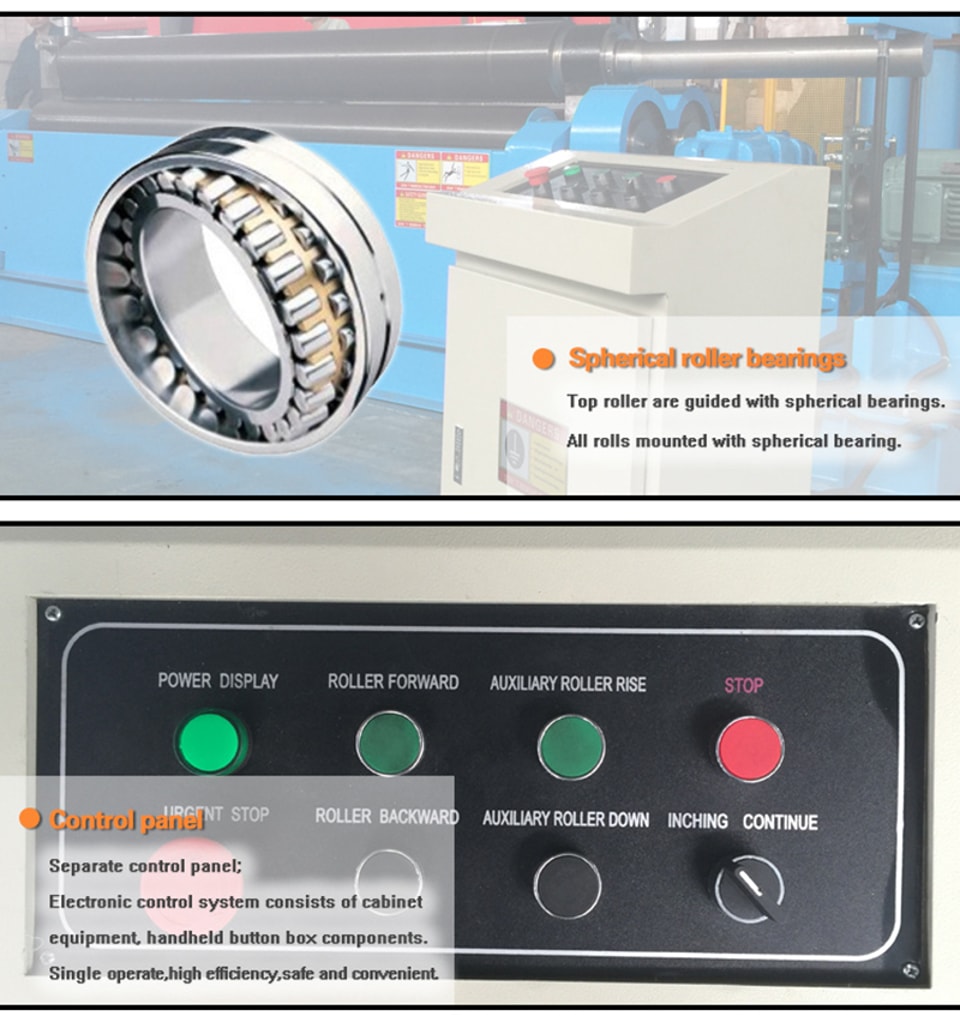

3. O suporte de rolo extra largo com circuito de lubrificação é montado em guias lineares para evitar desgaste.

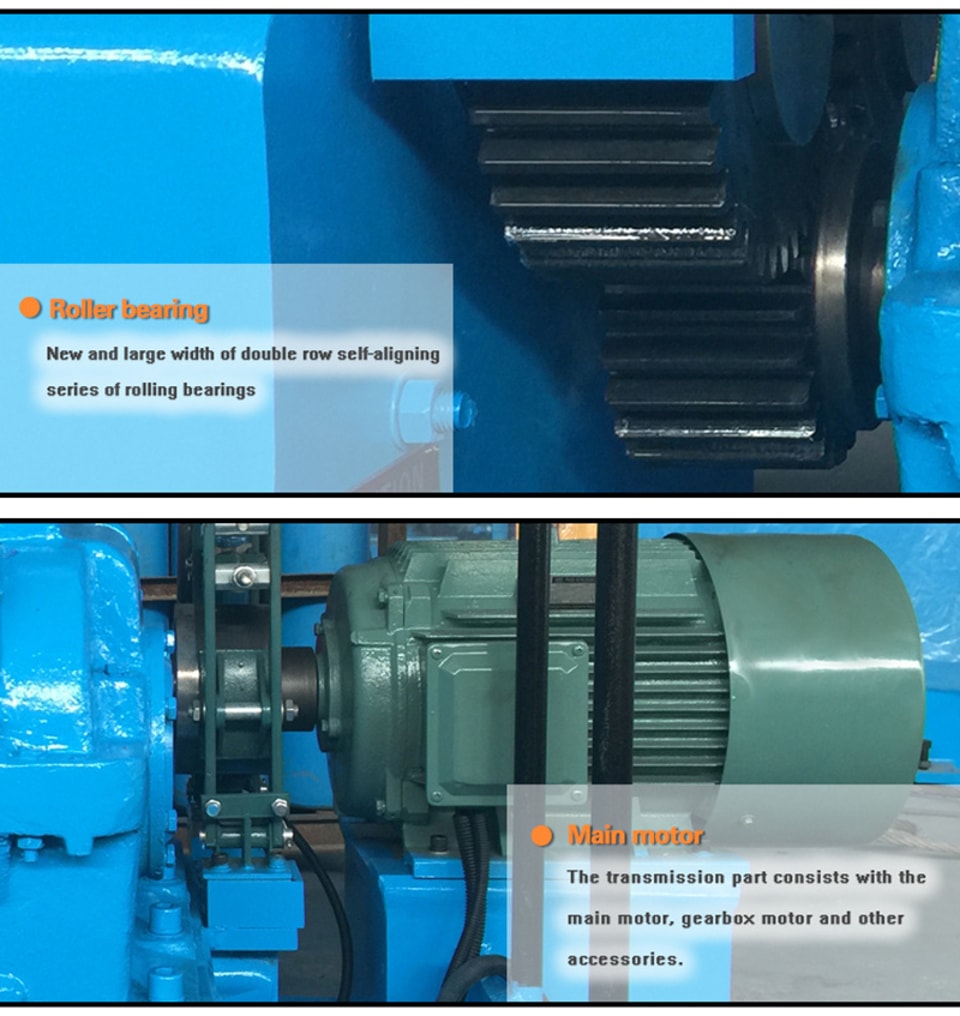

4. A altíssima potência de rotação garante o torque e a velocidade superiores de laminação da máquina, disponíveis sem perda de energia, pois os três rolos são acionados independentemente por engrenagens e redutores diretamente acoplados aos eixos dos rolos.

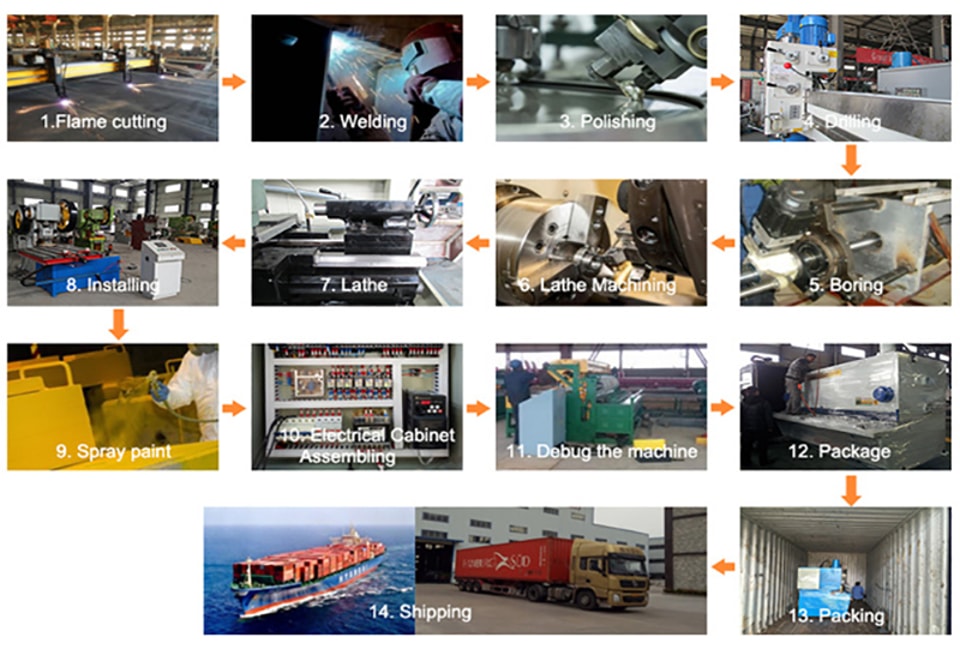

Principais etapas do processo de fabricação

1. Rolos de trabalho: lingote de aço fundido (análise da composição química): verificação de desempenho — forjamento da peça bruta — recozimento de forjamento — inspeção por ultrassom — desbaste (ensaios mecânicos) — tratamento térmico (têmpera e revenimento) — inspeção por ultrassom — semiacabamento — acabamento — MT

2. Grandes forjados: corpo do cilindro, engrenagem, forjamento do eixo da engrenagem — inspeção de superfície — desbaste — inspeção por ultrassom — detector de falhas por ultrassom — tratamento térmico — acabamento — semiacabamento — MT

3. Estrutura soldada: racks, chassi, caixa de rodas. Chapa na fábrica (análise da composição química, teste de propriedades mecânicas) — pré-tratamento — corte da chapa metálica — soldagem — inspeção por ultrassom ou radiografia da solda — tratamento de recozimento — desbaste e acabamento — alívio de tensões por vibração — jateamento a quente — acabamento

Exibição de amostra

Parâmetros do produto:

Nº	NOME			DADOS	UNIDADE		OBSERVAÇÕES
1	Comprimento útil			3200	mm
2	Capacidade máxima de espessura para dobra			6		mm
3	Diâmetro do rolo superior			220	mm
4	Diâmetro do rolo inferior			180	mm
5	Distância entre 2 rolos inferiores			280	mm
6	Diâmetro mínimo de dobra		3200 mm	550	mm		240N/mm2
			1600mm	385	mm		240N/mm2
			300mm	260	mm		240N/mm2
7	Velocidade de calandragem			5	m/min
8	Motor principal			7.5	KW
9	Dimensão geral	Comprimento		5000	Mm
		Largura		1500	Mm
		Altura		1600	Mm
10	Peso			4000	Kg

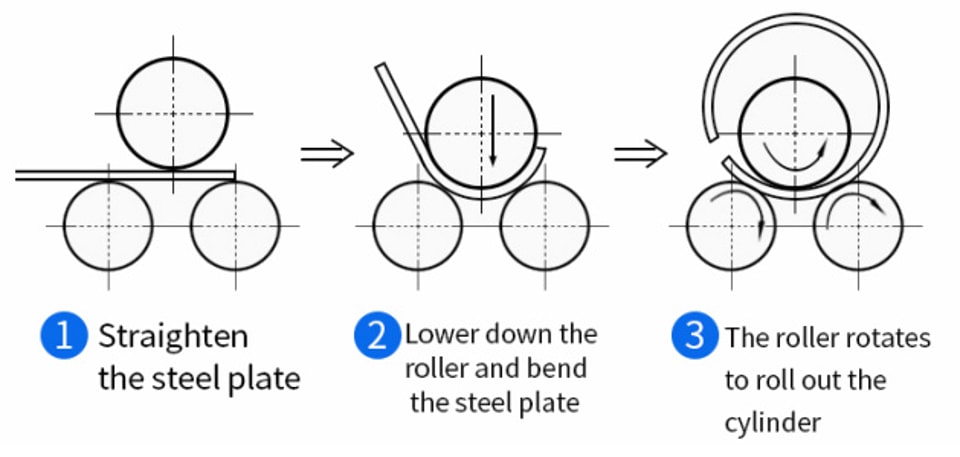

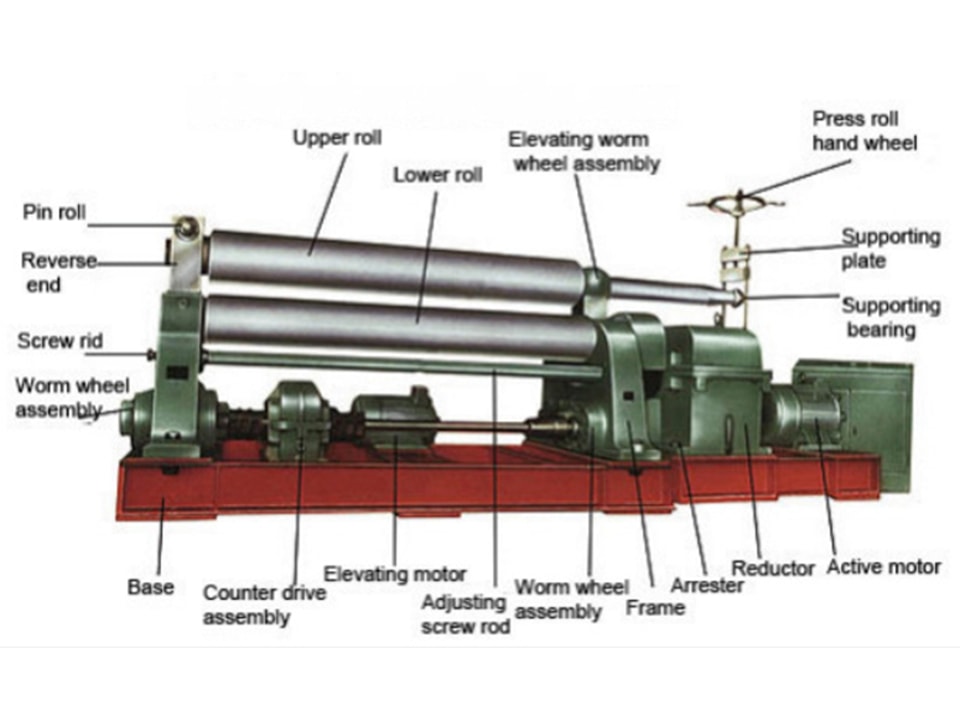

Princípio de funcionamento

Lista de marcas dos acessórios

N.º	Nome	Modelo/Fabricante	Outros	Configuração
1	Controlador	Botão		Padrão
2	Elétrica	Schneider Electric da Alemanha	Chave de fim de curso e interruptor de limite
3	Motor principal	Motor Siemens
4	Motorredutor	Motor Siemens
5	Parte hidráulica	Rexroth
6	Rolo superior	Produzido pela JUGAO
7	Rolos inferiores	Produzido pela JUGAO
8	Dobra da extremidade do perfil	Produzido pela JUGAO		Opcional
9	Dobra cônica	Produzido pela JUGAO		Opcional

PEÇAS DE REPOSIÇÃO E FERRAMENTAS ESPECIAIS

Acessório
1	GB801-2011	Parafuso M16X500	Peça	4
2	GB7160-2016	Porcas M16	Peça	4
3	GB610-2014	Chave da caixa elétrica	Peça	1
Peças de reposição
4	GB689-2018	Anel de vedação tipo O	Peça	17
5	GB638-2018	Anel de vedação combinado	Peça	16

LISTA DE DOCUMENTOS ANEXOS:

Documento
1	Manual de operação	Copiar	1
2	Certificado CE	Copiar	1
3	Lista de embalagem/Fatura comercial (Certificado de origem)	Copiar	1
4	Inspeção aprovada	Copiar	1
