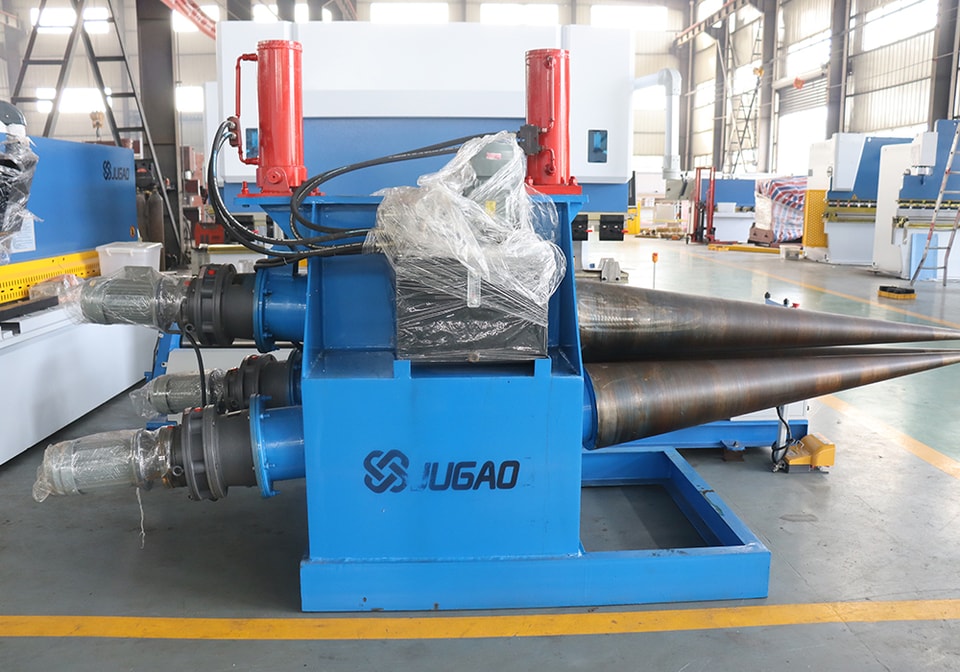

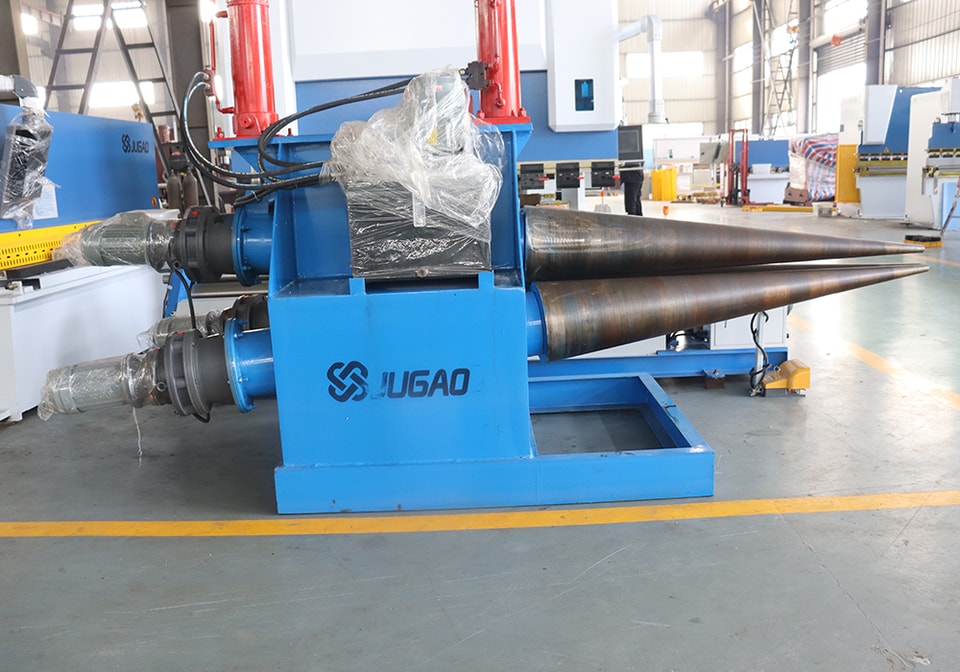

Máquina universal de calandragem de chapas cónicas/máquina de calandragem de chapas cónicas
Máquina universal de calandragem de chapas cónicas/máquina de calandragem de chapas cónicas
Descrição do produto
A calandra de chapas é composta principalmente pela estrutura, o núcleo e a parte de controle elétrico:
Parte da estrutura: é soldada com aço angular e aço canal, com boa rigidez, a superfície da chapa processada fica plana e bonita, e a máquina é pequena e fácil de operar.
Parte central: é composta por três rolos simétricos com estrutura rigorosa e estável.
Sistema de transmissão: o motor é instalado na parte inferior da estrutura, e os três rolos simétricos superiores são acionados pelo conjunto de correia e engrenagens, fazendo com que os três rolos simétricos superiores operem de forma síncrona para concluir a operação de processamento. O rolo superior executa movimentos verticais de subida e descida na posição central simétrica dos dois rolos inferiores, obtidos por transmissão de parafuso e porca. Os dois rolos inferiores realizam movimentos de rotação, e a engrenagem de saída do redutor engrena com a engrenagem do rolo inferior para fornecer torque à chapa laminada.
Esta máquina tem projeto racional e é fácil de operar e manter.
Principais componentes
(1) Rolos superior e inferior: são uma parte importante da calandra de chapas. A superfície do rolo é cônica, o material é de forjados de alta qualidade, e passou por têmpera e revenimento.
(2) Estrutura: estrutura soldada em chapa de aço, com eliminação de tensões de soldagem. Na parte superior da estrutura há um cilindro hidráulico de pressão do rolo superior; a haste do pistão do cilindro está ligada aos mancais do rolo superior. O rolo superior se move para cima e para baixo com o cilindro hidráulico.
(3) Dispositivo principal de transmissão: os três rolos desta máquina são todos rolos de acionamento, compostos por motor principal, redutor cicloidal e outros componentes. Pode girar nos sentidos horário e anti-horário para fornecer potência à laminação da chapa.
(4) Parte elétrica: os componentes elétricos desta máquina estão todos instalados na caixa elétrica, operada por alavanca, o que facilita a operação. O circuito principal adota corrente alternada trifásica de 380 V. 3 motores principais acionam os rolos de trabalho para girar, e 1 motor aciona a estação hidráulica com proteção contra sobrecorrente de curto-circuito.
Características do produto
1. Dobra de extremidade de alta precisão, ajuste livre do comprimento da borda reta, pré-dobra por pressão direta do rolo superior e pré-dobra de extremidade de alta precisão podem ser concluídos.
2. CNC, alta eficiência de produção, parâmetros de processo baseados em CNC para produtos laminados, operação simples e eficiência muito melhorada.
3. Precisão superior do produto, o rolo superior é em formato de tambor, e a parte inferior do rolo inferior é ajustada com um rolo para curvatura contínua. É possível laminar produtos ideais em uma ampla faixa, de chapas finas a chapas grossas.
4. Operação segura, os dois rolos inferiores são fixos, o rolo superior se move para cima e para baixo, para a esquerda e para a direita, a peça não se move com o rolo de trabalho, e a operação é mais segura.
5. Estrutura integral, fundação simples, fácil de mover; o equipamento adota chassi integral, sem necessidade de chumbadores, a fundação é simples e o deslocamento do local de trabalho é conveniente.
6. Diferentes aplicações, métodos de controle numérico correspondentes; conforme o uso, há os seguintes métodos de controle numérico: TNC (NC superior): múltiplas variedades, produção em pequena escala; T&BNC (NC superior e inferior): poucas variedades, produção em larga escala.
7. Formas de curvatura variadas, com formatos em O, em U, R multietapas e dispositivo auxiliar de cone, podendo laminar uma determinada faixa de cones. Curvatura em O: método de curvatura traseira; curvatura em U: método de curvatura frontal; curvatura em R de múltiplos segmentos: método combinado.
Parte da estrutura: é soldada com aço angular e aço canal, com boa rigidez, a superfície da chapa processada fica plana e bonita, e a máquina é pequena e fácil de operar.
Parte central: é composta por três rolos simétricos com estrutura rigorosa e estável.
Sistema de transmissão: o motor é instalado na parte inferior da estrutura, e os três rolos simétricos superiores são acionados pelo conjunto de correia e engrenagens, fazendo com que os três rolos simétricos superiores operem de forma síncrona para concluir a operação de processamento. O rolo superior executa movimentos verticais de subida e descida na posição central simétrica dos dois rolos inferiores, obtidos por transmissão de parafuso e porca. Os dois rolos inferiores realizam movimentos de rotação, e a engrenagem de saída do redutor engrena com a engrenagem do rolo inferior para fornecer torque à chapa laminada.
Esta máquina tem projeto racional e é fácil de operar e manter.
Principais componentes
(1) Rolos superior e inferior: são uma parte importante da calandra de chapas. A superfície do rolo é cônica, o material é de forjados de alta qualidade, e passou por têmpera e revenimento.
(2) Estrutura: estrutura soldada em chapa de aço, com eliminação de tensões de soldagem. Na parte superior da estrutura há um cilindro hidráulico de pressão do rolo superior; a haste do pistão do cilindro está ligada aos mancais do rolo superior. O rolo superior se move para cima e para baixo com o cilindro hidráulico.
(3) Dispositivo principal de transmissão: os três rolos desta máquina são todos rolos de acionamento, compostos por motor principal, redutor cicloidal e outros componentes. Pode girar nos sentidos horário e anti-horário para fornecer potência à laminação da chapa.
(4) Parte elétrica: os componentes elétricos desta máquina estão todos instalados na caixa elétrica, operada por alavanca, o que facilita a operação. O circuito principal adota corrente alternada trifásica de 380 V. 3 motores principais acionam os rolos de trabalho para girar, e 1 motor aciona a estação hidráulica com proteção contra sobrecorrente de curto-circuito.
Características do produto
1. Dobra de extremidade de alta precisão, ajuste livre do comprimento da borda reta, pré-dobra por pressão direta do rolo superior e pré-dobra de extremidade de alta precisão podem ser concluídos.
2. CNC, alta eficiência de produção, parâmetros de processo baseados em CNC para produtos laminados, operação simples e eficiência muito melhorada.
3. Precisão superior do produto, o rolo superior é em formato de tambor, e a parte inferior do rolo inferior é ajustada com um rolo para curvatura contínua. É possível laminar produtos ideais em uma ampla faixa, de chapas finas a chapas grossas.
4. Operação segura, os dois rolos inferiores são fixos, o rolo superior se move para cima e para baixo, para a esquerda e para a direita, a peça não se move com o rolo de trabalho, e a operação é mais segura.
5. Estrutura integral, fundação simples, fácil de mover; o equipamento adota chassi integral, sem necessidade de chumbadores, a fundação é simples e o deslocamento do local de trabalho é conveniente.
6. Diferentes aplicações, métodos de controle numérico correspondentes; conforme o uso, há os seguintes métodos de controle numérico: TNC (NC superior): múltiplas variedades, produção em pequena escala; T&BNC (NC superior e inferior): poucas variedades, produção em larga escala.
7. Formas de curvatura variadas, com formatos em O, em U, R multietapas e dispositivo auxiliar de cone, podendo laminar uma determinada faixa de cones. Curvatura em O: método de curvatura traseira; curvatura em U: método de curvatura frontal; curvatura em R de múltiplos segmentos: método combinado.
