Na dobra de chapas metálicas, vários conceitos de projeto devem ser considerados em relação às dimensões finais da peça. Antes de explorar essas ideias principais, é útil compreender alguns termos fundamentais:

l Eixo Neutro: Uma linha imaginária dentro do metal que nem se estica nem se comprime durante a dobra.

l Zona de Tração: A região no lado externo da dobra onde o material é esticado.

l Zona de Compressão: A região no lado interno da dobra onde o material é comprimido.

l Linha de Dobra: A linha reta ou curva ao longo da qual a dobra ocorre.

l Comprimento do Flange: O comprimento da seção plana que se estende a partir da linha de dobra.

Os principais conceitos de projeto e fabricação são explicados abaixo.

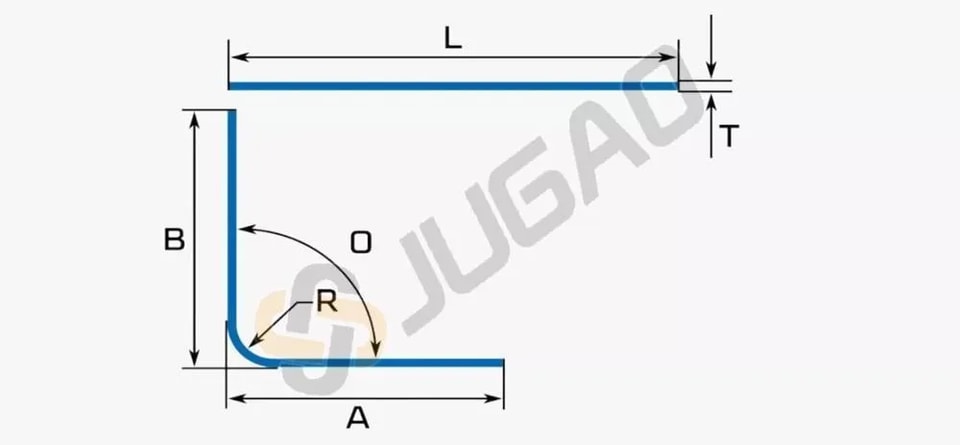

Raio de Dobra

O raio de dobra é o raio interno de curvatura formado ao dobrar a chapa. Esta é uma variável de projeto primária, afetando a precisão dimensional, resistência, forma e integridade estrutural.

Cada material e espessura tem um raio de dobra mínimo —um limite abaixo do qual a dobra se torna impossível sem causar danos. Como regra geral, o raio de dobra mínimo deve ser pelo menos igual à espessura do material.

Raio de Dobra Mínimo (R min ) = Espessura do Material (t)

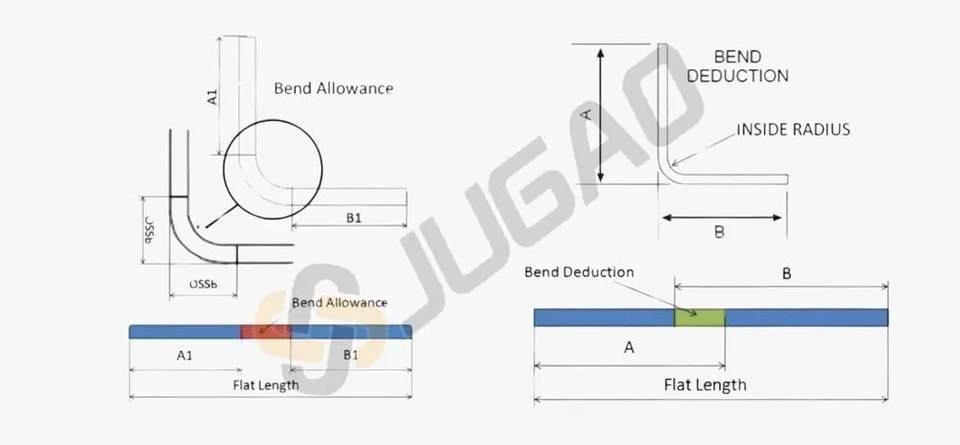

Dedução de Dobra

Durante a dobra, o material na região da dobra se estica, fazendo com que o comprimento total plano da peça seja ligeiramente menor do que a soma de suas abas. Dedução de dobra é a quantidade que deve ser subtraída do comprimento total desdobrado para alcançar as dimensões finais desejadas após a dobra.

Dedução de Dobra = 2 × (Recuo Externo – Margem de Dobra)

Contabilizar com precisão a dedução de dobra é essencial para alcançar o comprimento e as especificações corretas da peça. O valor da dedução depende do tipo de material, espessura e raio de dobra.

Margem de Dobra

A margem de dobra é o comprimento do material necessário para formar a parte curvada da dobra ao longo do eixo neutro. Quando uma chapa é dobrada, o interior se comprime e o exterior se estica, mas o eixo neutro permanece com um comprimento constante.

A margem de dobra leva em conta a espessura do material, o ângulo de dobra, o método de dobramento e o K-factor . Ela representa o comprimento do arco do eixo neutro entre as duas abas.

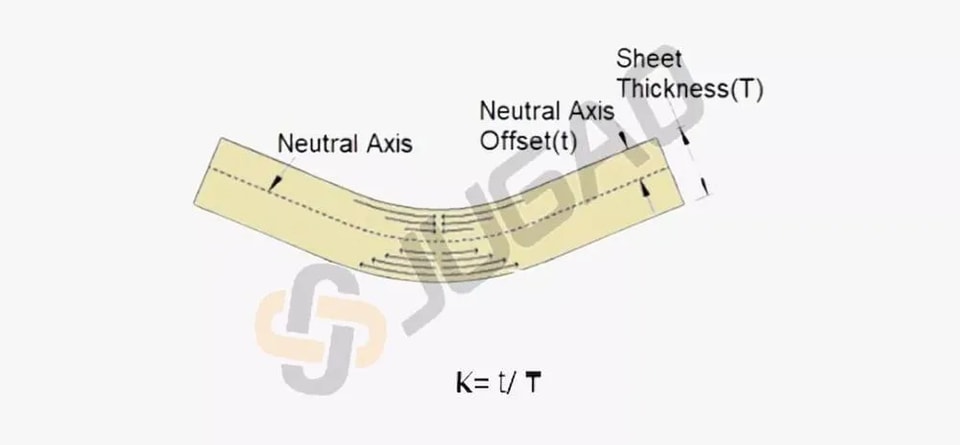

Fator K

O fator K é um parâmetro chave no projeto de chapas metálicas, definido como a razão entre o deslocamento do eixo neutro e a espessura do material. Ele geralmente varia de 0 a 1 (comumente de 0,25 a 0,5 na prática). Por exemplo, um fator K de 0,3 significa que o eixo neutro está localizado a 30% da espessura a partir da superfície interna da dobra.

O fator K ajuda a estimar quanto o material se estica ou comprime e é usado para calcular a margem de dobra. Os valores recomendados variam com base no material e no raio de dobra.

Alívio de Dobra

Um alívio de dobra é um pequeno entalhe ou corte feito no final de uma linha de dobra para evitar rasgamento ou deformação do material. É essencial para manter a integridade estrutural e a precisão dimensional, especialmente quando uma dobra não se estende por toda a peça.

Alívios de dobra não são necessários para dobras que correm completamente de uma borda à outra. Eles são usados quando a dobra para dentro da chapa, para evitar concentração de tensão.

Regra de projeto:
Largura mínima do alívio ≥ Espessura do Material (t)
Profundidade mínima de alívio ≥ t + Raio de Dobra (R) + 0,5 mm

Um conceito relacionado é alívio de canto , que é um corte feito nas linhas de dobra que se cruzam para permitir cantos limpos e evitar trincas.

Retorno elástico

Após a liberação da força de dobra, o metal tende a retornar parcialmente à sua forma original devido à recuperação elástica — isso é conhecido como retorno elástico . Ele afeta o ângulo e o raio de dobra final, portanto, os projetos devem compensá-lo para obter precisão.

O retorno elástico depende das propriedades elásticas do material, do raio de dobra e do método de dobra. Materiais com maior limite de escoamento exibem mais retorno elástico.

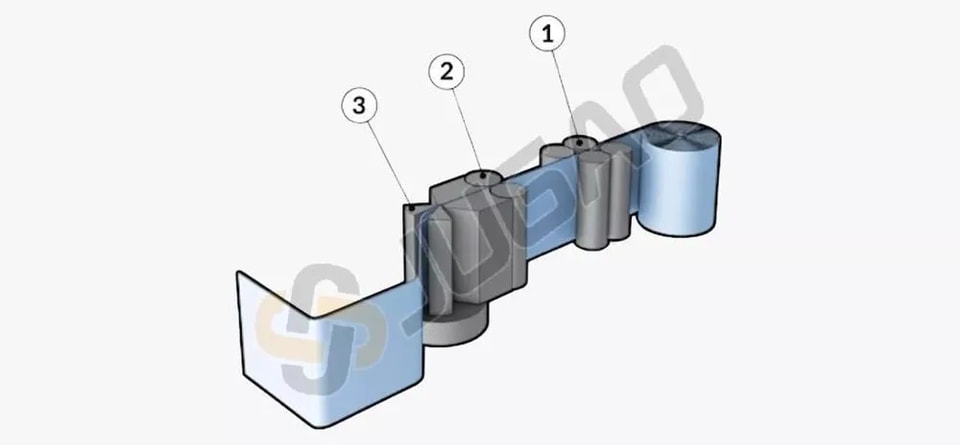

Sequência de Dobra

A sequência de dobra é a ordem na qual múltiplas dobras são formadas em uma única chapa. Uma sequência bem planejada evita interferência de ferramentas, deformação da peça e problemas de manuseio. Geralmente, as dobras são feitas de fora para dentro, e dobras mais simples ou maiores são formadas antes das mais complexas. A sequência também deve estar alinhada com as ferramentas disponíveis e as capacidades da máquina.

Direção da Fibra

Os metais têm uma estrutura granular cristalina resultante do seu processo de fabricação (por exemplo, laminação). A orientação desses grãos afeta a capacidade de dobra.

Para reduzir o risco de trincas, especialmente com dobras apertadas ou certos materiais, a linha de dobra deve ser orientada perpendicular à direção da fibra. Dobrar paralelamente à fibra aumenta a probabilidade de fraturas.
