A precisão de dobramento é crítica para peças metálicas de alta qualidade para garantir que as dimensões atendam às especificações do projeto. Em indústrias como aeroespacial ou fabricação de dispositivos médicos, tolerâncias apertadas significam que mesmo pequenos desvios podem causar problemas.

A precisão de dobramento afeta os benefícios econômicos. Dobras imprecisas desperdiçam material, levam a retrabalhos custosos e atrasos, aumentam o tempo de produção e os custos de mão de obra, e reduzem a satisfação do cliente. Má precisão pode enfraquecer a integridade da estrutura ou desalinhar a montagem, levando a reclamações de garantia e danos à reputação.

Manter uma precisão de dobramento estável é essencial na operação de prensas dobradeiras. O dobramento preciso otimiza recursos, reduz desperdícios e aumenta a lucratividade, portanto, os fabricantes devem aperfeiçoar seus processos.

Erros que levam à falha da precisão de dobramento das prensas dobradeiras têm uma variedade de razões, incluindo problemas mecânicos com a máquina de dobramento de chapas metálicas, bem como fatores externos como ferramentas de dobramento, espessura do material e erro do operador humano.

Neste artigo, exploraremos os vários fatores que afetam o dobramento preciso e forneceremos soluções para algumas situações comuns encontradas.

1.Fatores da máquina

Existem vários fatores que afetam a precisão de dobramento das prensas dobradeiras. Esses fatores incluem

Retidão da abertura do cursor

A abertura de fixação do cursor é reta nas direções Y e X. Precisão de reposicionamento e precisão de posicionamento arbitrário dos cursores esquerdo e direito. A precisão da abertura do cursor nas direções Y e X é crítica para a precisão de dobramento. Se a abertura do cursor não for reta, causará desvios no ângulo e posição de dobramento.

Folga entre o cursor e o trilho da estrutura

A folga entre o êmbolo da dobradeira e o guia linear da estrutura deve ser razoável. A folga adequada entre o cursor e o trilho da estrutura garante a estabilidade do cursor durante o movimento, melhorando assim a precisão de dobramento da dobradeira.

Verticalidade e inclinação da estrutura

Verticalidade e inclinação da estrutura. A verticalidade e inclinação da estrutura afetam a distribuição da força de dobramento durante o processo de dobramento, garantindo assim a precisão de dobramento do produto acabado.

Dados experimentais (mostrados abaixo) mostram que uma inclinação de 0,1° da estrutura ao longo do eixo Y reduzirá a uniformidade da força de dobramento em 5%, resultando em um desvio máximo do ângulo de dobramento de 0,5°. Isso se deve à força desigual no cilindro do cursor, o que faz com que a distribuição da força de dobramento mude.

Ângulo de inclinação da estrutura (direção do eixo Y)	Força de dobramento uniformemente distribuída	Desvio do ângulo de dobramento
0°	99,50%	<0,1°
0.05°	97.20%	0.2° - 0.3°
0.1°	94.80%	0.3° - 0.5°

Conexão entre cilindro e slide

A conexão entre o cilindro e o slide deve ser consistente para garantir uma distribuição uniforme da força de dobra durante a dobra na prensa dobradeira.

Precisão mecânica

A calibração precisa de slides, matrizes, hidráulica e backgauges é essencial. A calibração regular garante que esses componentes trabalhem dentro das tolerâncias especificadas.

Há outros fatores que afetam a dobra de prensas dobradeiras de precisão, como a força e a precisão do quadro e do slide, a precisão de reposicionamento do sistema de back gauge nas direções X e R, o ajuste correto do sistema de computador, o ajuste do sistema hidráulico e a correspondência entre o sistema hidráulico e o ajuste do computador.

2. Fatores de ferramenta

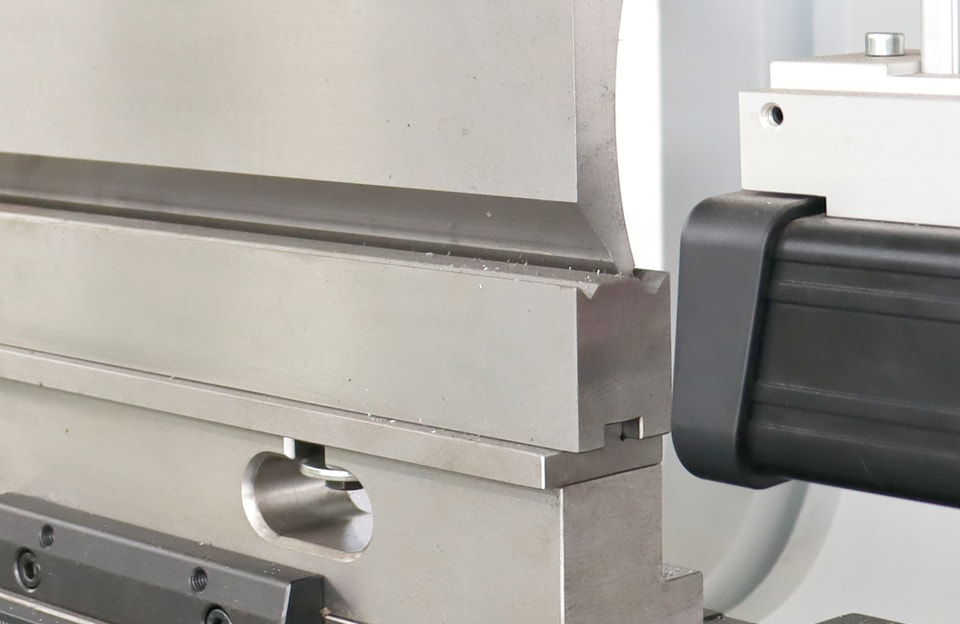

a.. Precisão das matrizes superior e inferior:

A precisão das matrizes superior e inferior é crucial. Deformação, dano, desgaste e outros problemas da matriz afetarão todos os aspectos da dobra de metal. Uma vez descobertos, devem ser relatados e corrigidos a tempo. Portanto, inspeção e manutenção regulares são necessárias.

b.Alinhamento da matriz:

O desalinhamento entre as matrizes superior e inferior causará desvios no tamanho da dobra. Certifique-se de que a ferramenta esteja devidamente alinhada ao configurar a ferramenta.

Após o movimento da posição esquerda e direita do back gauge, a distância entre a matriz inferior e o back gauge mudará. Isso pode ser medido com um paquímetro e ajustado usando o parafuso do back gauge.

A precisão e compatibilidade do dispositivo de compensação da matriz inferior devem corresponder ao projeto do quadro. O fixador da matriz superior deve ser altamente preciso.

c.Tamanho de abertura da matriz em V:

O tamanho de abertura da matriz em V é inversamente proporcional à pressão de dobra. Quando o comprimento e a espessura da chapa são fixos, quanto maior a abertura, menos pressão é necessária. Portanto, ao processar chapas de diferentes espessuras, o tamanho de abertura apropriado da matriz em V deve ser usado.

Ao processar com uma carga unilateral, como em uma extremidade da máquina de dobrar, a pressão de dobra pode ser afetada, o que pode danificar a máquina. Isso é estritamente proibido. Ao montar a matriz, a parte central da máquina deve sempre ser tensionada.

d.Seleção de ferramentas:

É crucial selecionar a largura de abertura da matriz e o perfil do punção apropriados de acordo com o material e o raio de dobra. Na indústria de conformação e fabricação de metais, matrizes incorretas podem causar desvios de ângulo e defeitos superficiais.

Selecionar as ferramentas e matrizes de dobra apropriadas é um processo meticuloso que requer um profundo entendimento tanto do equipamento quanto dos materiais processados.

3.Fatores da chapa metálica

A retilineidade da superfície de referência da chapa metálica deve ser verificada. Certifique-se de que a chapa metálica esteja uniformemente tensionada. Verifique a chapa metálica quanto à espessura consistente.

Durante o processo de dobra, se o paralelismo entre a peça de trabalho e a matriz inferior for insuficiente, isso fará com que a peça de trabalho retorne após a matriz superior ser pressionada, afetando o tamanho da dobra.

O retorno elástico é o fenômeno em que o material tenta retornar à sua forma original após ser dobrado. A resistência à tração, a espessura, as ferramentas e o tipo de prensa dobradeira afetam o retorno elástico. Prever e avaliar efetivamente o retorno elástico é essencial para lidar com dobras apertadas e materiais grossos e de alta resistência.

As propriedades e a espessura do material afetam o ângulo de dobra, portanto, cada peça de trabalho deve ser devidamente inspecionada e testada antes da dobra.

Abaixo estão as propriedades detalhadas do material:

Resistência ao Escoamento: A resistência ao escoamento é a tensão máxima que um material pode suportar antes de começar a se deformar permanentemente. Conhecer a resistência ao escoamento ajuda a determinar a força máxima que pode ser aplicada durante o processo de dobra para evitar danificar o material.

Módulo de Elasticidade: O módulo de elasticidade indica a rigidez do material e determina a quantidade de deformação sob uma determinada tensão. Conhecer o módulo de elasticidade ajuda a prever a quantidade de retorno elástico após a dobra.

Espessura do Material: A espessura do material tem um grande impacto no processo de dobra. Materiais mais espessos requerem mais força para dobrar e exigem um raio de dobra maior para evitar rachaduras ou deformações.

Ductilidade: A ductilidade refere-se à capacidade de um material de sofrer deformação plástica sem quebrar. Materiais com alta ductilidade são mais fáceis de dobrar e têm menor probabilidade de rachar ou rasgar durante o processo de dobra.

Condição da superfície: A condição da superfície do metal (incluindo revestimento ou tratamento) afetará o efeito de dobra. A limpeza completa para remover impurezas também é fundamental para prevenir defeitos.

4. Fatores de operação de dobramento

a . Consistência das ações do operador:

Verifique se as forças esquerda e direita quando o operador da máquina de dobrar empurra o material para dobrar são consistentes. A força de dobramento inconsistente causará desvios no tamanho da dobra.

b . Ajustar os dados do sistema:

Ao usar o sistema, certifique-se de ajustar corretamente o erro dos dados do sistema. Ângulo de dobramento insuficiente de uma vez afetará o tamanho da dobra secundária. Erros de dobramento acumulados aumentarão o erro do tamanho do contorno da peça.

A pressão necessária para o dobramento varia com o comprimento e a espessura da peça, e o comprimento e a espessura da chapa são proporcionais à pressão necessária.

Quando o comprimento e a espessura da peça mudam, é importante ajustar a capacidade de dobramento de acordo.

5 . Fatores ambientais

Além de equipamentos, moldes e parâmetros de processo, fatores ambientais também terão um certo impacto na precisão do dobramento. Entre eles, o impacto da temperatura e umidade é o mais significativo.

Temperatura

Mudanças de temperatura afetarão propriedades do material como resistência ao escoamento e módulo de elasticidade. O aumento da temperatura reduzirá a resistência ao escoamento e o módulo de elasticidade e aumentará o retorno elástico. Temperatura desigual causará expansão térmica, resultando em deformação da peça. Para alcançar um dobramento preciso, a temperatura da oficina deve ser mantida constante ou ajustada de acordo com as mudanças.

Umidade

A umidade afetará a superfície do material. Em um ambiente de alta umidade, o metal absorverá umidade, formará ferrugem e afetará o atrito e a precisão do dobramento. Isso é crítico para materiais com altos requisitos de qualidade de superfície, como ligas de alumínio e aço inoxidável.

6 . Métodos para alcançar alta precisão de dobramento

Para alcançar alta precisão de dobramento em operações de prensa dobradeira, é necessário combinar equipamentos avançados, ferramentas precisas, manuseio adequado do material e parâmetros de processo otimizados. Cada elemento desempenha um papel vital para garantir que as dobras sejam precisas, consistentes e atendam às especificações de design.

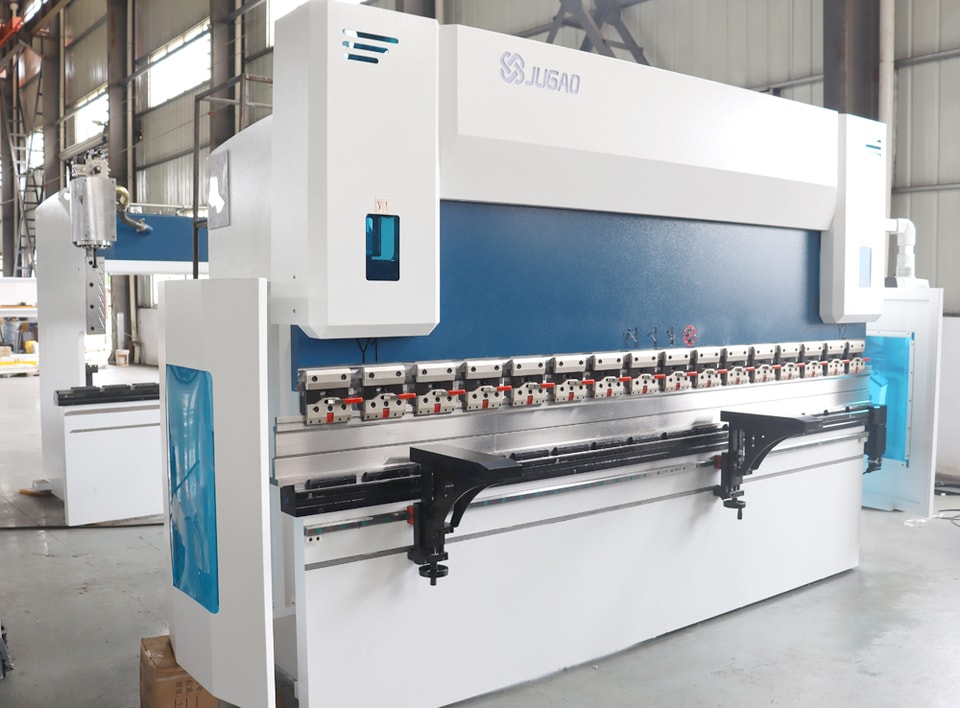

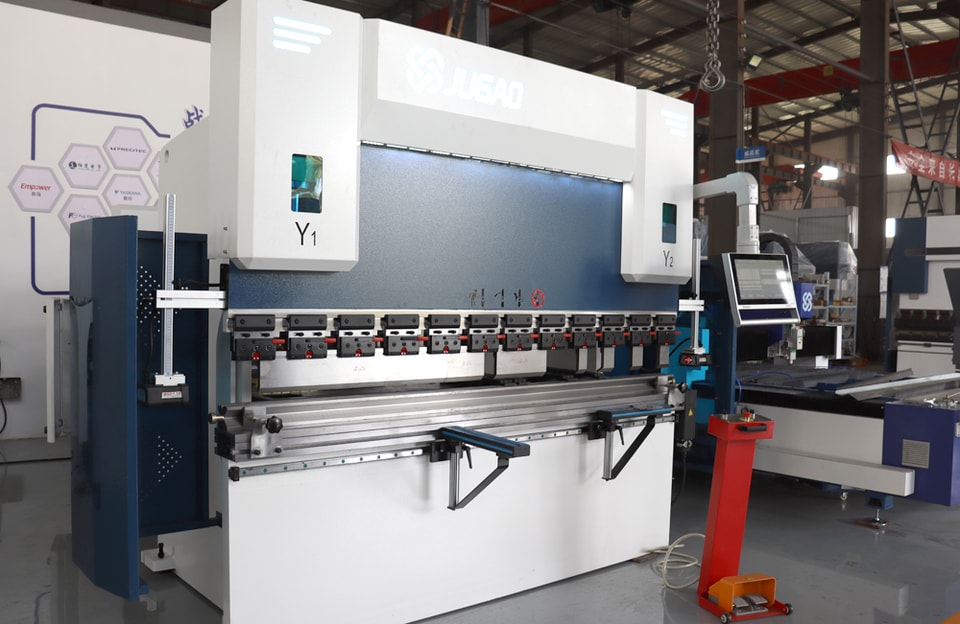

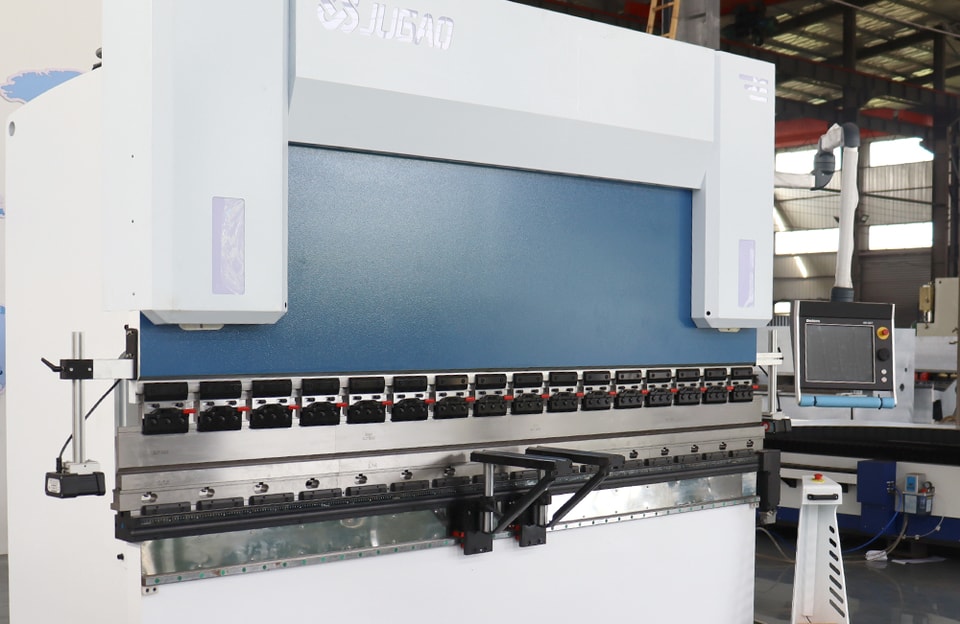

a . Use uma máquina de dobrar de alta precisão

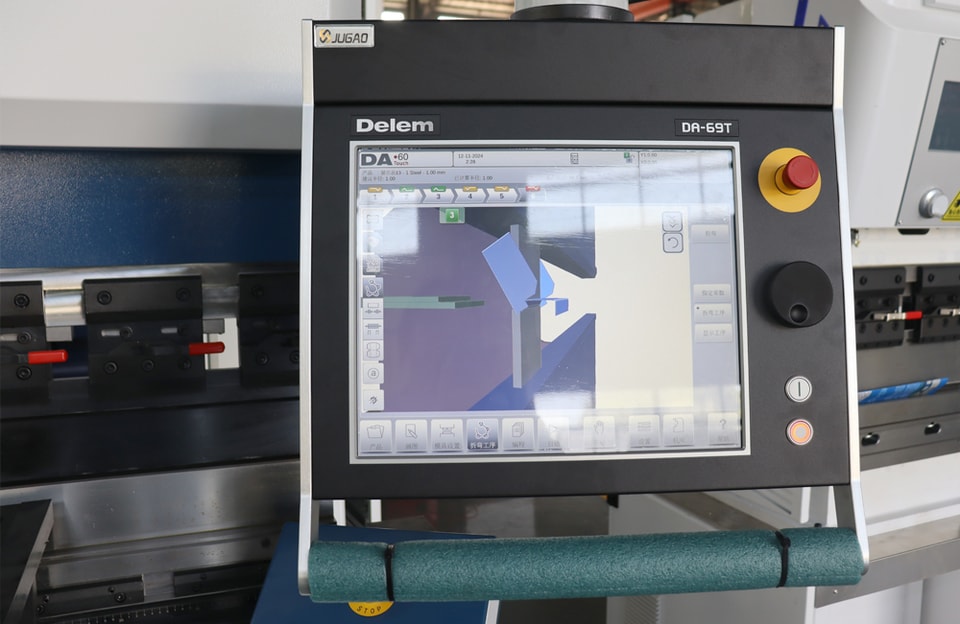

As máquinas de dobrar modernas estão equipadas com sistemas de controle avançados, como a tecnologia CNC (controle numérico computadorizado), que alcança excelente precisão de dobra, minimizando erros humanos e automatizando cálculos complexos. Recursos como sistemas de medição de ângulo em tempo real e ajuste automático do ângulo superior compensam desvios no molde ou peça, garantindo desempenho consistente de dobra.

As máquinas de dobrar hidráulicas e elétricas, em particular, possuem características que melhoram a precisão, incluindo posicionamento programável do cursor e controle de velocidade. Esses recursos permitem que a operação seja ajustada para garantir dobras precisas em múltiplas peças. Além disso, máquinas equipadas com acionamentos servoelétricos podem proporcionar excelente repetibilidade devido ao controle preciso do movimento do cursor.

b.Seleção e manutenção de ferramentas

A seleção e a condição das ferramentas da máquina de dobrar afetam diretamente a qualidade da dobra. Considerações-chave incluem

• Geometria da ferramenta: Selecionar matrizes e punções com raios e ângulos que correspondam ao tipo de material garante uma distribuição ótima de força durante o processo de dobra. O uso de matrizes incorretas pode resultar em deformação inesperada ou ângulos imprecisos.
• Qualidade do material: Materiais de ferramenta de alta resistência, como aço ferramenta temperado, resistem ao desgaste e mantêm desempenho estável a longo prazo.
• Manutenção regular: Garantir que as superfícies das ferramentas estejam livres de danos, desgaste ou contaminantes previne erros durante o processo de dobra. Inspecionar regularmente as ferramentas até mesmo para defeitos menores e substituir peças desgastadas é essencial para manter a precisão a longo prazo.

c.Preparação precisa do material

A uniformidade do avanço tem grande influência no resultado da dobra. Irregularidades como variação na espessura do material, imperfeições superficiais ou propriedades mecânicas inconsistentes podem causar variações no ângulo de dobra desejado. Para garantir consistência

• Confirmar a espessura e a dureza do material antes de dobrar. Se a espessura for desigual ou a dureza for muito alta, o processo precisa ser ajustado.
• Desbarbar e limpar superfícies metálicas para remover contaminantes que possam interferir nas ferramentas ou causar inconsistências.
• Padronizar lotes de material para minimizar variabilidade e promover comportamento de dobra previsível.

d . Compensação de Retorno Elástico do Material

O retorno elástico, a tendência do metal de recuperar parcialmente sua forma original após ser dobrado, é um desafio comum para alcançar precisão angular precisa. Medidas para combater o retorno elástico incluem o seguinte:

• Sobredobra: Dobrar intencionalmente além do necessário durante a operação para compensar a recuperação elástica.
• Dobra no fundo ou cunhagem: Nestes métodos, força suficiente é aplicada à peça para deformá-la além do limite elástico, minimizando assim o retorno elástico.
• Ajustes para materiais específicos: Diferentes metais têm diferentes características de retorno. Prensas dobradeiras avançadas equipadas com uma biblioteca de materiais podem calcular automaticamente o ângulo de compensação apropriado com base no material selecionado.

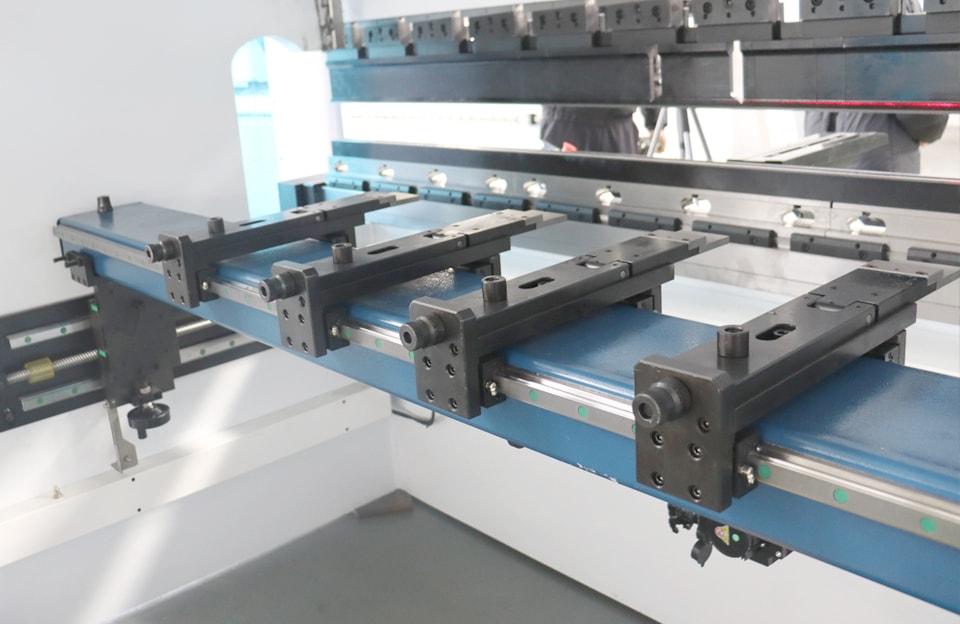

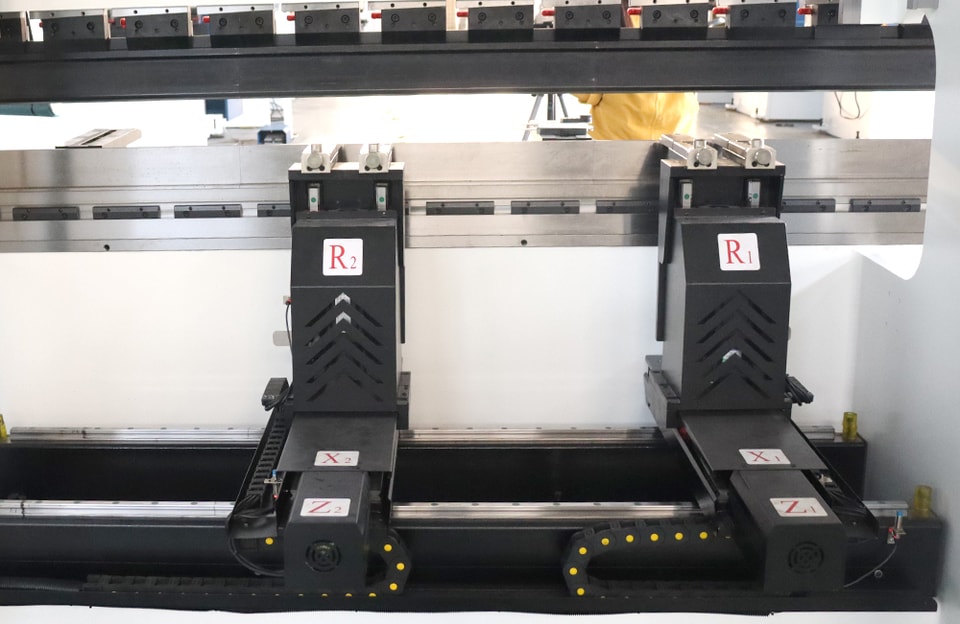

e. Implementação de réguas traseiras de precisão

As réguas traseiras são componentes importantes para controlar o posicionamento da peça de trabalho, especialmente na produção em massa onde a consistência é crítica. Réguas traseiras de alta precisão, geralmente controladas por sistemas CNC, ajudam:

• Alinhamento preciso da peça de trabalho com a matriz e o punção.
• Colocação consistente do material durante dobras repetidas.
• Em operações de dobra em múltiplos estágios, ajustes rápidos podem ser feitos para diferentes geometrias de peças de trabalho.

f. Otimização da configuração do processo

A configuração adequada dos parâmetros do processo é crítica para alcançar dobras precisas. Fatores-chave a considerar incluem

• Força de dobra: Ajuste a tonelagem com base no tipo de material, espessura e características da ferramenta para garantir que uma força consistente seja aplicada.
• Velocidade de dobra: Para materiais mais espessos ou resistentes, velocidades de dobra mais lentas são melhores para manter a precisão, enquanto velocidades mais rápidas podem causar inconsistências.
• Planejamento de sequência: Peças complexas com múltiplas dobras requerem uma sequência cuidadosamente planejada para evitar interferências e manter o alinhamento em cada etapa.

g. Treinamento e desenvolvimento de habilidades do operador

Mesmo com equipamentos avançados, a expertise do operador continua sendo crítica para alcançar alta precisão na dobra. Operadores que passam por treinamento regular são mais capazes de

• Identificar fontes potenciais de imprecisão, como ferramentas desalinhadas ou configuração inadequada do material.
• Ajustar dinamicamente as configurações da prensa dobradeira com base em desvios observados.
• Manter consistência nos procedimentos de inspeção durante e após a produção para verificar a qualidade da peça.

Investir em educação contínua do operador, especialmente em como lidar com novas tecnologias e desafios, garante uma força de trabalho qualificada que pode manter padrões precisos de dobra.

h . Controle e monitoramento de qualidade

Medidas de controle de qualidade rigorosas ao longo do processo de dobra ajudam a detectar e corrigir erros precocemente. Estas medidas incluem

Controle estatístico de processo (CEP): A análise de dados de produção a longo prazo para identificar tendências e desvios ajuda a otimizar processos e eliminar fontes de inconsistência.

Sistema de medição de ângulo online: Ferramentas de monitoramento em tempo real instaladas na máquina de dobra garantem que a dobra atinja o ângulo especificado antes de liberar a peça.

Inspeção dimensional: Use instrumentos de precisão como paquímetros, máquinas de medição por coordenadas ou sistemas de medição a laser para verificar dimensões e ângulos.

7 . Perguntas Frequentes

a . Com que frequência uma prensa dobradeira deve ser mantida para obter precisão ideal?

Mantenha a precisão da sua prensa dobradeira com um cronograma de manutenção sistemático.

Diariamente: Limpe e inspecione por partes soltas ou danificadas.

Semanalmente: Lubrifique e inspecione por vazamentos.

Mensalmente: Limpe componentes hidráulicos e inspecione filtros de ar.

Após as primeiras 2.000 horas, troque o óleo hidráulico a cada 4.000-6.000 horas. Inspecione todos os sistemas a cada seis meses a um ano. A calibração regular garante dobra precisa. Esta rotina evita tempo de inatividade e prolonga a vida útil da máquina.

b . Quais são os problemas comuns que afetam a precisão da prensa dobradeira?

Problemas de precisão da prensa dobradeira incluem materiais inconsistentes, ferramentas desgastadas, alinhamento desalinhado, calibração imprópria, erros da máquina, réguas traseiras imprecisas e métodos de dobra inadequados.

Resolva esses problemas garantindo propriedades consistentes do material, mantendo ferramentas, realizando calibrações da máquina, usando réguas traseiras CNC e selecionando métodos de dobra apropriados. Faça ajustes em tempo real ao sistema CNC e mantenha um cronograma adequado para reduzir a ocorrência de problemas.

c . Qual é o nível de tolerância ideal para a precisão de dobra de uma prensa dobradeira?

O nível de tolerância de uma prensa dobradeira depende da aplicação e dos requisitos da indústria. Geralmente falando, para a maioria dos projetos de precisão, um desvio angular de ±0,5° e um desvio dimensional de ±0,1 mm são aceitáveis. Na fabricação de dispositivos médicos ou aeroespaciais, as tolerâncias são tipicamente mais apertadas, menos de ±0,25°.

Para alcançar esses objetivos, são necessários sistemas CNC avançados, ferramentas de precisão e garantia de qualidade. Os fabricantes devem avaliar especificações, propriedades dos materiais e restrições para determinar as tolerâncias apropriadas.

Para melhorar a precisão de dobra de uma prensa dobradeira, muitos fatores precisam ser considerados. Além de ajustar os componentes da prensa dobradeira, garantir a precisão e repetibilidade da matriz e realizar a compensação de dobra correta, atenção também deve ser dada à manutenção e cuidado diário da prensa dobradeira.

Isso ajudará a prolongar sua vida útil e manter uma dobra eficiente e precisa. Existem quatro tecnologias de dobra para dobra de chapas metálicas: dobra a ar, dobra no fundo, dobra por moeda e dobra em três pontos.

Investir em uma prensa dobradeira de alta qualidade é outra maneira eficaz de garantir uma operação de dobra produtiva na fabricação de metais. JUGAO CNC MACHINE é um fabricante de máquinas de dobrar confiável com mais de duas décadas de experiência na indústria de chapas metálicas.

Além de máquinas de dobrar modernas, como máquinas de dobrar hidráulicas, máquinas de dobrar CNC, também oferecemos outras máquinas, como máquinas de corte a laser, máquinas de dobrar chapas, máquinas de dobrar tubos e mais.
