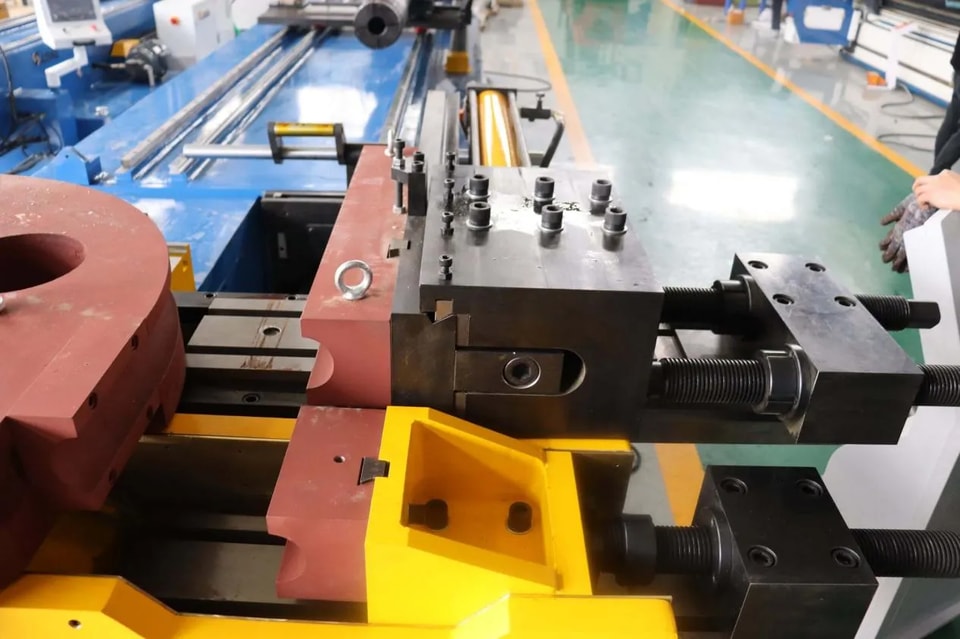

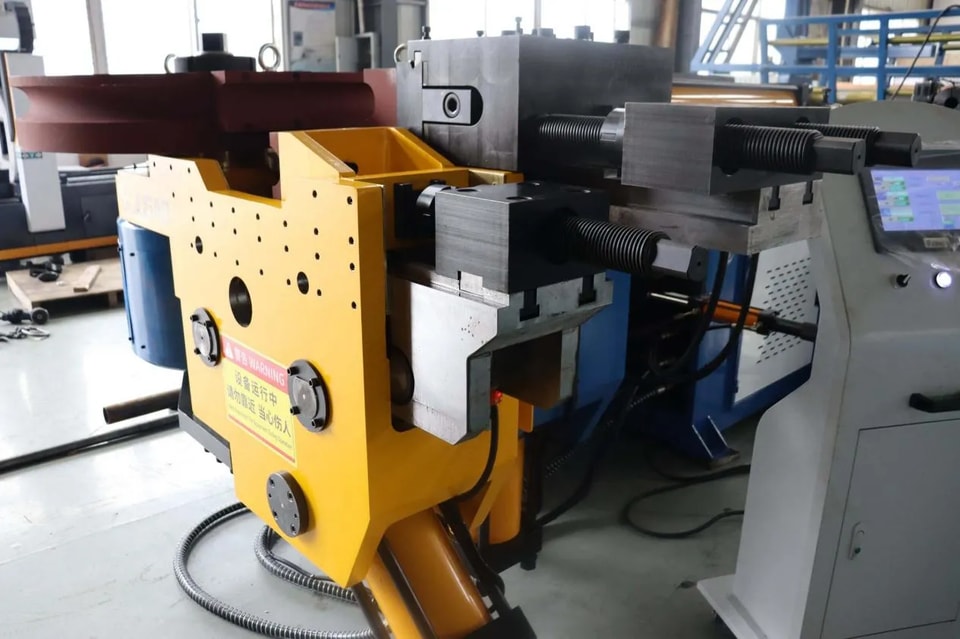

Em equipamentos hidráulicos, como máquinas de dobrar tubos e máquinas de pressurização, danos nas tubulações (tubos de óleo, tubos de ar) são uma das causas comuns de paradas súbitas. Um pequeno vazamento, se não detectado a tempo, pode evoluir para uma queda repentina na pressão do sistema, mau funcionamento ou até mesmo um grande respingo de óleo hidráulico, levando a um acidente de segurança. Estabelecer um mecanismo sistemático de inspeção de tubulações é fundamental para evitar tempos de inatividade não planejados.

Sinais de Aviso Típicos de Danos em Tubulação

Antes que um vazamento real ocorra, o equipamento normalmente emite sinais de aviso:

Flutuações de pressão: Flutuações frequentes no ponteiro do manômetro hidráulico, ou dificuldade em atingir a pressão definida.

Ruídos anormais: Sons de assobio ou sucção da bomba hidráulica, ou sons de assobio da tubulação.

Aumento anormal da temperatura do óleo: Vazamento causa uma diminuição na eficiência volumétrica do sistema, levando a um rápido aumento da temperatura do óleo.

Queda lenta do nível de óleo: O nível de óleo no tanque continua a cair sem vazamento externo (vazamento interno).

Mudanças na aparência do tubo: Inchaço, rachaduras, endurecimento ou corrosão da camada trançada aparecem na superfície da mangueira.

Método de Quatro Passos para Inspeção de Tubulação

Passo 1: Inspeção Visual Estática

Com o equipamento parado, inspecione todas as mangueiras, tubos rígidos e conexões por manchas de óleo ou gotículas.

Preste atenção especial às seções de tubo com pequenos raios de curvatura e àquelas em contato com partes móveis.

Verifique as etiquetas da mangueira para confirmar se excederam sua vida útil recomendada (geralmente 2-5 anos).

Passo 2: Detecção de Vazamento Dinâmico por Pressão

Ligue o equipamento, opere-o sem carga e aumente gradualmente a pressão até a pressão de trabalho.

Pulverize um detector de vazamento (água com sabão) nas conexões, ambas as extremidades das mangueiras e pontos suspeitos de vazamento, observando a formação de bolhas.

Para vazamentos menores, uma lâmpada detectora de vazamento UV pode ser usada em conjunto com um traçador fluorescente.

Passo 3: Teste de Medição de Queda de Pressão

Feche a saída do equipamento e realize um teste de pressão no sistema: Após pressurizar até a pressão nominal, feche a válvula de bloqueio e observe se a leitura do manômetro cai além da faixa permitida dentro de um tempo especificado (por exemplo, 5 minutos).

Se a pressão cair rapidamente sem vazamento externo, há vazamento interno (por exemplo, vazamento no selo do cilindro ou corpo da válvula).

Passo 4: Decisão de Substituição Preventiva

Nas seguintes situações, o tubo deve ser substituído diretamente em vez de reparado: a fissura da camada externa da mangueira ultrapassa a camada trançada, o arame na junta está partido, ou a parede do tubo rígido está significativamente mais fina ou picada.

Para mangueiras de alta pressão, é recomendada uma estratégia de substituição bidimensional de 'tempo + condição': mesmo que a aparência esteja boa, deve ser incluída no plano de substituição se tiver sido utilizada por mais de 5 anos.

Medidas Chave para Prevenir Tempo de Inatividade

Estabelecer um Sistema de Inspeção: Realizar uma inspeção rápida antes de ligar a máquina todos os dias, seguindo os passos de 'olhar (por manchas de óleo), ouvir (por ruídos incomuns) e tocar (para temperatura).'

Marcar Seções de Tubo de Alto Risco: Usar etiquetas codificadas por cores para marcar tubos com pequenos raios de curvatura, aqueles perto de fontes de calor ou partes móveis para priorizar sua inspeção.

Estocar Peças de Reposição Críticas: Manter um estoque mínimo de mangueiras de alta pressão, conexões e anéis O comumente usados para evitar tempo de inatividade prolongado devido à espera por peças.

Registrar Histórico de Substituição: Estabelecer um registro de substituição de tubos, anotando data de instalação, pressão de trabalho e tempo de uso para facilitar a previsão de vida útil.

Padronizar Normas de Instalação: Ao substituir tubos, aderir ao raio de curvatura correto (para mangueiras, não inferior a 6-8 vezes o diâmetro externo), evitar torção e usar duas chaves para apertar conexões.

Embora pequenos, os tubos são os 'vasos sanguíneos' de um sistema hidráulico. Inspeção proativa e substituição oportuna, transformando 'manutenção reativa' em 'manutenção preventiva', são essenciais para evitar fundamentalmente interrupções de produção causadas por danos nos tubos.
