Por que problemas de temperatura em curvadoras de tubos levam a defeitos de curvatura?

A temperatura é uma variável facilmente negligenciada na dobra de tubos. Seja a temperatura do próprio tubo, seja a temperatura de operação do sistema hidráulico e do molde, qualquer desvio da faixa normal causará diretamente defeitos na dobra. A seguir estão os principais mecanismos e problemas típicos de como a temperatura afeta a qualidade da dobra de tubos.

1. Baixa temperatura do tubo→ Rachaduras externas

Quando a temperatura ambiente está baixa (especialmente no inverno), a plasticidade de materiais como aço carbono e aço inoxidável diminui significativamente, e seu alongamento também reduz. Se a dobra for feita diretamente sem pré-aquecimento, a zona de tração na parte externa do tubo tende a exceder o limite de deformação, resultando em microfissuras ou até rachaduras passantes. Esse é um dos defeitos mais comuns nas épocas de baixa temperatura.

Manifestação típica: pequenas fissuras densamente distribuídas aparecem na parte externa da curva; em casos graves, a parede do tubo se separa.

2. Temperatura anormal do óleo hidráulico→ Ângulo instável, enrugamento

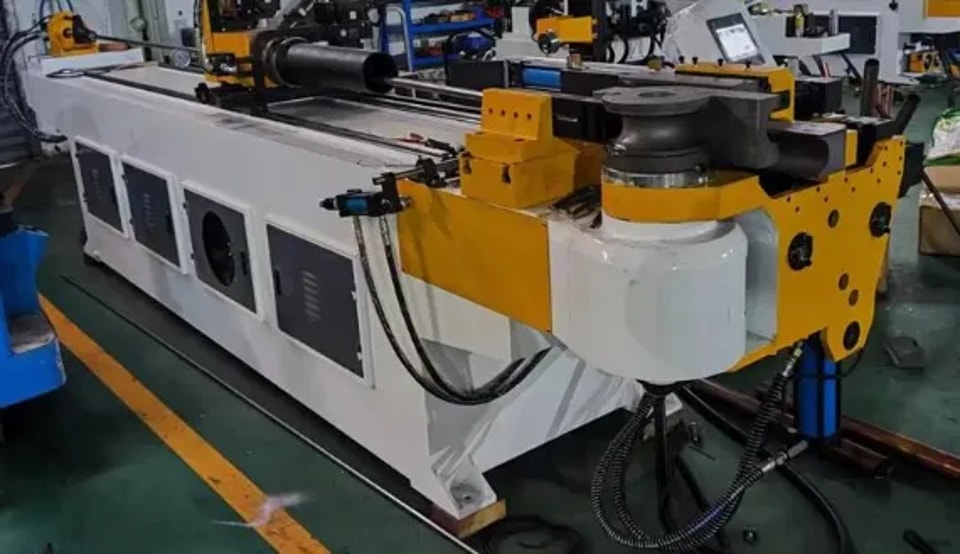

O sistema hidráulico é a fonte de potência da máquina de dobrar tubos, e a temperatura do óleo afeta diretamente a resposta do sistema e a força de saída:

Baixa temperatura do óleo (<15℃): A viscosidade do óleo hidráulico fica muito alta, resultando em alta resistência ao fluxo, movimento lento do braço de dobra e avanço por arraste. A velocidade de dobra oscila, levando à deformação irregular do material, e ondulações fáceis de se formar no lado interno.

Alta temperatura do óleo (>55℃): O óleo fica mais fino, aumentando o vazamento interno no sistema e reduzindo a força real de dobra. Ao mesmo tempo, as vedações envelhecem mais rápido e as flutuações de pressão se tornam mais acentuadas. O resultado é baixa consistência nos ângulos de dobra e dificuldade para controlar o retorno elástico.

Manifestações típicas: grandes desvios de ângulo dentro do mesmo lote de tubos e enrugamento irregular na face interna da dobra.

3. Superaquecimento devido ao atrito entre a matriz e o tubo→ Riscos na superfície e aderência do material

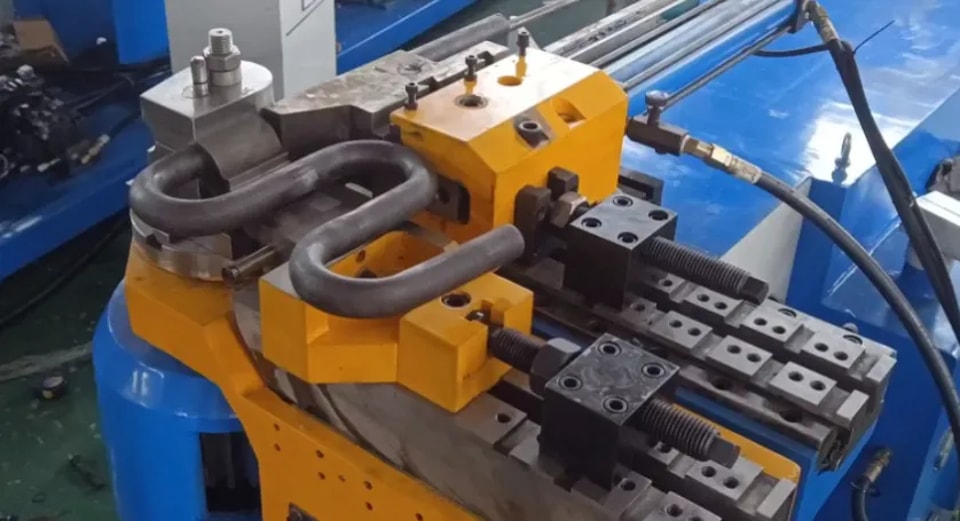

Durante a dobra contínua de tubos em alta velocidade, o atrito de deslizamento entre o tubo e a matriz gera grande quantidade de calor. Se a lubrificação for insuficiente ou o resfriamento inadequado, a temperatura da superfície de contato pode subir acima de 100℃, levando a:

Ruptura da película de óleo na dobra, contato metal com metal e riscos na superfície do tubo.

Amolecimento local da superfície da matriz, fazendo com que o material do tubo “grude” na cavidade da matriz, formando rebarba aderida e riscando ainda mais os tubos seguintes.

Manifestações típicas: riscos axiais largos aparecem no lado externo ou interno da dobra, e acúmulo de metal na superfície de trabalho da matriz.

4. Superaquecimento localizado do tubo (por exemplo, dobra por aquecimento por indução)→ Afinamento da parede e enrugamento

Alguns processos utilizam aquecimento localizado para auxiliar a dobra. Se a temperatura de aquecimento for muito alta (ultrapassando a temperatura de recristalização do material) ou a faixa aquecida for muito ampla, o lado comprimido do tubo amolecerá excessivamente, levando à instabilidade e ao enrugamento mesmo sob tensão compressiva relativamente pequena. Ao mesmo tempo, a redução da espessura da parede no lado tracionado se intensificará.

Manifestações típicas: enrugamentos densos e grandes aparecem no lado interno da dobra, enquanto a espessura da parede externa fica significativamente mais fina ou até mesmo trinca.

Recomendações de Controle de Temperatura

Pré-aquecimento do tubo: antes do processamento no inverno, mantenha os tubos na oficina por 24 horas para que aqueçam, ou pré-aqueça-os acima de 15℃ usando um dispositivo de aquecimento (especialmente para aço de alta resistência e aço inoxidável).

Controle da temperatura do óleo: após ligar a máquina, deixe-a funcionar sem carga por 5-10 minutos para pré-aquecer o óleo hidráulico; durante o processamento contínuo com carga pesada, ligue o resfriador de óleo para controlar a temperatura do óleo entre 35-50℃.

Lubrificação e resfriamento: use um óleo especial para dobra de tubos resistente a altas temperaturas para garantir uma película de óleo contínua na superfície do molde; para dobra contínua de tubos em alta velocidade, pode ser instalado um dispositivo de micro-resfriamento (resfriamento a ar ou resfriamento por névoa de óleo).

Ferramentas de monitoramento: instale um termômetro infravermelho ou termopar para monitorar em tempo real a temperatura da superfície do molde e dos tubos. Se a temperatura exceder o limite definido (por exemplo, molde > 80℃), reduza a velocidade ou pare a máquina para dissipar o calor.

A temperatura não é um fator secundário no processo de dobra de tubos, mas um fator crucial que determina o sucesso ou o fracasso. O controle adequado da temperatura pode reduzir significativamente defeitos como trincas, enrugamentos e riscos.
